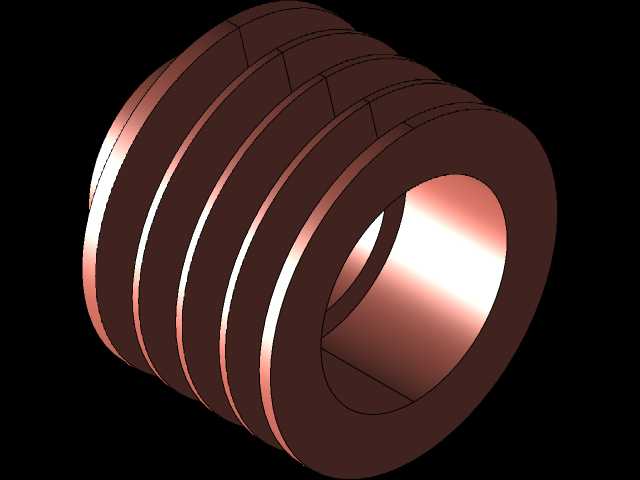

多槽式传动滑轮三维结构设计

　　这款多槽式滑轮的结构设计，核心围绕多绳索并行传动场景的实际需求展开，区别于单槽滑轮的单路承载逻辑，多道平行环槽的布局可同时容纳多根绳索独立运行，避免绳索在传动过程中出现相互干涉、跳槽错位的问题，在起重设备、线缆敷设装备、纺织机械的排线机构、健身器材的阻力传导结构中都有广泛应用。从结构设计逻辑来看，滑轮主体采用中空套筒式结构，内孔为直壁光孔设计，可直接适配对应直径的固定芯轴或转动轴承，安装时无需额外加工复杂的定位结构，内孔与轮体的同轴度公差控制在IT7级范围内，能保证滑轮高速转动时不会出现偏心晃动，降低运行过程中的振动与噪音。轮体外侧的环槽采用圆弧过渡设计，槽底直径与槽宽的匹配经过反复校核，槽壁的倾斜角度适配常用直径的钢丝绳、

　　尼龙绳或编织传动带，绳索嵌入槽内后接触面积均匀，不会出现局部应力集中导致绳索过快磨损的问题，相邻环槽之间的凸起挡边高度经过计算，既能够保证绳索在受侧向力时不会脱出槽位，又不会因为挡边过高增加轮体不必要的重量。轮体的壁厚设计遵循等强度原则，内孔壁到槽底的厚度均匀一致，在保证整体结构强度、满足额定载荷下抗形变要求的同时，尽可能减少冗余材料的使用，降低整体转动惯量，让传动过程的响应更灵敏。安装边界方面，轮体的轴向总长度与内孔直径、外圆最大直径形成固定的比例关系，选型时可直接根据安装空间的轴向宽度、芯轴直径、绳索的最小弯曲半径匹配对应规格，无需额外做结构改制。轮体两端的端面做了小倒角处理，既可以去除加工过程中产生的锐边毛刺，

　　避免安装调试过程中划伤操作人员或绳索表层，也能在装配时起到导向作用，方便快速套入芯轴完成定位。在实际应用场景中，这类多槽滑轮既可以作为定滑轮改变多根绳索的传动方向，也可以搭配支架作为动滑轮组的组成部分实现载荷分流，相比多个单槽滑轮并排安装的方案，一体式多槽结构的整体同轴度更好，安装调试的工作量更小，运行过程中不会出现多个滑轮转速不同步导致的绳索张力不均问题。设计过程中针对槽面的粗糙度也做了明确要求，槽面经过精加工后不会有凸起的加工刀痕，能有效降低绳索与轮槽之间的摩擦损耗，延长绳索的更换周期，减少设备日常维护的工作量。
