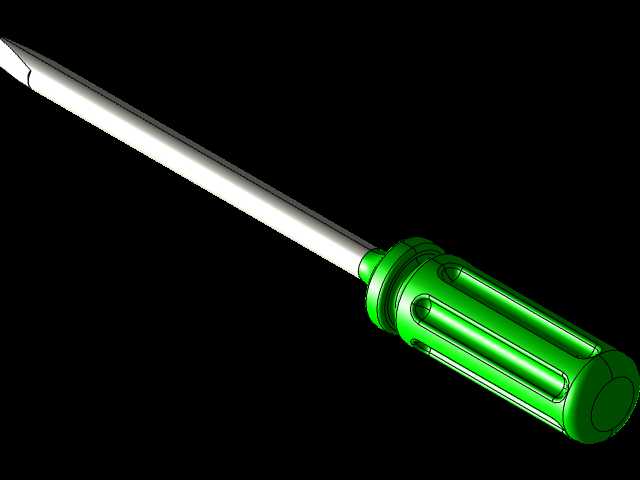

一字型手动螺丝刀三维结构设计

　　日常设备维保、装配工位上，一字型螺丝刀是出现频率最高的手动紧固工具之一，小到消费电子拆机、电器接线端子紧固，大到通用设备检修、工装夹具调试，都能见到这类工具的使用场景，它不需要外接动力源，依靠手部施加的扭矩即可完成一字槽螺钉的旋紧与拆卸作业，对作业场景没有额外限制，哪怕是狭窄的设备内部间隙，只要操作空间能容纳杆身进入，就能完成对应的紧固操作。这款螺丝刀的设计优先考虑了手动操作的受力合理性，手柄部分采用带纵向防滑筋的圆柱结构，握持直径适配成年男性手掌的自然握持尺度，表面的防滑筋沿手柄轴向均匀分布，既可以避免手部出汗施力时出现打滑，也能在施加较大扭矩时让指节有稳定的受力支撑点，不会因为扭矩过大导致手柄在掌心空转。

　　刀杆部分采用等直径的高强度金属圆杆结构，从手柄装配端一直延伸到工作端，杆身直线度控制在较高精度范围内，避免长杆作业时出现端部晃动感，工作端的一字批头经过刃口厚度匹配设计，刃口宽度与常见M3到M6规格的一字槽螺钉槽宽适配，刃口端面做了微小的倒角处理，既可以顺利卡入螺钉槽内，也能减少长期使用后批头崩边的概率。设计过程中首先确定的是手柄与刀杆的装配边界，刀杆插入手柄内部的长度占手柄总长度的三分之二，通过过盈配合加周向防滑槽的结构实现两者的固定，避免大扭矩作业时刀杆与手柄出现相对转动，刀杆伸出手柄的长度根据常见作业的深度需求设定，既可以覆盖大部分设备外壳、结构件的螺钉作业深度，也不会因为杆身过长导致操作时出现晃动感。

　　手柄尾部做了圆弧过渡处理，当需要用掌心顶住手柄施加轴向进给力时，圆弧面可以分散掌心的压力，长时间作业也不会出现明显的压痕，批头与杆身采用一体化结构设计，没有额外的拼接接缝，从根源上避免了批头脱落的风险。从安装适配的角度看，这款螺丝刀不需要额外的配套辅件，单独即可完成对应规格螺钉的操作，整体外形没有突出的尖锐棱角，除批头工作端外其余位置都做了圆角过渡，日常放置在工具柜、随身工具包内也不会刮损其他物品，杆身的金属表面做了防锈处理，哪怕是在车间多油污、多湿度的环境下长期存放，也不会轻易出现锈蚀影响使用的情况。在实际结构建模时，需要重点控制批头刃口的对称度，要是刃口两侧厚度不一致，卡入螺钉槽时就会出现偏斜，很容易把螺钉槽拧花，同时手柄防滑筋的凸起高度控制在1.5毫米以内，既保证防滑效果，也不会因为凸起过高导致握持时出现硌手的问题，刀杆与手柄的同轴度误差需要控制在较小范围内，旋转施力时不会出现偏心晃动，保证扭矩可以顺畅传递到批头位置。
