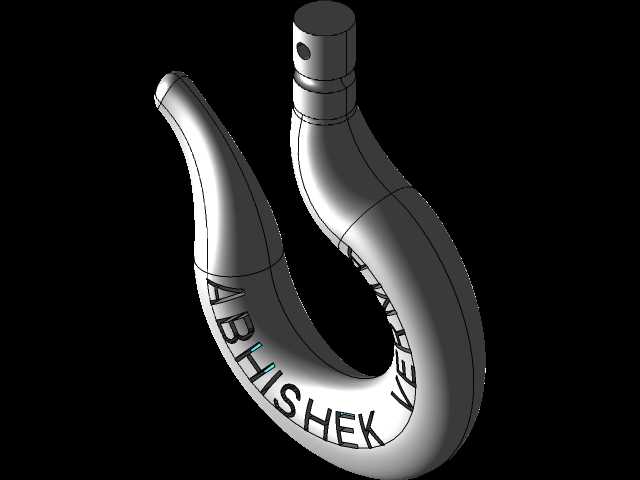

起重作业用弯型吊钩三维结构设计

　　这款弯型吊钩主要适配轻小型起重作业场景，在车间物料周转、小型设备吊装、港口零散货物吊运等工况中都能见到这类构件的身影，作为起重作业里直接承接吊重载荷的末端执行部件，它的结构合理性直接关系到作业过程的载荷传递稳定性与操作安全性。从结构设计逻辑来看，吊钩整体采用大曲率弯弧的钩身造型，钩身截面从顶端安装端向钩尖位置做渐变过渡，靠近安装柱的位置截面尺寸更大，能够承接安装端传递来的纵向拉应力，顺着钩身弯弧向下，截面尺寸根据不同位置的应力分布做适配调整，避免应力集中点的出现，钩身表面的字符标识区域做了浅槽内嵌处理，不会额外凸起剐蹭吊索具，也不会破坏钩身整体的应力传导路径。顶端的安装柱采用圆柱式结构，柱身预留横向销孔，

　　安装时可以通过销轴与上方的吊环、滑轮组或者起重横梁做铰接连接，安装柱的直径尺寸与常规起重吊具的连接座内孔尺寸适配，安装边界预留了足够的销轴装配间隙，既保证连接后不会出现径向晃动，也能让吊钩在起吊过程中随吊重重心自动调整角度，避免吊索出现扭结受力的情况。钩身的弯弧内槽尺寸适配常规的钢丝绳、吊装带宽度，起吊时吊索可以自然贴合在钩身内弧面上，载荷能够均匀分散到钩身的整个受力截面，不会出现局部应力过载的问题。钩尖位置做了圆弧收边处理，没有尖锐棱角，既方便穿挂吊索，也能避免尖锐边缘割伤吊装带或者钢丝绳表层，降低吊具损耗速度。在实际使用过程中，这类吊钩需要配合防脱卡榫使用，不过本次模型还原的是吊钩主体的金属结构部分，

　　设计时已经在钩尖靠近顶端的位置预留了防脱卡榫的安装位，后续装配时可以直接加装弹簧式防脱装置，防止吊索在作业过程中从钩口滑脱。从建模细节来看，整个钩身的曲面过渡都做了连续相切处理，没有生硬的折角，在做有限元受力分析时能够避免网格畸变导致的计算偏差，结构工程师可以直接在这个模型基础上调整钩身截面尺寸、弯弧曲率，适配不同额定起重量的作业需求，也可以直接导入装配体，完成整套起重吊具的组装干涉检查，验证安装位的匹配度。
