采埃孚DUOPLAN两速变速箱2K120结构设计

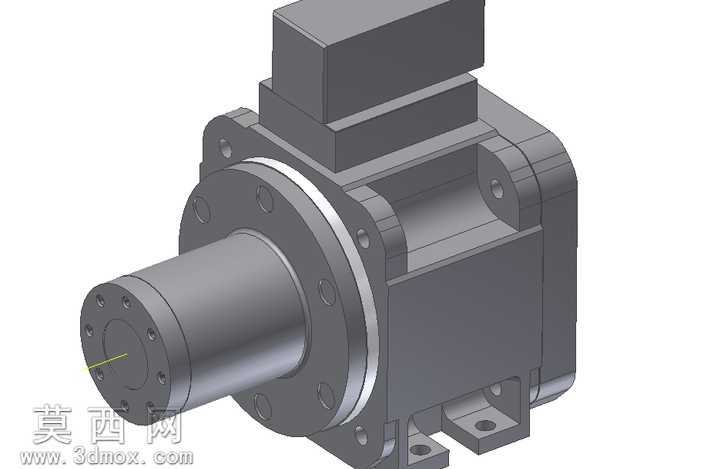

本作品为采埃孚DUOPLAN系列2K120两速变速箱的三维参数化建模成果，建模过程严格遵循该型号变速箱的实际工程尺寸与装配逻辑，依托三维建模软件完成全零件的特征构建与整体装配校验。建模阶段首先对变速箱的核心功能模块进行拆分，分别构建输入轴组件、输出轴组件、换挡机构、传动齿轮组、箱体壳体、安装基座、端盖密封件等独立零件，每一个零件的建模都从基准草图绘制出发，通过拉伸、旋转、切除、阵列、倒角等基础特征命令完成实体构建，针对齿轮零件采用参数化渐开线齿廓生成方式，保证齿形参数符合传动设计标准，确保齿轮啮合的精度符合工程实际要求。在零件材质与渲染表现上，针对不同功能部件匹配对应的材质属性：箱体壳体采用灰铸铁材质参数，还原铸铁件哑光深灰的金属质感与表面细微的铸造纹理；传动齿轮、传动轴类零件采用合金结构钢材质，设置合适的金属反光度与表面粗糙度，体现机加工零件的光洁质感；密封端盖、安装紧固件等零件分别对应工程塑料、镀锌钢材的材质表现，通过渲染环境的光影调整，清晰呈现各零件的轮廓边界与装配层次，让整体模型的视觉表现贴近真实工业产品的实物效果。在结构设计与装配逻辑上，严格还原两速变速箱的传动原理，明确两档传动比对应的齿轮啮合路径，保证换挡机构的拨叉、同步组件与齿轮组的位置匹配度，装配过程中通过同轴度、平行度、端面重合度等装配约束完成零件定位，全程进行干涉检查，排除零件间的装配冲突，确保模型的装配关系完全符合实际产品的装配工艺要求。设计过程中充分考虑该型号变速箱的安装适配特性，对底部安装基座的定位孔尺寸、输入输出轴的轴径与连接法兰尺寸、箱体外部的安装接口都进行了精准还原，保证模型可用于后续的传动仿真分析、安装适配校验、工程教学演示等场景，整体模型结构完整，细节到位，既还原了原厂产品的结构特征，也通过规范的建模流程保证了模型的可编辑性与工程实用性。
