钣金结构动力箱底盘安装承载构件

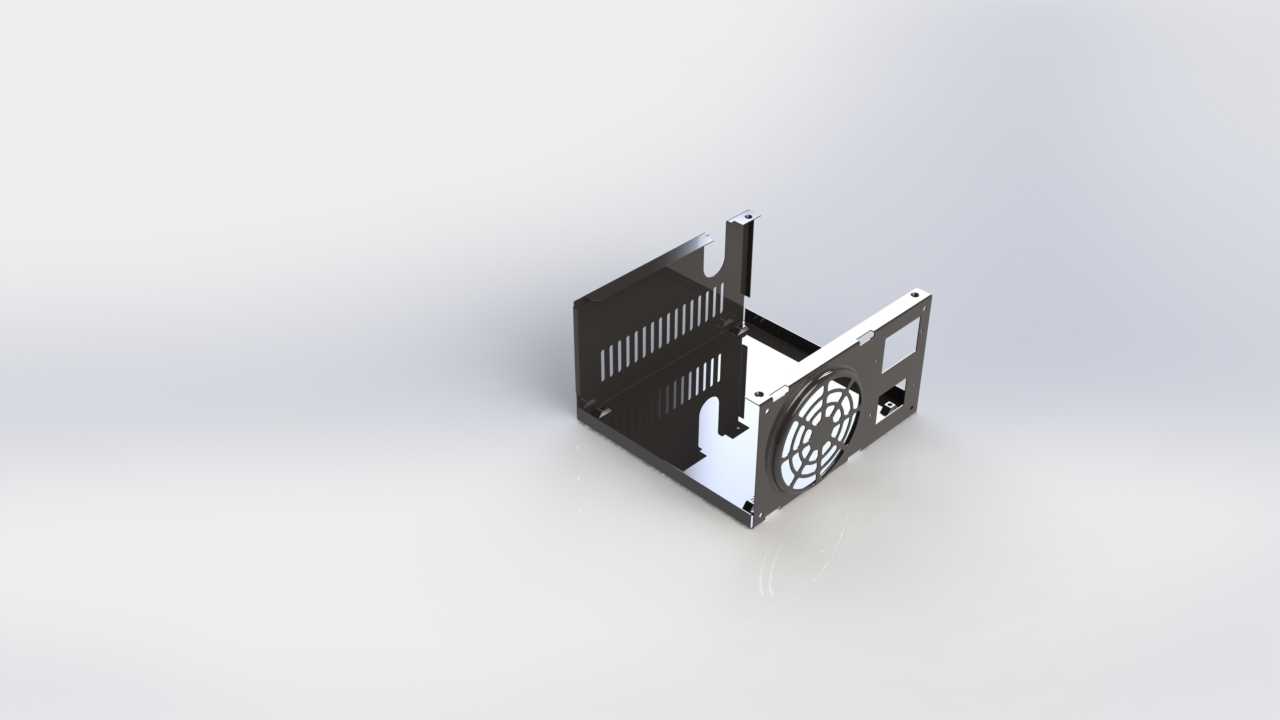

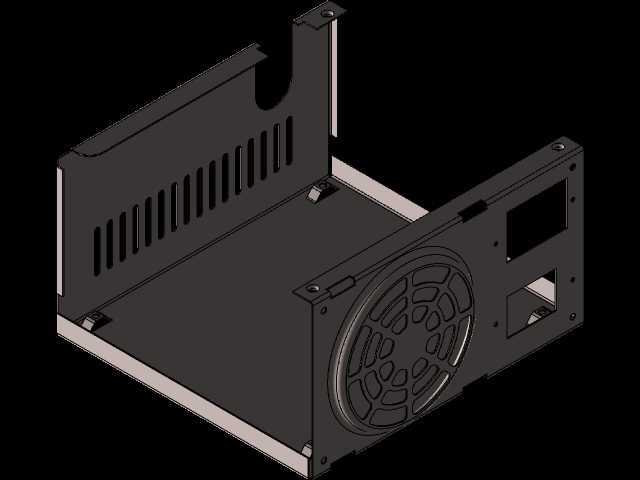

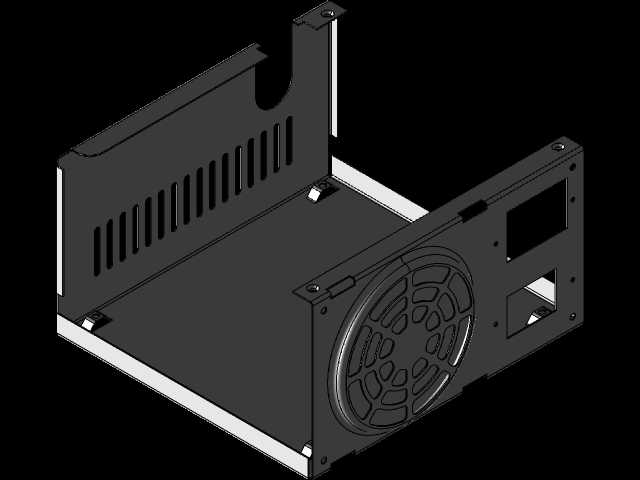

　　这类钣金结构的动力箱底盘，多应用在工业控制机柜、嵌入式工控设备、小型动力供给单元的内部集成场景中，作为核心承载基底承担动力模块的固定、走线引导与散热辅助功能。实际设备运行过程中，底盘需要承载电源模块、整流元件、小型控制板卡等部件的全部重量，同时要适配机箱内部的安装导轨间距，预留足够的接线避让空间，避免线缆弯折半径过小导致的绝缘层破损、信号干扰等问题。从结构设计逻辑来看，整体采用一体化钣金折弯成型工艺，减少拼接焊缝带来的结构形变问题，折弯边的翻边高度经过严格核算，既保证整体结构的抗扭刚度，避免安装后出现底板翘曲，又不会占用过多机箱内部的有效安装空间。侧面开设的等距长条散热通槽，位置对应动力模块的发热区域，能够形成自然对流的散热风道，

　　配合侧边预留的轴流风扇安装位，可根据设备功率等级选择被动散热或主动风冷方案，风扇安装位的孔位采用沉头设计，安装后风扇端面与钣金面齐平，不会突出干涉其他部件的装配。底板上预留的多个凸包安装柱，采用冲压一体成型，无需额外焊接压铆螺母柱，既减少加工工序，又能保证安装柱的位置精度，每个安装柱的高度统一，确保动力模块安装后与底板之间留有3-5mm的间隙，避免模块底部与钣金直接贴合导致的热量积聚，同时该间隙也可用于扁平线缆的下穿走线，优化机箱内部的布线整洁度。底盘侧边的U型避让缺口，是对应机箱侧面板的出线位设计，能够让动力输入输出线缆平顺引出，不会被钣金锐边割伤绝缘层，缺口边缘做了卷边钝化处理，无需额外加装护线套即可满足安规要求。安装边界方面，

　　底盘的整体外形尺寸适配标准1U/2U工控机箱的内部安装宽度，四个边角的安装孔位与机箱立柱的固定孔完全对位，公差控制在±0.1mm范围内，装配时无需额外扩孔调整，能够直接推入机箱完成固定，大幅提升整机组装的效率。底盘表面采用黑色导电氧化处理，既具备基础的防锈耐腐蚀能力，又能保证整体导电连续性，满足设备的电磁屏蔽要求，避免动力模块的电磁干扰向外泄漏影响其他敏感元件工作。在结构强度校核阶段，针对底板的承重能力做了专项验证，在均匀加载额定承重1.5倍载荷的情况下，底板最大形变量不超过0.2mm，不会出现部件安装错位、接触不良等问题，完全满足工业场景下长期稳定运行的结构可靠性要求。
