T204j滑块式张紧轴承单元结构设计

项目分类:轴承座 发布时间:2021-12-10 ID:453254
  • T204j滑块式张紧轴承单元结构设计
  • T204j滑块式张紧轴承单元结构设计
  • T204j滑块式张紧轴承单元结构设计
  • T204j滑块式张紧轴承单元结构设计

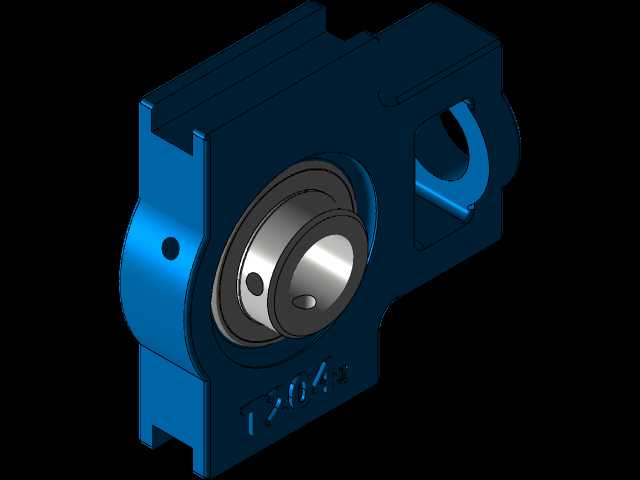

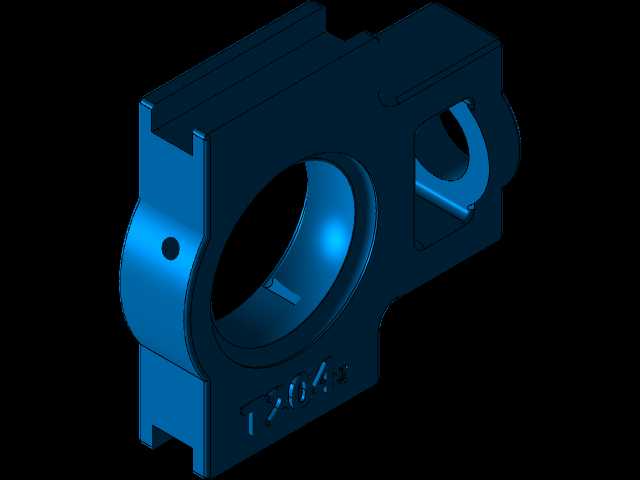

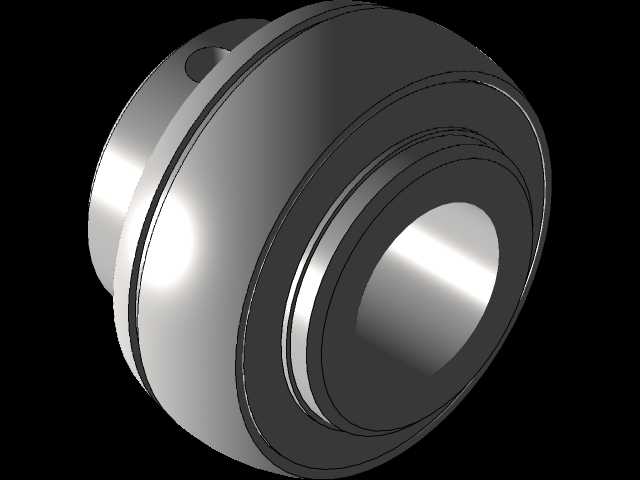

  这款滑块式张紧轴承单元,核心适配3/4英寸轴径的传动场景,安装基准面到轴承中心的垂直高度为19mm,是带式输送、链传动系统里用来调整传动件张紧度的核心配套部件。不同于固定式带座轴承,它的安装基座采用两侧带滑槽的T型滑块结构,安装时可以沿着机架预设的导向槽滑动调整位置,不需要额外制作张紧调节支架,就能实现传动轴中心距的微调,补偿传动带、链条长期运行产生的蠕变伸长,避免传动件打滑、跳齿,维持稳定的传动效率。从结构设计来看,轴承外圈与铸钢材质的滑块座采用过盈配合压装,座体两侧的安装耳预留了锁紧螺栓过孔,调整到位后拧紧锁紧螺母即可完成位置固定,相比偏心套调节的张紧结构,它的调节行程更长,能适配中心距变动范围更大的传动场景,在农业机械、

  轻工输送线、小型物料提升设备的从动轮安装端应用十分普遍。建模过程中需要重点关注几个配合边界:轴承内孔与适配轴的配合公差选k6过渡配合,保证轴运转时不会与内圈产生相对滑动;滑块座两侧滑槽的宽度公差取H8,与机架导向轨的间隙控制在0.1-0.2mm之间,既保证滑动调整时顺畅无卡滞,又不会因为间隙过大导致轴系偏斜,引发轴承额外的径向载荷。座体上的轴承安装孔与安装基准面的垂直度公差要控制在0.02mm以内,否则轴承安装后会出现内圈偏斜,滚动体受力不均,大幅缩短轴承使用寿命。实际选型应用时,要注意这款张紧轴承仅承受径向载荷,不适用于有较大轴向力的传动场景,安装时要保证两侧滑槽的导向方向与传动件的张紧调整方向平行,否则调整过程中会出现滑块卡滞,

  甚至导致座体受力断裂。日常运维中,滑块与导轨的接触面需要定期涂抹润滑脂,避免锈死导致张紧功能失效,轴承端盖处的密封结构可以阻挡输送场景下的粉尘、碎屑进入轴承滚道,在多粉尘的粮食输送、建材输送场景下,这种带密封结构的张紧轴承单元能大幅降低运维频次,减少设备停机维护时间。
