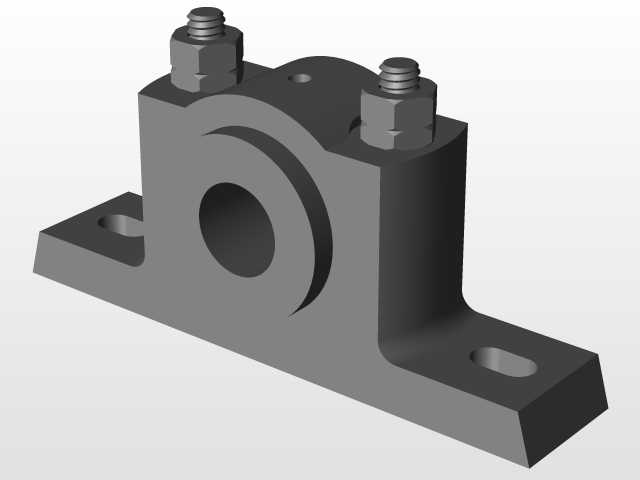

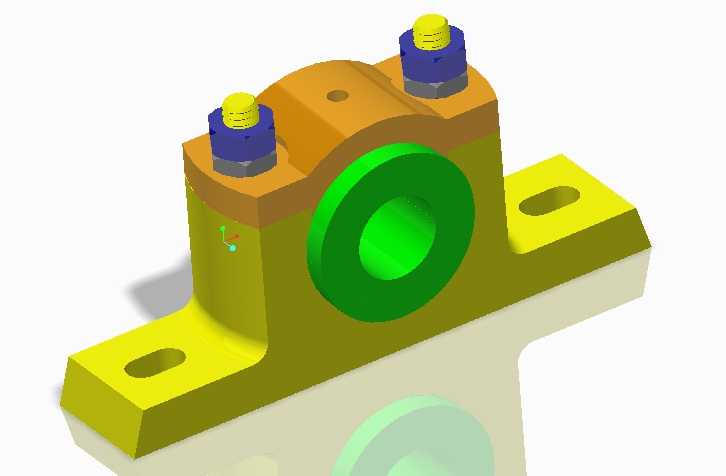

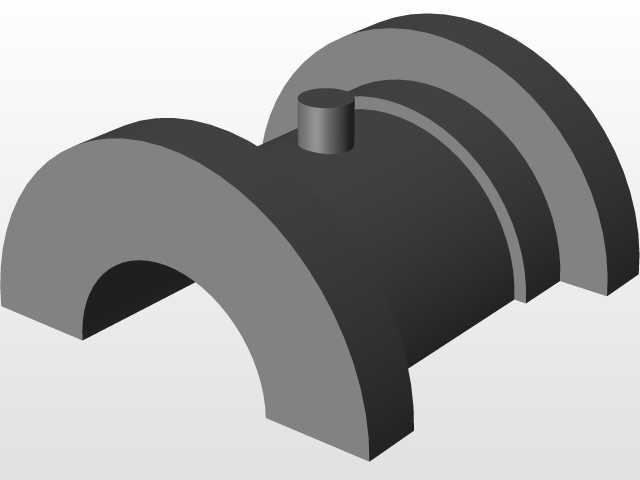

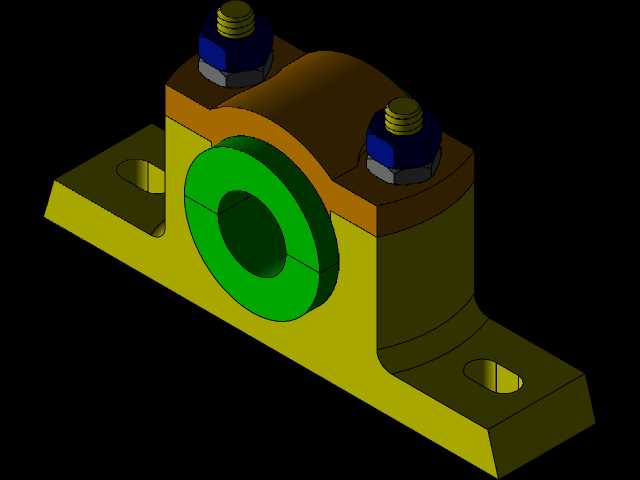

这类普卢默块作为轴系的滑动支承部件,多应用在中低速重载的传动场景中,比如矿山输送线的托辊轴支承、小型破碎机的主轴定位、老式机床进给轴的中间支承点位,相比滚动轴承座,它的滑动配合面能承受更大的冲击载荷,在粉尘多、润滑条件一般的工况下有更好的容错性。从结构设计逻辑来看,整体采用剖分式基座搭配上压盖的组合形式,两个带锁紧结构的调节螺柱分布在轴承孔两侧,既可以通过螺柱的预紧力调整轴瓦与轴颈的配合间隙,也能在轴瓦磨损后快速调整压紧量,延长部件整体的更换周期,不用整体拆卸基座就能完成间隙校准,大幅降低现场维护的停机时长。两侧伸出的安装翼板上开有长圆形安装孔,这种孔型设计是为了适配安装基面的孔位加工误差,
现场安装时可以在小范围内调整轴承座的轴向位置,保证轴系的同轴度要求,避免强行对位导致的轴系附加应力。中间的轴承孔为通孔设计,适配的轴颈直径与孔位保持H7/f8的滑动配合公差,孔壁预留了油槽布设空间,可在顶部注油位置接入润滑脂油路,让润滑油均匀分布在轴瓦整个配合面,减少干磨风险。整体外形的安装边界需要注意,基座底部的定位面需要保证平面度不低于0.05mm,否则锁紧安装螺栓后会导致轴承孔变形,出现卡轴、温升过高的问题;两侧安装孔的中心距要匹配设备机架的预装孔位,顶部两个调节螺柱的外露高度要预留足够的扳手操作空间,避免后期调整间隙时没有操作余量。设计时特意将基座与上压盖的结合面做了止口定位结构,装配时不用反复调校同轴度,
扣合后就能保证轴承孔的圆度要求,两个调节螺柱采用细牙螺纹,微调精度更高,能精准控制轴瓦的压紧量,不会因为螺纹间隙导致运行中出现松动。这类支承部件在选型时,除了匹配轴径尺寸,还要核算安装面的承载能力,基座底部的接触面积要能覆盖设备机架的支承梁宽度,避免局部压强过大导致机架变形,同时要注意轴承孔的中心高要匹配传动系统的中心高要求,保证带轮、齿轮等传动件的啮合平面度。
