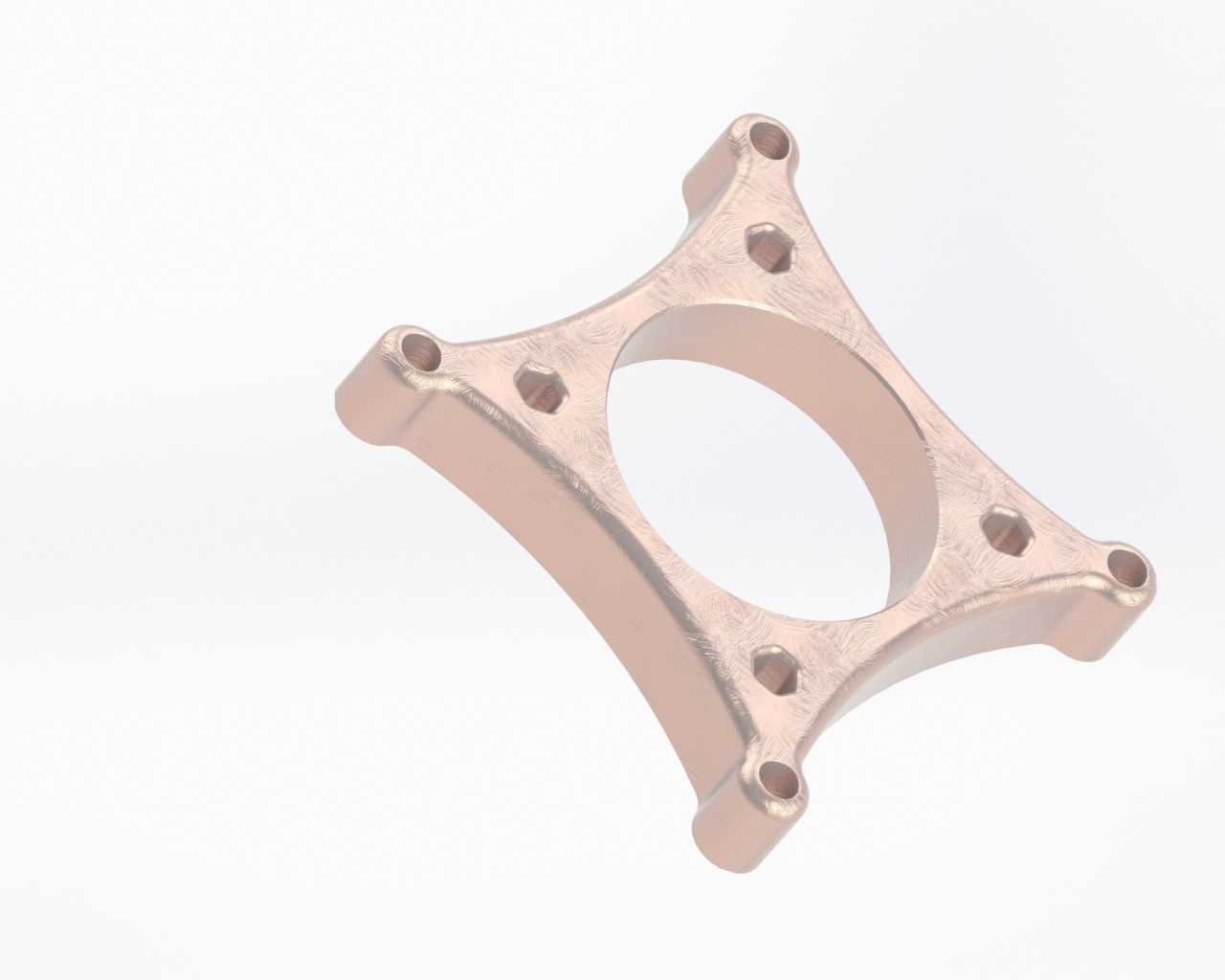

四耳带孔环形金属连接固定支架结构

　　这类带四向延伸耳座的环形金属构件，常被用在需要周向均匀受力的连接场景中，比如小型动力单元的端盖限位、管路系统的法兰转接支撑、或是精密测试工装里的电极固定基座，能在有限的安装空间内实现多点位的稳定锁附，避免单点固定带来的偏载晃动问题。从结构设计来看，中间的大尺寸镂空环是核心避让空间，既可以穿过轴类、杆类零件，也能为需要居中布置的传感元件、电极端头留出安装位置，减少整体结构的冗余重量，同时不会削弱构件的整体刚性——四个延伸耳座和环形主体采用大圆弧过渡，没有尖锐的应力集中角，在承受轴向压紧力或是周向轻微扭转力时，应力能顺着圆弧面均匀分散到各个安装耳上，不会在根部出现断裂隐患。每个耳座上都设置了同轴的安装通孔，孔位的中心距经过严格匹配，

　　对应安装面上的标准螺孔位置，安装时不需要额外调整对位，只要将四个孔对准预装的螺柱，拧紧紧固件即可完成固定，耳座末端做了小圆角处理，不会在安装时刮擦操作人员或是相邻的管线零件。构件的整体厚度根据实际受力场景做了匹配，既不会因为过薄导致锁紧时出现翘曲变形，也不会因为过厚占用过多的轴向安装空间，安装边界上，四个耳座的外轮廓最大尺寸控制在适配常规安装面板的范围内，中间环的内径尺寸根据需要穿过的零件最大外径做了预留，单边留有足够的装配间隙，避免零件穿过时出现卡滞。耳座上的安装孔采用了锪平设计，紧固件的头部可以完全沉入锪平面内，不会突出构件表面，保证安装后整个构件的表面平整，不会和周边的运动部件发生干涉。这类构件在电测相关的工装里应用较多，

　　比如用来固定应变测试的电极端头，四个点位的固定方式能让电极和被测表面保持稳定的贴合压力，不会因为测试过程中的振动导致电极移位，影响测试数据的准确性；在小型气动回路里，也可以作为气缸端盖的压紧支架，均匀分布的锁紧力能让密封圈受力均匀，避免出现局部漏气的问题。设计这类构件的时候，需要重点核算每个耳座根部的抗弯强度，根据实际需要承受的锁紧力来调整耳座的宽度和过渡圆弧的半径，同时要保证四个安装孔的位置度公差，避免出现孔位错位无法安装的问题，中间环的内壁粗糙度也要根据穿过零件的需求做调整，如果是有相对运动的零件穿过，内壁需要做相应的光滑处理，如果只是静态避让，常规加工精度即可满足使用要求。
