家用窗式通风冷却送风装置结构设计

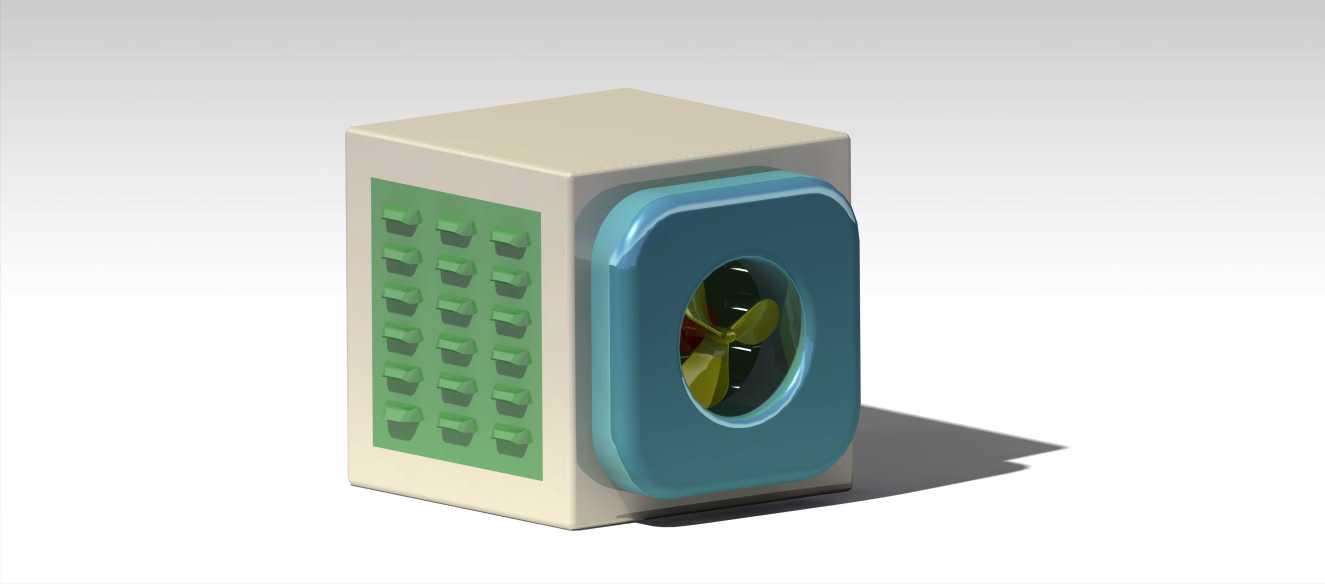

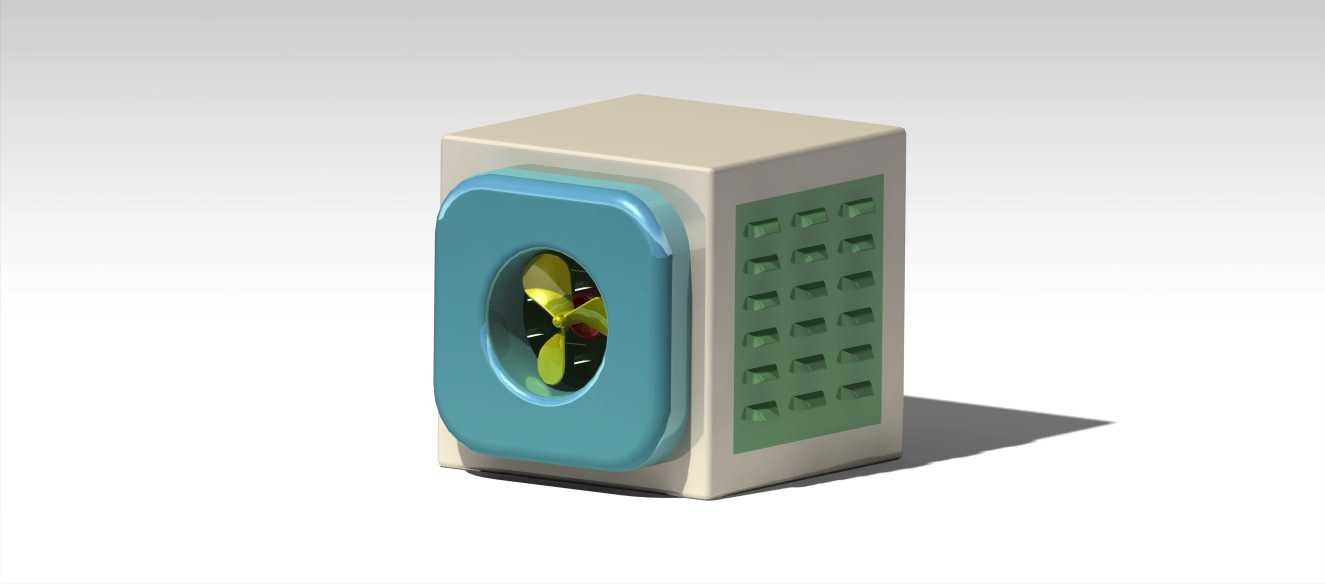

　　这款窗式冷却装置主要适配民用住宅、临时板房、小型临街商铺等无预装中央空调系统的场景，安装时直接卡入常规平开窗的窗扇开启缝隙即可，不需要对窗体结构做破坏性改造，也不用额外布设冷媒管路，相比传统分体式空调的安装门槛低很多，尤其适合租房群体、临时办公点位的夏季降温需求。从结构设计逻辑来看，整体采用立方形一体化壳体，壳体一侧做了矩阵式进风格栅，格栅的凸起筋条既可以引导进风气流均匀覆盖内部换热区域，也能阻挡大体积的室外杂物、飞虫被吸入装置内部，减少日常维护的清理频次。装置正面的出风区域做了圆角过渡的导风圈设计，内置轴流风轮，风轮的叶片角度经过优化，在相同转速下可以获得更大的送风距离，同时降低风切产生的运行噪音，避免夜间运行干扰室内人员休息。

　　设计时充分考虑了窗体安装的边界尺寸，壳体的进深控制在常规窗台的悬挑宽度范围内，安装后不会过度突出室内墙面，也不会遮挡窗扇的正常闭合，非使用季节可以直接将装置从窗缝取出，窗扇即可完全关闭密封。装置的壳体采用拼接式结构，所有部件的装配位都做了定位卡扣设计，生产组装时不需要复杂的工装定位，售后维护时也可以快速拆解清理风轮与进风格栅积攒的浮尘。在气流组织设计上，室外侧的进风面与室内侧的出风面呈90度垂直布局，避免气流短路，保证吸入的室外空气经过装置内部的冷却结构后再送入室内，同时装置底部做了微倾斜的导水结构，夏季高湿环境下产生的冷凝水可以顺着导流槽直接排向室外，不会出现冷凝水渗漏泡坏窗台的问题。整体结构没有复杂的传动部件，核心运动部件只有轴流风轮组件，运行可靠性更高，日常使用只需要定期清理进风格栅的积尘即可，不需要专业人员上门维护。
