工业设备配套冷却排气扇结构设计

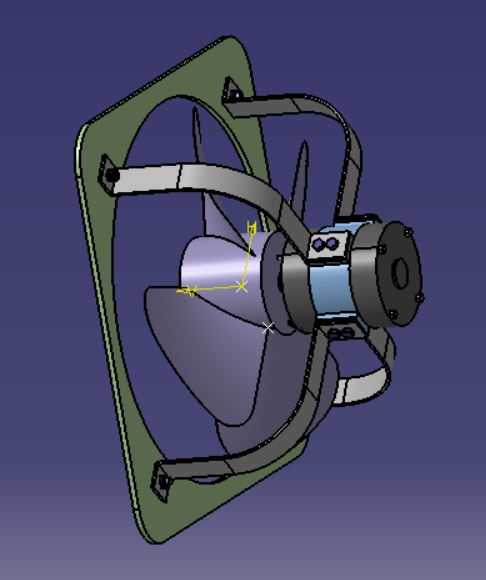

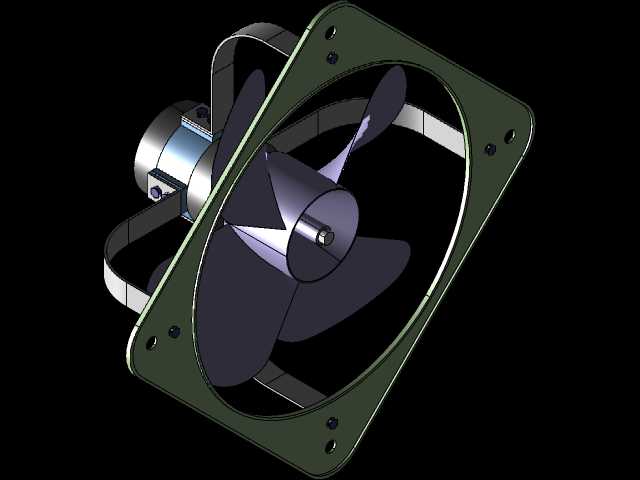

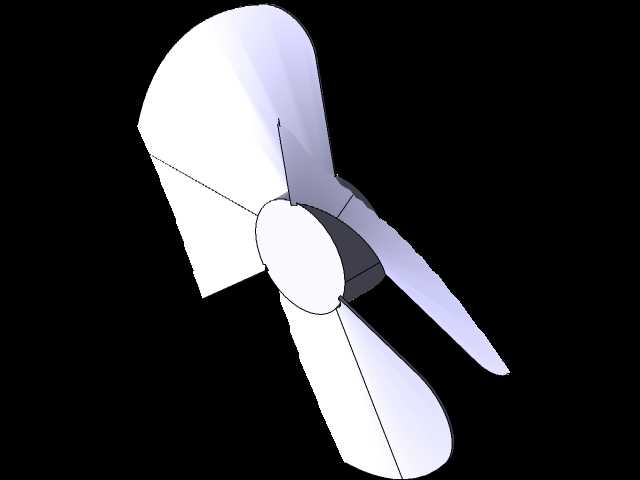

　　在工业电控柜、小型动力机组、密闭设备舱这类需要持续换热的场景里，冷却排气扇是最基础也最核心的通风换热部件，它的安装适配性、运行可靠性直接决定了内部元器件的工作温度区间，很多现场设备出现过热停机、绝缘老化加速的问题，追根溯源往往是前期排风组件的选型匹配没做到位。这款排气扇采用菱形安装法兰的结构设计，四个角位预留标准安装孔位，安装边界可以适配多数常规尺寸的设备侧墙开孔，不需要额外做转接支架就能直接固定，法兰边缘做了小圆弧过渡处理，既可以避免安装时割伤操作人员的手部，也能减少安装面的应力集中，长期运行不会因为设备自身振动出现固定位开裂的问题。扇叶采用五叶前倾式的曲面构型，设计阶段就通过运动仿真验证了叶片间隙与风框的配合公差，

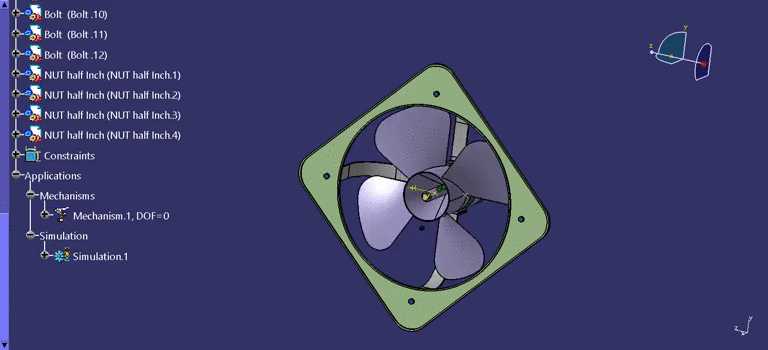

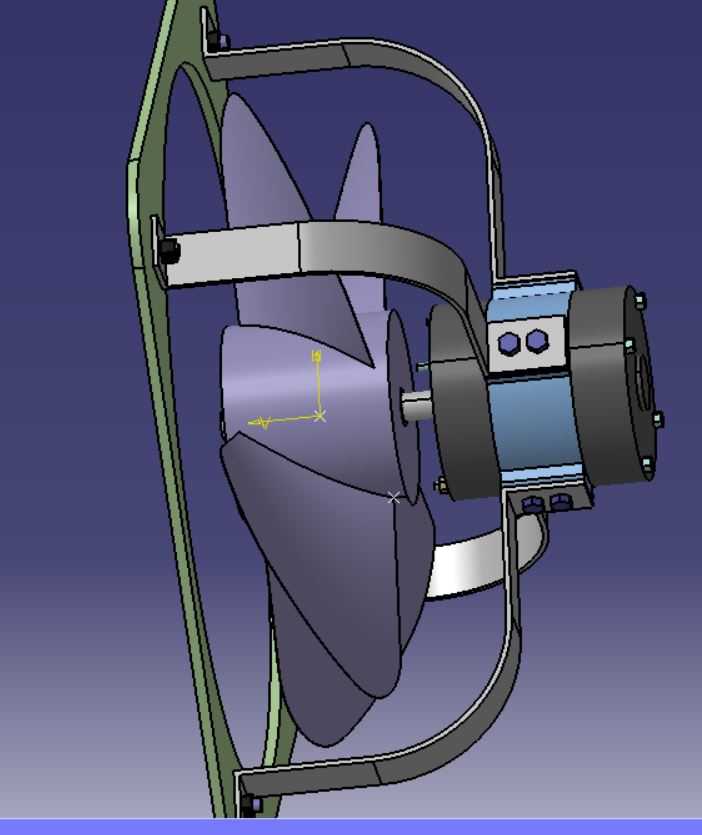

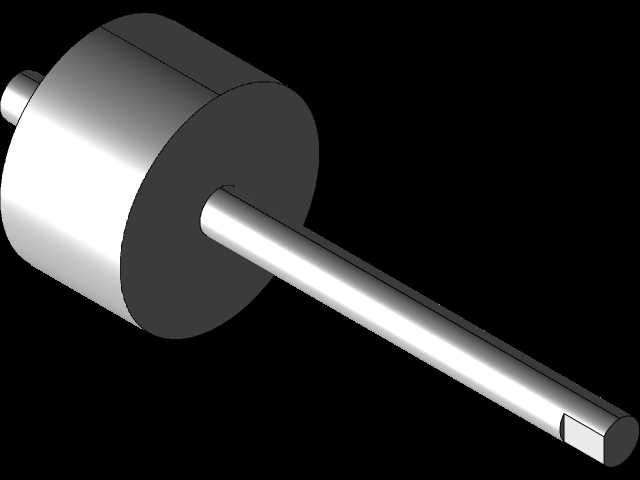

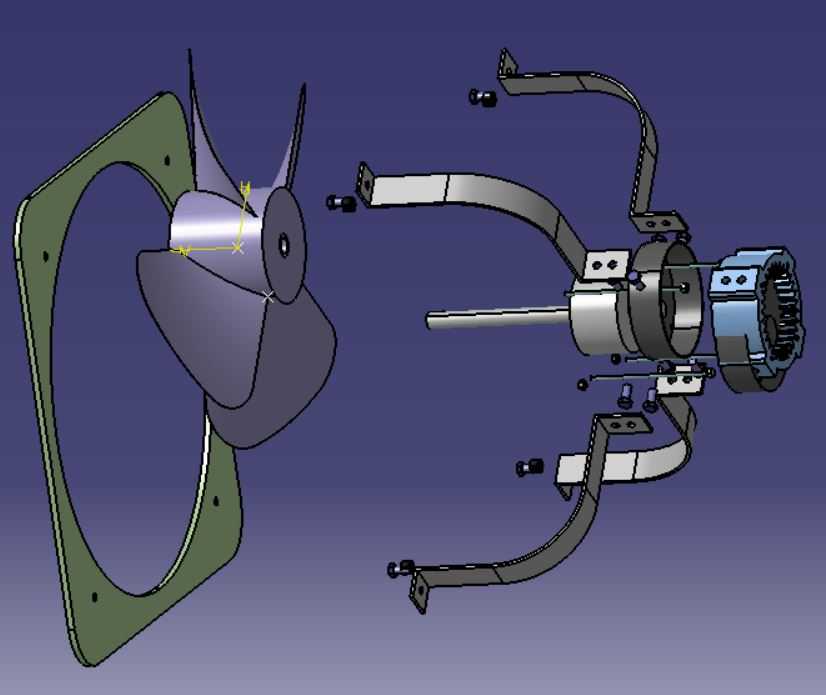

　　转动过程中不会出现扫膛问题，同时兼顾了风量输出与运行噪音的平衡，相同转速下比传统三叶扇的送风均匀度更好，不会出现局部风阻过大导致的紊流异音。中心的电机安装位做了同轴度定位结构，装配时可以快速对齐电机输出轴与扇叶中心，减少动平衡调试的工作量，配套的紧固件采用标准半英寸螺母与螺栓规格，现场维护更换时不需要准备特殊规格的工具，常规的公制扳手就能完成拆装作业。从结构设计的逻辑来看，这款排气扇没有做多余的装饰性结构，所有构型都服务于功能实现：外框的加强筋沿着对角线方向布置，既提升了整体结构强度，又不会阻挡进出风的流道；扇叶的曲面弧度经过反复调整，在保证足够风压的前提下，降低了叶片转动时的空气阻力，能减少电机的负载损耗，延长驱动部件的使用寿命。

　　在实际工程应用中，这类排气扇不仅可以用于工业设备的内部散热，也可以适配小型厂房的工位通风、电气控制室的空气置换场景，安装时只需要确认开孔尺寸与安装孔位的匹配度，接电后就能稳定运行，日常维护仅需要定期清理扇叶表面积攒的灰尘，就能保证换热效率不出现明显衰减。
