工业铝型材框架对接用卡扣式连接构件

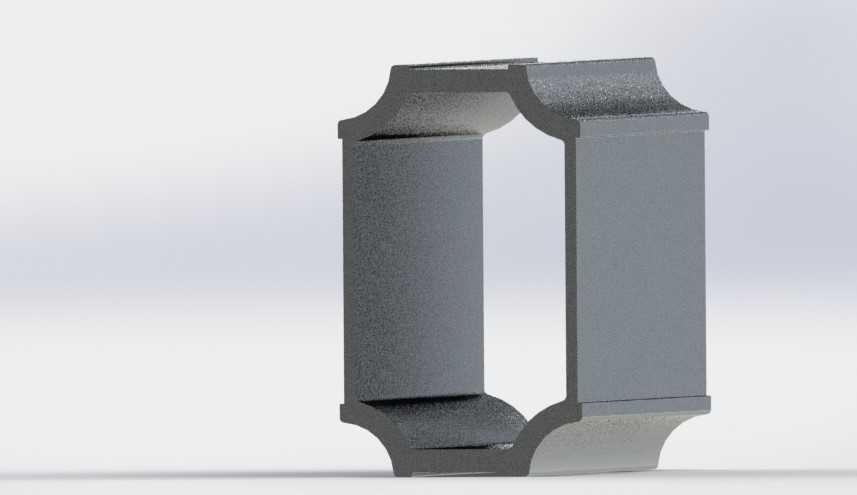

　　这类铝结构连接件主要应用在工业铝型材搭建的各类框架场景中，常见于生产线旁的物料周转架、设备外围安全防护栏、自动化设备的机架辅件、车间工位操作台的边角加固位置，也会用在轻型铝型材仓储货架的横竖型材对接节点上，替代传统的角码加螺栓的外露连接方式，让框架外表面更整洁，没有突出的紧固件剐蹭作业人员或者物料。从结构设计来看，该构件采用抱合式卡接结构，内侧的弧形曲面完全匹配对应规格铝型材的侧边圆弧轮廓，安装时不需要在铝型材上额外打孔攻丝，只需要将构件的上下卡边对准铝型材的预设卡槽推入，就能实现两个垂直或者平行排布铝型材的位置固定，配合型材槽内的弹性螺母，就能完成锁紧，安装效率比传统角码连接提升近四成，后期调整框架布局时，

　　只需要松开锁紧件就能滑动调整连接位置，不需要拆解整段型材。构件的外形完全贴合铝型材的外轮廓，安装后和型材表面齐平，没有突出的结构，在做设备防护栏时，不会因为突出的螺栓头勾挂操作人员的工作服，在洁净车间使用的铝型材框架上，这种齐平设计也能减少积尘死角，方便日常清洁擦拭。从安装边界来看，该连接件适配的是常规截面的工业铝型材，构件自身的壁厚经过受力校核，能够满足常规轻型框架的横向、纵向受力需求，在静态承载的框架上，单个连接节点可以承受数百牛的径向拉力，不会出现滑脱或者变形。设计时特意将构件的边角做了圆弧过渡处理，没有尖锐的铣削棱角，安装作业时不会划伤操作人员的手部，构件的上下卡边做了微小的导入斜角，对准型材卡槽时不需要完全精准对位，

　　稍微施加推力就能顺着斜角滑入卡槽，降低现场安装的对位难度。在实际设备搭建中，这类连接件经常用在需要频繁调整布局的铝型材框架上，比如生产线旁的可调整工具挂架、实验台的辅助支架，不需要对型材做二次加工，就能根据使用需求随时调整连接位置，不会破坏铝型材的表面阳极氧化层，也不会因为打孔降低型材自身的结构强度。和传统的外置角码相比，这种内嵌抱合式的连接方式，受力点分布在型材的整个卡槽接触面上，而不是单点螺栓受力，长期使用不会因为框架的轻微振动出现螺栓松动、连接位置偏移的问题，在有轻微振动的设备旁框架上使用，也能保持长期的连接稳定性，不需要定期检查紧固件的松紧程度。
