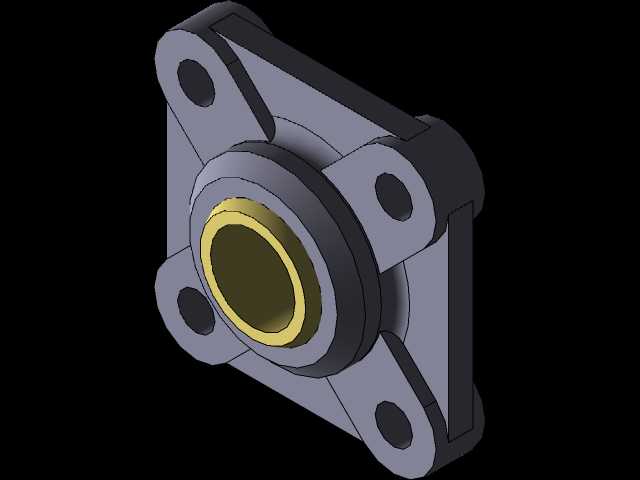

方形法兰式滚动轴承结构设计

　　这款方形法兰式滚动轴承，主要面向需要径向支撑同时要求安装定位便捷的传动场景，在轻工输送线、小型自动化设备、食品包装机械的从动辊轴支撑环节应用十分广泛，区别于传统圆形外球面轴承，方形安装面的四个固定孔位可直接贴合设备安装板平面，无需额外加工定位止口，能大幅降低安装面的加工精度要求，适配普通冷轧钢板折弯后的安装机架，在中小载荷的旋转支撑场景中可有效压缩装配工时。从结构设计逻辑来看，主体采用带法兰边的一体式轴承座结构，座体四个安装耳对称分布，每个安装耳上预留通孔用于穿装固定螺栓，安装时可从外侧直接锁紧螺栓，操作空间不受轴侧部件遮挡，相比菱形法兰轴承的两孔固定结构，四孔方形布局的抗倾覆力矩能力提升明显，当轴端存在小幅径向偏载时，

　　四个固定点可均匀分散受力，避免单侧螺栓受剪断裂的风险。轴承内部采用滚动摩擦副结构，内圈与轴采用过盈配合传递扭矩，外圈与轴承座内孔采用过渡配合定位，中间的滚动体可将轴运转时的滑动摩擦转化为滚动摩擦，有效降低传动过程中的功率损耗，同时减少轴颈部位的磨损量，延长核心传动部件的使用寿命。在安装边界尺寸上，方形法兰的四个安装孔中心距遵循常规轻载轴承的安装尺寸规范，可直接适配市面上多数同规格安装位的设备改造需求，法兰座的轴向厚度经过优化，既保证了座体自身的结构强度，避免螺栓锁紧时出现座体变形，又不会过度占用轴端的轴向空间，适合安装空间紧凑的设备布局。轴承内圈的内径尺寸适配常规直径的光轴，无需对轴端做额外的台阶加工，

　　轴穿入内圈后可通过顶丝或者锁紧套实现轴向定位，装配过程不需要专用工装，普通维修人员即可完成更换维护。座体与内圈之间设置有密封结构，可阻挡外界粉尘、切削液等杂质进入轴承内部滚动腔，在多尘、有少量喷淋的生产车间环境中也能保持稳定的运转状态，减少日常维护的注脂频次。
