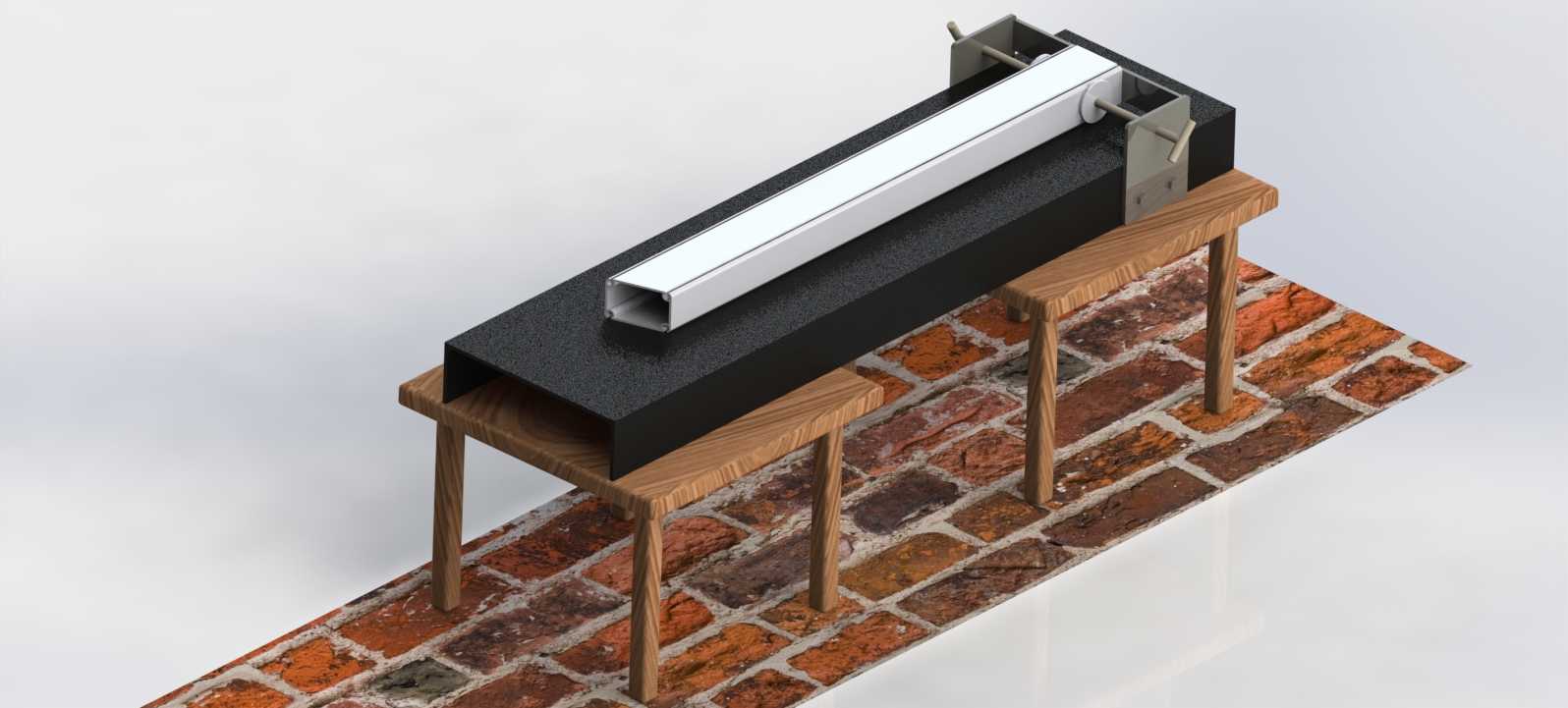

铝型材切割设备定位挡块结构设计

　　在铝型材深加工的车间作业场景里，切割工序的尺寸一致性直接决定后续框架组装的适配度，这套挡块结构正是为解决型材定长切割的重复定位精度问题设计的。日常作业中，操作人员推送铝型材抵靠到挡块工作面即可完成长度定位，无需每次拉尺测量划线，能大幅降低批量切割时的尺寸偏差，尤其适配门窗框架、工业设备机架这类标准段铝型材的连续加工作业。从结构设计逻辑来看，挡块的工作面做了加厚处理，避免长期受型材端部撞击出现凹陷变形，导致定位基准偏移；安装侧设计了快锁式的连接结构，可沿着设备工作台的导轨槽快速调整位置，适配不同长度规格的型材切割需求，调整到位后通过锁紧件即可完全固定，不会因切割过程中的振动出现位置窜动。考虑到切割作业现场会产生大量铝屑，

　　挡块的安装缝隙都做了避让倒角，不会因铝屑卡滞导致调整卡涩，日常清理也十分方便，用风枪吹扫即可去除缝隙内残留的切屑。挡块的安装边界完全适配常规台式铝型材切割机的工作台T型槽间距，不需要对原有设备做额外改造，直接替换原有简易挡块即可投入使用，工作面的高度覆盖市面上常用的20、30、40、50系列工业铝型材的截面高度，推送型材时不会出现端部翘起的问题，保证切割端面的垂直度。在实际使用中，这套挡块能承受型材推送时的冲击力，长期使用后基准面的平面度仍能保持在0.1mm以内，完全满足铝型材框架组装的公差要求，避免因切割尺寸偏差导致后续组装时出现拼接缝隙、孔位不对中的问题。设计时还特意在挡块与型材接触的工作面做了硬质氧化处理，提升表面耐磨性能，相比普通钢材挡块不会划伤铝型材的表面氧化层，保证加工后型材的外观质量，不需要额外做表面修复处理。
