西门子12型轴类回转加工零件结构

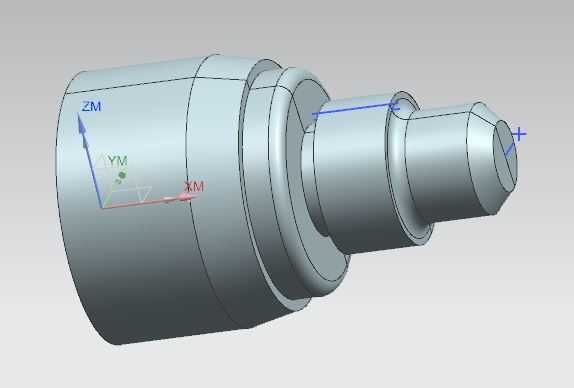

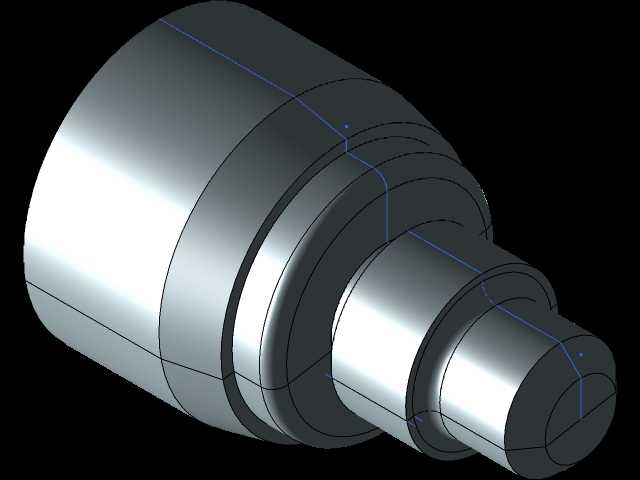

　　这类阶梯式轴类回转零件，常见于中小型传动系统的动力输出端与执行端衔接位置，在轻工输送设备、小型机床进给单元、通用泵阀的动力传递链路中都能见到同结构的零件身影，承担着扭矩传递、部件定位、旋转支撑的核心作用。从结构设计逻辑来看，零件采用多段阶梯式外圆布局，不同直径的轴段分别对应不同的装配需求：大直径端的轴肩端面作为轴向定位基准，装配时可直接贴合轴承内圈或者传动轮的端面，省去额外的定位轴套，减少装配累计误差；中间段的等直径外圆是主要的配合面，通常与滚动轴承内孔、传动齿轮或者联轴器的内孔采用过渡配合，保证旋转过程中的同轴度，避免高速运转时出现径向跳动；最外侧的小直径轴段带有锥度端头，主要用于安装端盖或者锁紧螺母，防止轴向窜动，

　　锥面结构还能在装配时起到自动对中的作用，降低装配时的找正难度。设计过程中，各轴段之间的退刀槽宽度与深度都经过匹配计算，既满足车削加工时的退刀需求，也不会因为槽深过大造成轴的应力集中，提升零件在交变载荷下的疲劳强度。从安装边界来看，零件最大外圆直径决定了配套安装座的内孔最小尺寸，总长度则限制了安装腔的轴向空间，装配时需要保证大端轴肩与安装基准面的贴合度在0.02mm以内，才能保证后续运转的平稳性。这类零件的加工通常采用数控车床一次装夹完成各段外圆的车削，避免二次装夹带来的同轴度误差，表面粗糙度根据配合等级不同做对应处理，配合面粗糙度控制在Ra1.6以内，非配合面控制在Ra6.3即可满足使用需求。在实际选型替换时，

　　需要重点核对各轴段的直径尺寸、轴肩间距、端头锥度参数，保证替换件与原有安装位的适配性，避免出现装配干涉或者配合间隙过大的问题，同时还要根据实际传递的扭矩大小，确认零件的材质与热处理工艺是否满足载荷要求，避免运转过程中出现轴段断裂或者配合面磨损过快的情况。
