机用夹紧式台虎钳结构三维设计

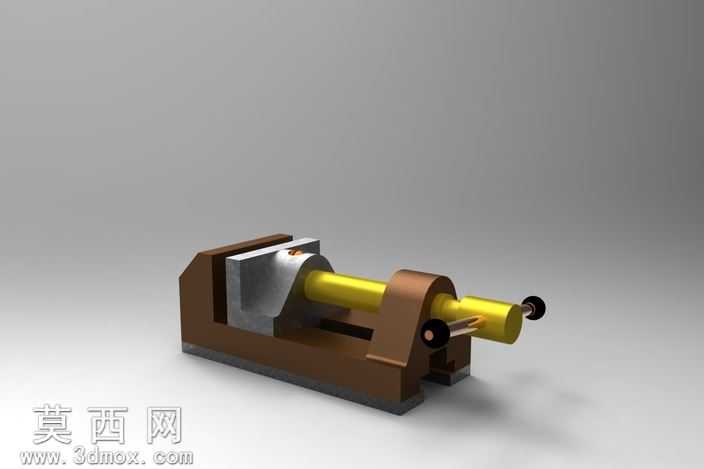

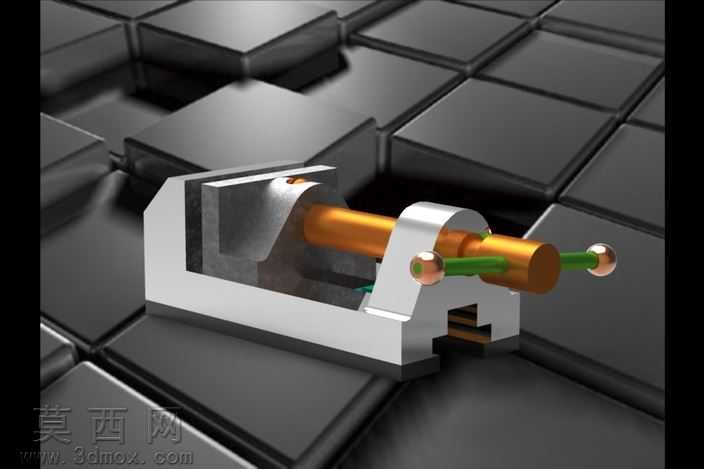

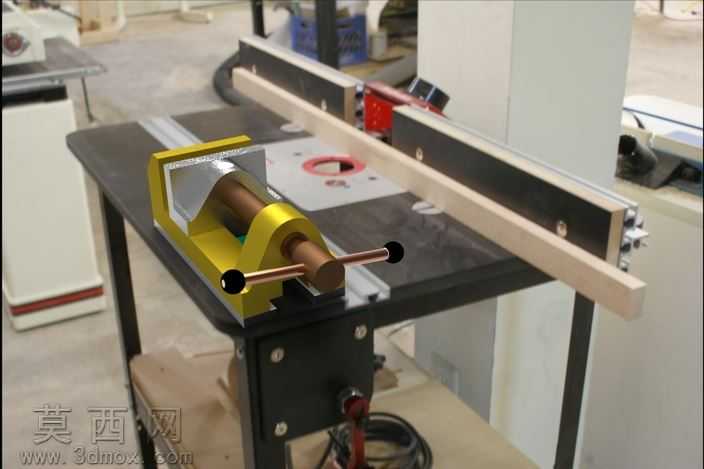

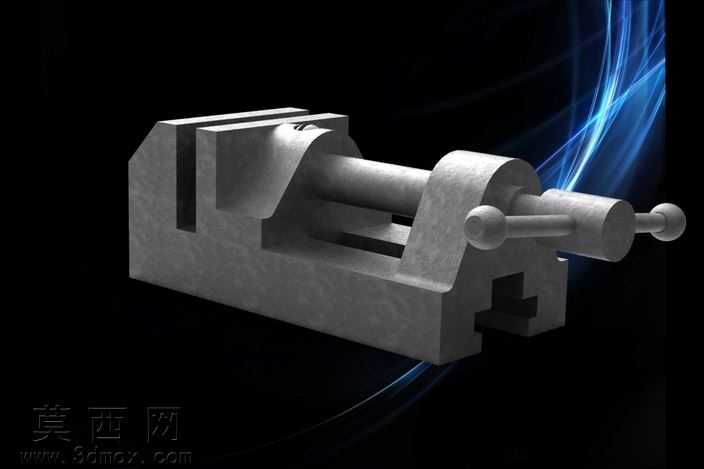

本作品为机用台虎钳的三维参数化建模设计，整体采用三维机械设计软件完成全零件建模与虚拟装配，通过真实感渲染呈现成品的结构细节与材质表现。建模阶段首先对台虎钳的核心功能部件进行拆分，依次完成固定钳身、活动钳身、传动丝杠、螺母副、钳口夹板、底座、操作手柄等独立零件的参数化绘制，每个零件均严格遵循机械加工的尺寸规范，对螺纹配合面、滑动导向面、钳口防滑齿等细节特征进行了精细化还原，保证各零件的装配公差符合实际机械设计要求。装配过程采用自下而上的装配逻辑，先完成丝杠与螺母副的螺旋配合约束，再依次装配活动钳身与导向结构，验证滑动行程的顺畅性，最后装配钳口板与操作手柄，通过干涉检查功能排除所有零件间的装配干涉，确保整体结构的运动逻辑符合实际台虎钳的工作原理。材质与渲染阶段，针对不同部件的实际材质属性进行区分设置：固定钳身与活动钳身采用铸铁材质，调整粗糙度与金属反射参数还原铸铁件的哑光磨砂质感；传动丝杠与操作手柄采用中碳钢材质，添加轻微的金属光泽与加工纹理表现机加工表面的特征；钳口防滑板采用淬火合金钢材质，调高硬度参数对应的材质反光度，同时对钳口的齿形结构做了细节强化；底座部分做了防锈漆面的材质效果，区分金属本体与表面涂层的视觉差异。灯光设置采用三点布光方案，主光源模拟车间自然光从侧上方照射，突出钳身的结构轮廓与部件间的层次关系，辅光源补亮暗部细节避免阴影过暗丢失结构信息，顶光强化金属部件的高光反射，最终渲染出的效果图清晰展现了台虎钳的整体外观与内部传动结构。设计思路围绕台虎钳的核心夹紧功能展开，重点优化了丝杠传动的受力结构，保证夹紧过程中施力均匀、自锁可靠，活动钳身的导向结构采用加长导轨设计，提升夹紧作业时的稳定性，钳口板设计为可更换结构，方便后续根据不同夹持工件更换对应纹理的钳口，整体结构紧凑、功能完整，完全符合通用机床附件的实用设计要求，可作为机械结构教学、工装设计参考的三维数字模型使用。
