手持红外遥控器外观结构三维设计

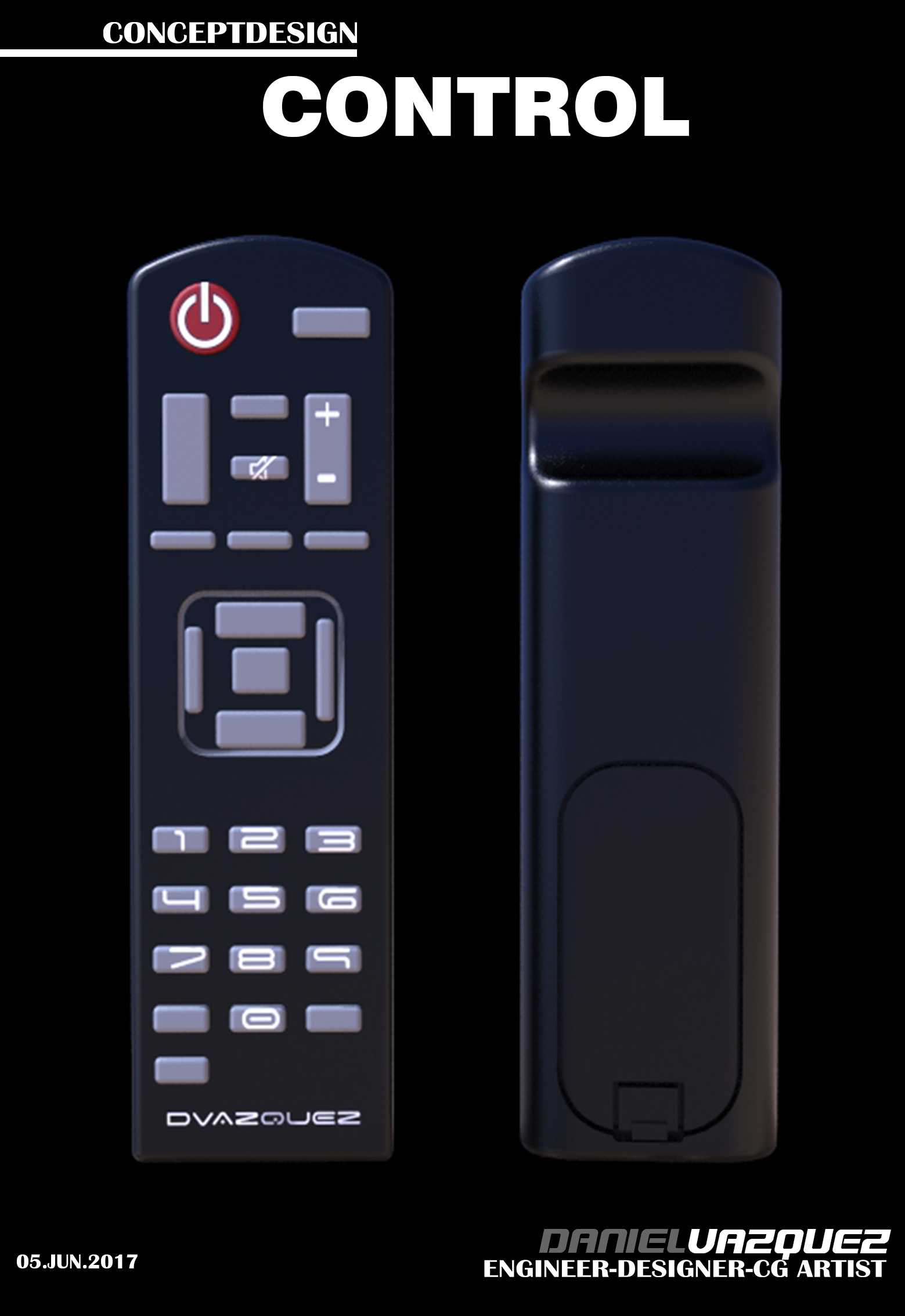

　　这款手持遥控设备的结构设计，首先围绕日常握持的人机工程边界展开，整体壳体采用长条形圆角收边造型，单手握持时拇指可自然覆盖核心操作区域，背部设置的内凹电池仓结构，既保证了电池安装的空间余量，也能在握持时增加手指贴合的摩擦力，避免日常使用中滑落。按键区域做了明确的功能分区：顶部独立设置电源按键，采用凸起的红色标识做视觉区分，方便用户在暗光环境下快速定位；中部设置方向导航键组，采用十字加中心确认键的布局，适配菜单选择、参数调节的高频操作需求；下方数字按键区采用等距阵列排布，按键行程控制在1.2-1.5mm区间，按压反馈清晰，同时按键表面做了微弧面处理，贴合指腹按压的接触形态，减少长时间操作的疲劳感。

　　壳体的上下盖采用卡扣加超声焊接的连接方式，接缝处做了0.1mm的止口配合设计，既保证装配后的外观缝隙均匀，也能提升壳体整体的结构强度，日常跌落时不会轻易出现开缝问题。前端预留红外发射头的安装窗口，窗口处做了倾斜角度设计，扩大红外信号的发射覆盖角度，日常使用时无需严格对准接收端即可完成信号传输。这款遥控设备可适配家用影音设备、智能家居中控、小型工业控制终端等多个场景，设计过程中针对不同场景的操作需求做了适配：面向家用场景时，按键字符采用镭雕工艺，长期按压不会出现字符磨损；面向工业控制场景时，壳体可更换为ABS加玻纤的材质，提升抗摔、耐油污的性能。电池仓采用标准7号电池双节串联的布局，仓盖设置卡扣式锁紧结构，

　　更换电池时无需额外工具即可快速开启，仓内设置电池极性防呆标识，避免用户装反电池损坏电路。整体外形的长宽厚比例控制在150:50:22的区间，既保证内部电路板、电池、红外发射模块的安装空间，也不会因为体积过大影响手持便携性，壳体边缘全部做R3以上的圆角处理，没有尖锐棱角，握持和放置时都不会刮碰接触面。按键的排布间距严格按照人体工程学要求设置，相邻按键的中心距不小于12mm，避免按压时出现误触问题，不同功能组的按键之间设置2mm的凸起分隔条，用户无需目视即可通过触感区分不同功能区域，提升盲操作的准确率。
