概念款便携数码相机外观结构设计

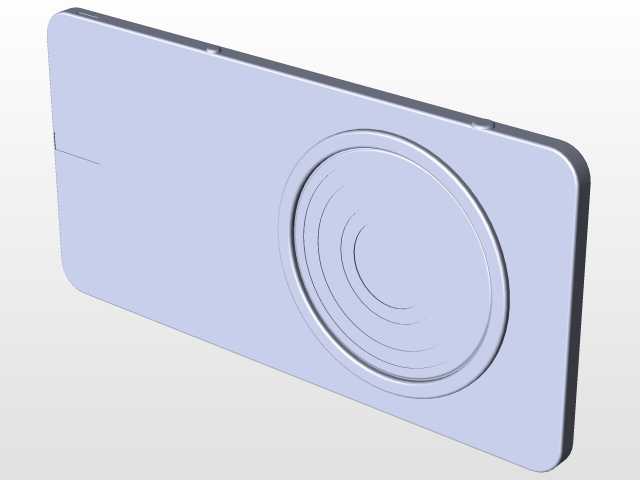

　　这款相机的结构设计围绕手持拍摄场景的实际使用需求展开，整体采用一体化流线型机身布局，外壳曲面过渡经过反复调校，单手握持时掌心与机身弧度完全贴合，食指自然落于快门触发区域，长时间持握拍摄也不会产生明显的硌手感。镜头模组采用内嵌式同心圆防护结构，镜片组外围设置了高出镜面0.8mm的防撞凸边，日常放置时镜头不会直接接触桌面，避免镜片被硬物刮花，同时凸边表面做了哑光倒角处理，不会在拍摄时产生多余反光影响成像。机身侧面预留了数据接口与挂绳孔的安装位，接口处做了内凹式沉台设计，配套的防尘塞可以完全嵌入沉台内，不会因为日常插拔磨损出现凸起脱落的问题，挂绳孔位置设置在机身侧下方重心平衡点附近，挂绳套在手腕上时机身自然下垂不会出现歪斜磕碰。

　　机身背部的操作区域按照使用频率做了分区排布，常用的功能按键设置在拇指可触及的舒适范围内，按键行程控制在1.2mm，按压力度反馈清晰，盲操作时也能准确识别按键功能，不会出现误触。设计过程中优先考虑了内部元器件的堆叠合理性，电池仓与存储卡槽设置在机身底部，仓盖采用卡扣式锁紧结构，更换电池与存储卡时不需要借助额外工具，仓盖边缘设置了一圈密封胶条，可阻挡日常使用中的灰尘与泼溅水滴进入机身内部。机身外壳的壁厚控制在1.5mm，既保证了结构强度，跌落时不会轻易出现外壳开裂，也有效控制了整机重量，日常随身携带不会产生明显的负重感。镜头模组的安装基准面与机身成像平面的平行度公差控制在0.02mm以内，可保证成像时画面边缘不会出现虚焦问题，闪光灯模块设置在镜头模组侧上方，闪光灯光路经过漫反射结构处理，近距离拍摄时不会出现局部过曝的问题。机身边角全部做了R3以上的圆角过渡，没有尖锐的棱角，既提升了握持的舒适度，也避免了跌落时边角应力集中导致的外壳碎裂。
