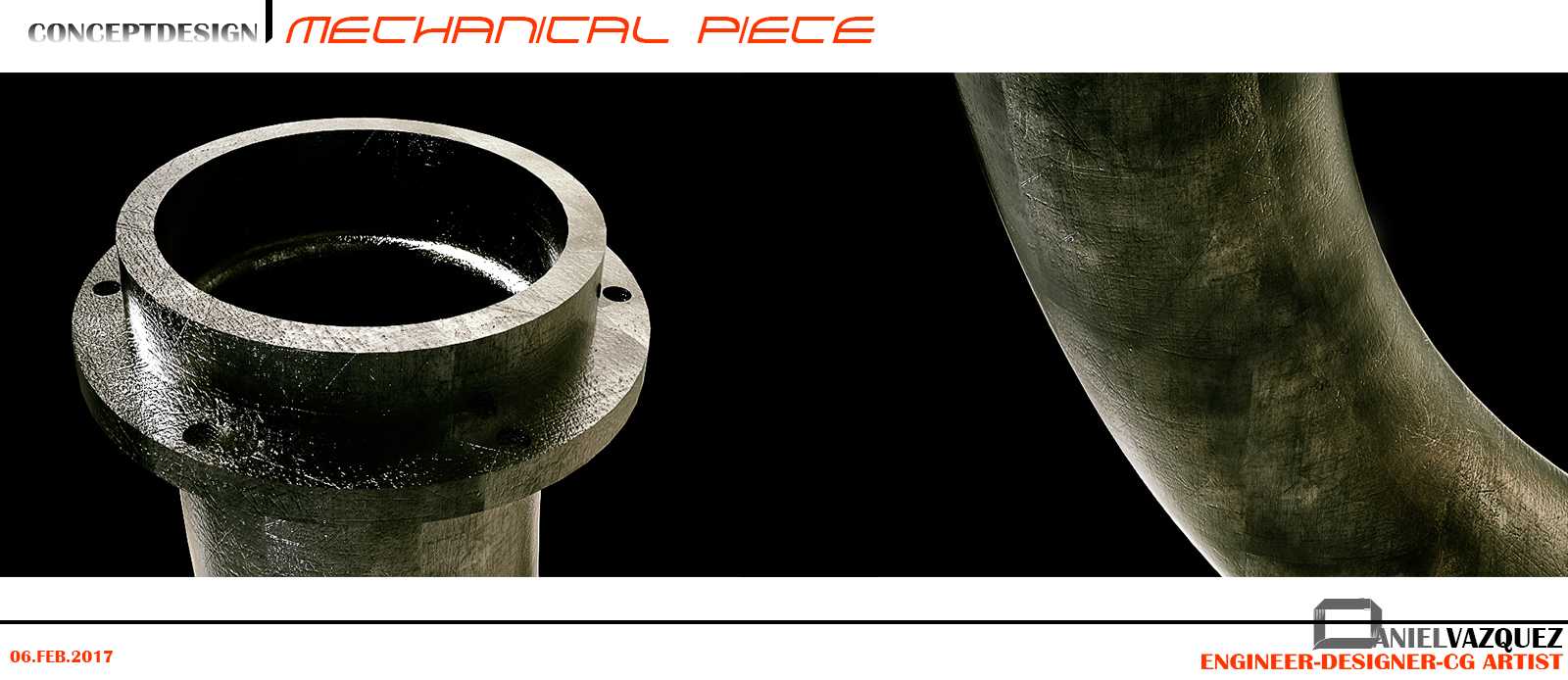

带法兰连接结构的弯通管路金属构件

　　这类带法兰结构的弯通金属管路构件，常应用在流体输送系统的管路转向节点处，在液压泵站、工业冷却循环系统、气动控制回路、中低压流体输送管线中都能见到这类构件的身影，主要承担管路转向连通、介质导流的作用，同时依靠端部的法兰结构实现与相邻管路、阀件或者设备接口的刚性密封连接。从结构设计来看，端部的法兰盘上预留了均匀分布的螺栓安装孔，安装时可通过螺栓副实现与对接法兰的压紧固定，配合密封垫片就能满足对应压力等级下的密封要求，避免输送介质出现泄漏。法兰与直管段的衔接位置做了过渡圆角处理，能有效降低管路内部的介质流动阻力，同时减少该位置的应力集中问题，避免长期受介质压力、管路振动影响出现结构开裂。弯管段的曲率半径经过匹配管路通径的优化设计，

　　既保证介质转向时的流态平稳，减少局部压损，也控制了构件整体的安装占用空间，适配紧凑布局的管路安装场景。设计过程中需要同步核对安装边界尺寸：法兰盘的外径、螺栓孔的中心距与孔径需要和对接接口的参数完全匹配，直管段的伸出长度要预留足够的螺栓操作空间，弯管段的弯曲角度、两端接口的中心距需要匹配管路布局的走向要求，避免安装时出现干涉。构件的管壁厚度根据额定工作压力做了对应核算，保证承压能力满足工况要求，金属材质的选型也会结合输送介质的腐蚀性、工作温度范围做匹配，兼顾结构强度与使用寿命。这类构件在建模时需要重点保证法兰端面的平面度、螺栓孔的位置度，弯管段的内壁光滑度也要符合流体输送的要求，避免出现凸起、错边等问题干扰介质流动，同时所有的衔接位置都要做圆滑过渡，减少应力集中点，保障构件长期运行的结构可靠性。
