树莓派40PinGPIO转接扩展电路板

　　这款T型结构的GPIO转接扩展件，主要面向嵌入式开发、树莓派原型验证场景设计，解决树莓派板载排针引脚标识不清、接线空间局促的实际工程问题。做嵌入式开发的从业者大多有过类似经历：直接在树莓派本体上接杜邦线，不仅引脚序号要反复对照手册核对，多组接线堆叠后很容易出现引脚误接、线序混乱的问题，排查故障时要逐根理线，严重影响调试效率，这款转接板就是针对这类痛点做的结构优化。

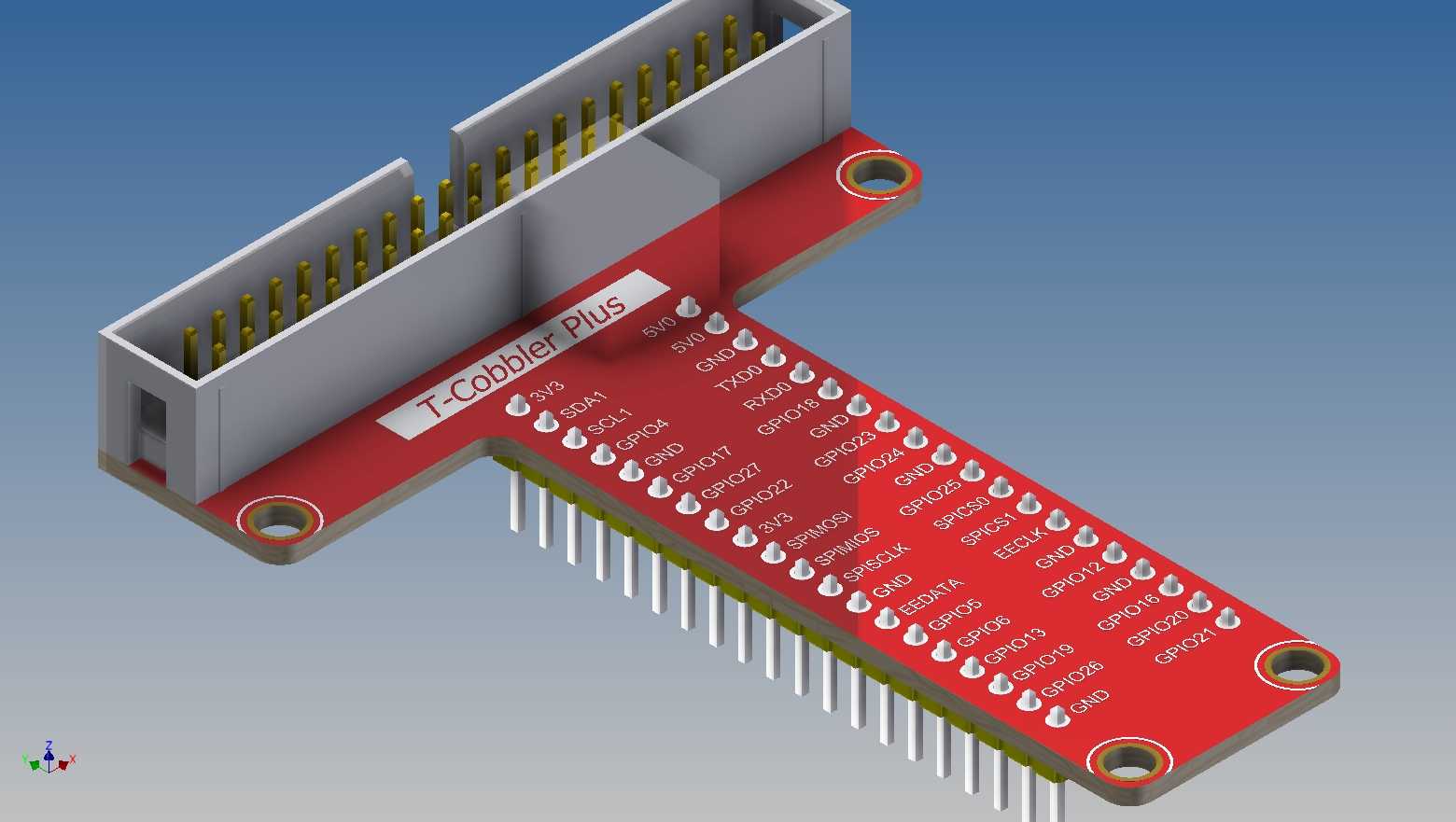

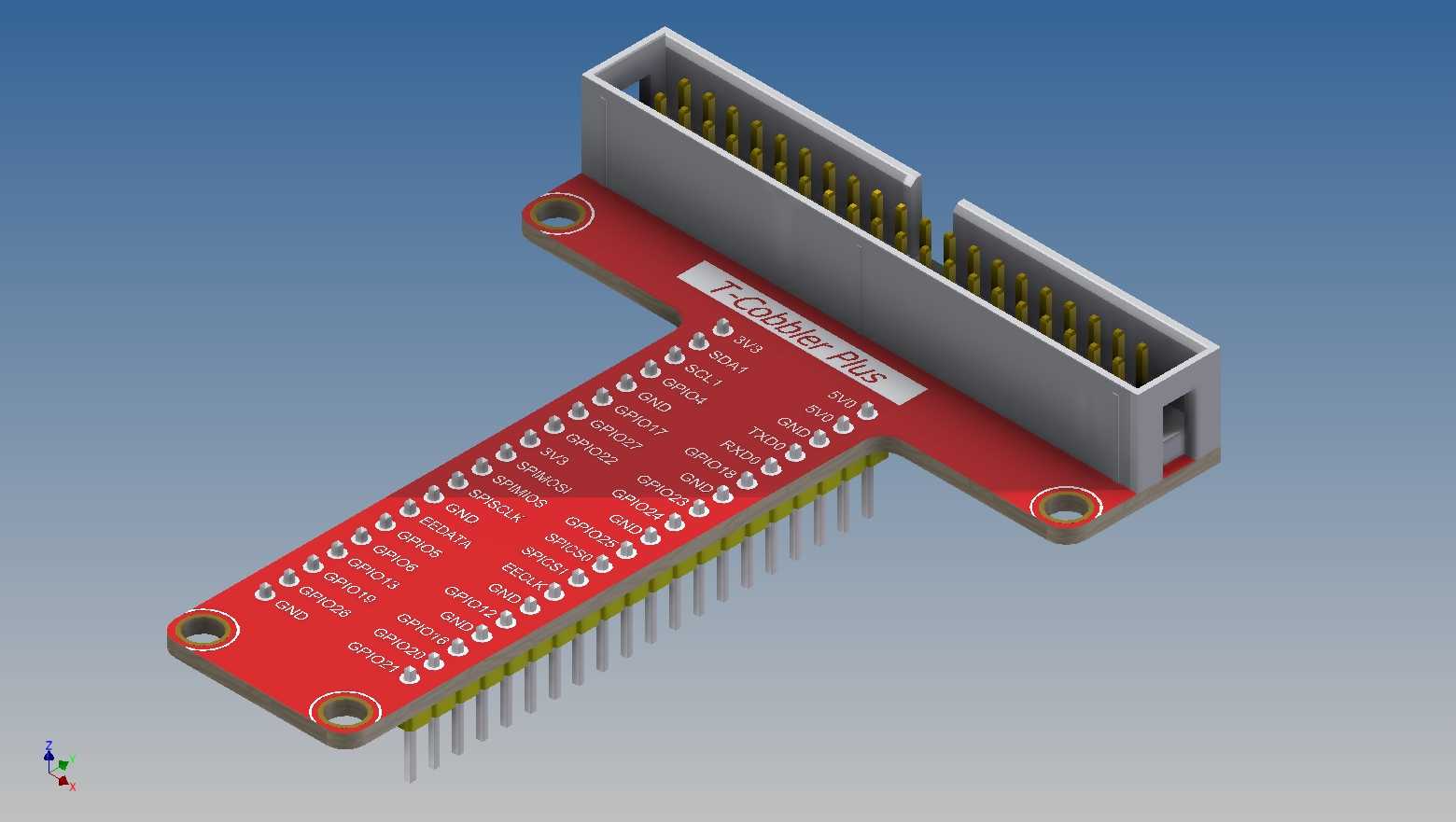

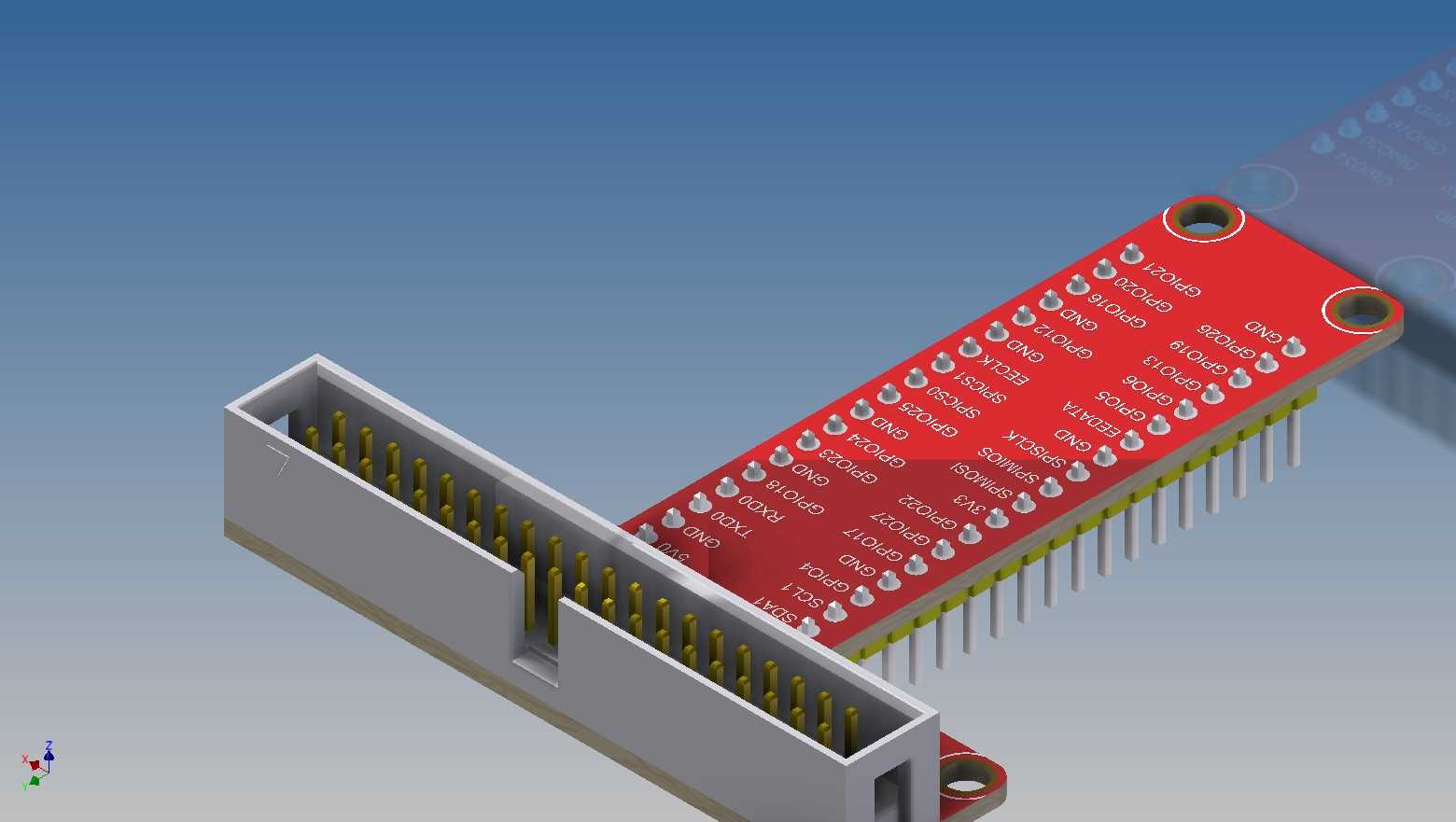

　　整体采用T型布局设计，长条形板身一端垂直布置双排排针，可直接插入树莓派的40Pin GPIO排座，另一端垂直布置两组并排的排线座，用来连接扁平排线将GPIO引脚引出到面包板或外接功能模块，板身四个角预留了标准安装孔，可配合铜柱固定在亚克力外壳、实验台支架或者定制的设备壳体上，安装孔位的孔距匹配主流树莓派外壳的固定点位，不需要额外打孔改造就能完成装配。

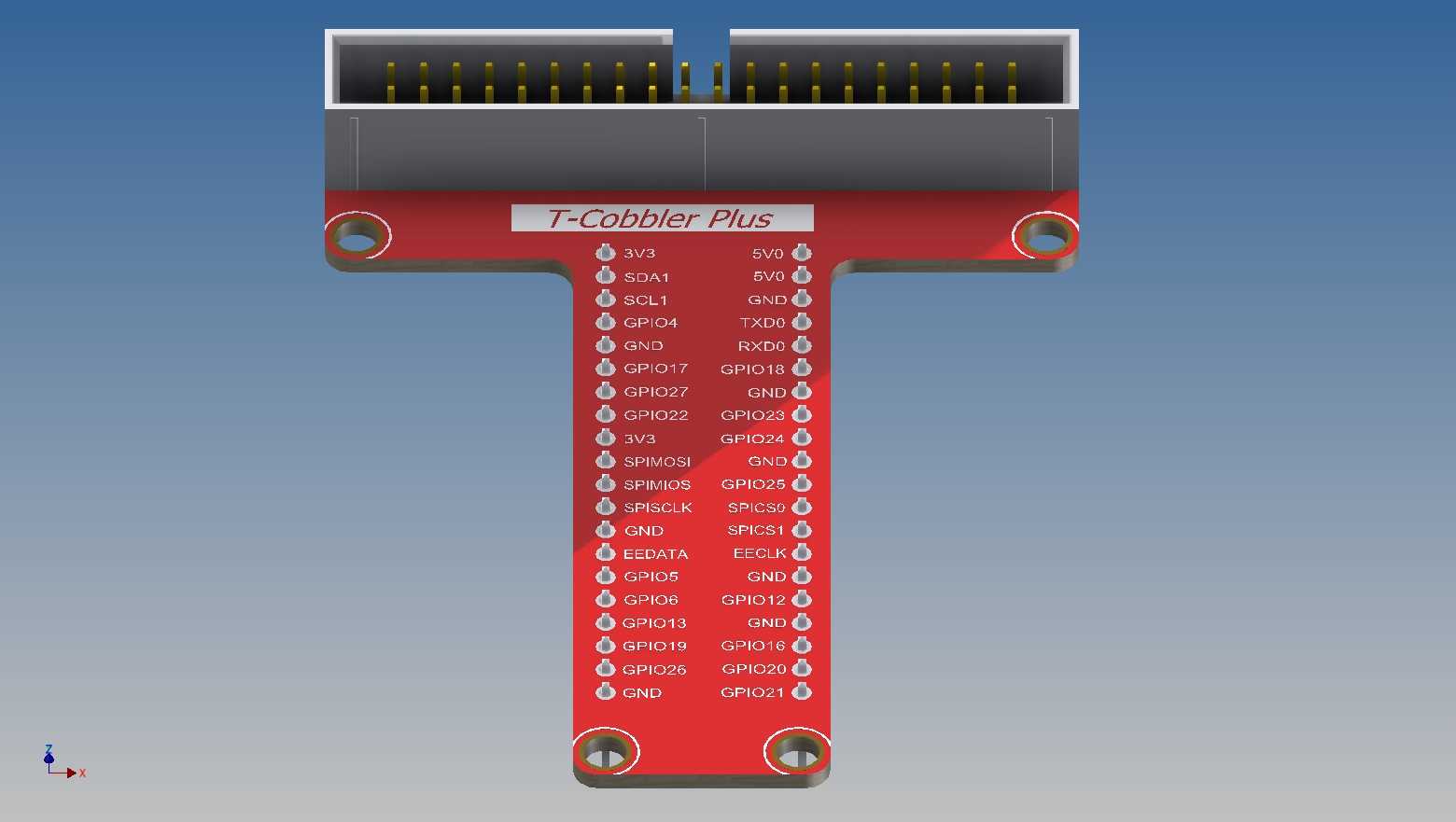

　　板身表面做了清晰的丝印标识，每个引脚对应的BCM编号、功能定义、电源与接地引脚都用不同的字符做了区分，接线时不需要反复查阅引脚手册，直接对照丝印就能完成接线，能有效降低接错引脚烧坏外设或主控板的风险。排针与排线座的焊接位置做了焊盘加宽处理，大电流引脚对应的走线做了加宽覆铜，能承载3A以内的电流传输，满足外接继电器、舵机、传感器等常见外设的供电需求，不会出现走线过流发热的问题。

　　设计时充分考虑了安装边界，板身厚度1.6mm，是标准FR-4板材的常规厚度，排针伸出板身的长度控制在8mm，插入树莓派排座后不会顶到外壳内壁，排线座的高度控制在12mm，接好排线后整体突出高度不会和树莓派上的散热片、HDMI接口等部件产生干涉，不管是装在封闭式外壳里还是裸露在实验台面上使用，都不会出现结构冲突。在工业嵌入式设备的小批量原型制作场景里，这类转接板可以直接作为设备内部的GPIO引出部件，不需要自行设计电路板打样，能大幅缩短原型验证的周期，接线完成后整体走线规整，也方便后期设备维护时的线路排查。
