铝合金包边拉杆运输航空箱三维设计

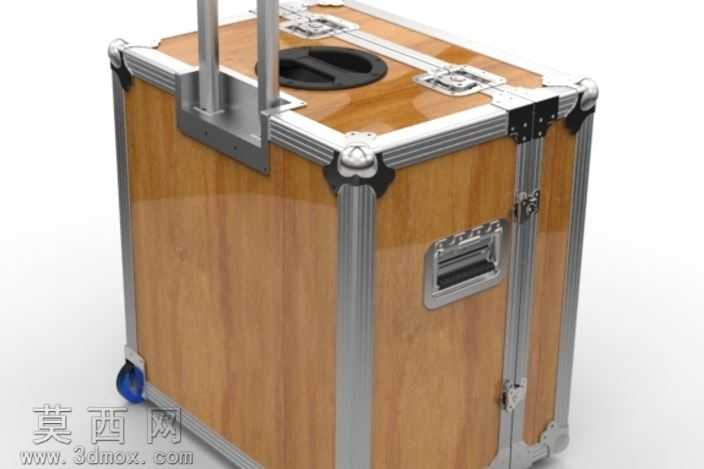

本作品为工业级拉杆航空运输箱的三维建模设计，整体采用规整长方体造型，兼顾便携移动性与内部储物防护性能。建模阶段首先通过基准面定位确定箱体整体长宽高比例，依次绘制箱体主体、拉杆组件、滚轮组件、包边型材、锁扣件、提手等核心部件的草图轮廓，通过拉伸、切除、扫描等特征命令完成各零件的实体建模，再按照实际装配关系完成虚拟装配，校验各活动部件的运动行程与干涉情况，确保拉杆伸缩顺畅、滚轮转动无卡顿、锁扣开合到位。材质渲染部分，箱体主体面板赋予仿实木纹理材质，还原木质板材的温润质感与自然纹理走向，边缘包边、拉杆、金属护角、锁具、提手框架赋予哑光铝合金材质，调整金属粗糙度与反射参数，呈现工业铝合金的磨砂金属质感，顶部内嵌的圆形提手、侧边的嵌入式金属提手分别赋予黑色硬质工程塑料与金属材质，底部滚轮采用蓝色软质橡胶与金属轮毂的组合材质，不同材质的搭配区分清晰，还原真实航空箱的材质层次。结构设计上，箱体八个边角均加装加厚金属防撞护角，边缘通长布置铝合金包边型材，提升箱体抗撞击、抗挤压性能，适配长途运输与频繁周转的使用场景；顶部设置可伸缩双杆拉杆，收缩状态下与箱体顶面齐平不突出，伸出后符合人体工学推拉高度；底部单侧配置两个万向滚轮，配合侧边提手可实现斜拉移动，也可通过顶部提手、侧边提手完成搬运；箱体正面设置搭扣式锁具，开合操作便捷，闭合后锁紧牢靠；顶面预留圆形内嵌式提手凹槽，不额外占用外部空间，同时满足垂直搬运的受力需求。设计过程中充分考虑箱体的实用性与耐用性，各部件的连接位置均做了加强处理，金属包边与木质面板的贴合间隙控制在合理范围，既保证外观的规整度，也确保实际生产时的装配可行性，整体模型结构完整，细节还原度高，可用于产品展示、结构验证以及生产加工参考。
