立式圆柱罐体内部齿轮传动结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:453698
  • 立式圆柱罐体内部齿轮传动结构设计
  • 立式圆柱罐体内部齿轮传动结构设计
  • 立式圆柱罐体内部齿轮传动结构设计
  • 立式圆柱罐体内部齿轮传动结构设计
  • 立式圆柱罐体内部齿轮传动结构设计
  • 立式圆柱罐体内部齿轮传动结构设计
  • 立式圆柱罐体内部齿轮传动结构设计
  • 立式圆柱罐体内部齿轮传动结构设计
  • 立式圆柱罐体内部齿轮传动结构设计
  • 立式圆柱罐体内部齿轮传动结构设计

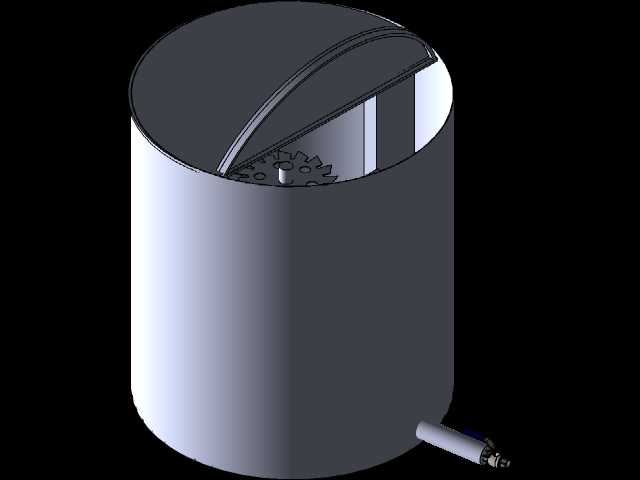

  该结构主体采用立式圆柱薄壁壳体设计,顶部设置半开式弧形翻盖结构,翻盖与罐体顶部通过侧边铰接结构实现开合动作,翻盖边缘做圆弧过渡处理,与罐体顶部的贴合面预留密封安装槽位,可适配嵌入式橡胶密封圈,满足常压工况下的防尘、防溢需求。罐体内部靠近顶部的位置集成了圆柱齿轮传动组件,齿轮沿罐体内壁环形排布,中心设置定位轴座,轴座与罐体内壁通过支撑筋做刚性连接,保证齿轮传动过程中的同轴度,避免运转过程中出现偏磨、卡滞问题。齿轮组件的动力输入轴从罐体下部侧壁斜向引出,轴体与罐体侧壁的连接位置做轴封安装位设计,可适配填料密封或者机械密封结构,防止罐内介质从轴孔位置泄漏。

  从实际应用场景来看,这类带内置齿轮传动的立式罐体结构,多应用于小批量物料的混合、分散工况,比如小型实验用配料搅拌、精细化工小剂量试剂混合、食品加工领域的小容量配料调和场景,内置的环形齿轮组可带动安装在齿轮上的搅拌桨叶做行星回转运动,相比传统的中心单轴搅拌结构,能够覆盖罐体内壁附近的物料区域,减少搅拌死角,提升小容量罐体内部的物料混合均匀度。

  设计过程中首先确定罐体的径高比,整体采用1:1.2的径高比例,圆柱壳体的壁厚根据常压使用场景选取常规薄壁板材厚度,既保证结构刚性,又控制整体自重。顶部翻盖的开启角度做了限位设计,最大开启角度不超过120度,避免翻盖开启后重心过偏导致罐体倾翻,翻盖的铰接轴位置做了下沉式设计,让翻盖闭合后与罐体顶部保持齐平,无突出结构,减少外部积灰的可能。下部引出的动力输入轴采用斜向布置,角度设置为与罐体侧壁呈30度夹角,既方便外部动力源(比如手摇柄、小型减速电机)的连接安装,又能让轴体穿过罐体壁后直接与内部齿轮组的从动齿轮啮合,减少中间传动环节的动力损耗。

  安装边界方面,罐体底部为全平面设计,可直接放置在水平工作台面或者配套的支架上,无需额外做定位结构即可保证放置稳定性,底部平面的平面度公差控制在合理范围,避免放置时出现晃动。罐体下部的出料接口(即动力轴旁的管状结构)做了外螺纹设计,可适配快装接头或者软管连接,方便混合完成后的物料排出,接口的通径根据罐体整体容积做匹配设计,保证粘稠物料也能顺利流出。内部齿轮组的齿形采用标准渐开线圆柱直齿设计,加工难度低,装配时不需要做复杂的角度调整,后期维护更换配件成本低,齿轮与中心轴座的配合采用间隙配合,保证运转顺畅的同时,不会出现过大的窜动间隙。

  在结构细节处理上,罐体内部所有的棱角位置都做了圆角过渡,避免物料在棱角位置堆积残留,也方便使用后的清洗作业,翻盖的内表面同样做光滑圆弧处理,没有凸起的安装结构,防止物料挂壁。内部支撑筋的设计采用流线型截面,减少搅拌过程中对物料流动的阻碍,同时保证足够的支撑强度,承受齿轮传动过程中产生的径向载荷。轴封安装位的尺寸按照常规标准密封件的尺寸设计,不需要定制特殊规格的密封件,降低后期运维的配件采购难度。整体结构没有复杂的曲面造型,所有钣金件都可以通过常规的卷板、切割、焊接工艺加工完成,齿轮、轴类零件都可以采用常规机加工工艺制作,不需要特殊的加工设备,适合小批量加工制作。
