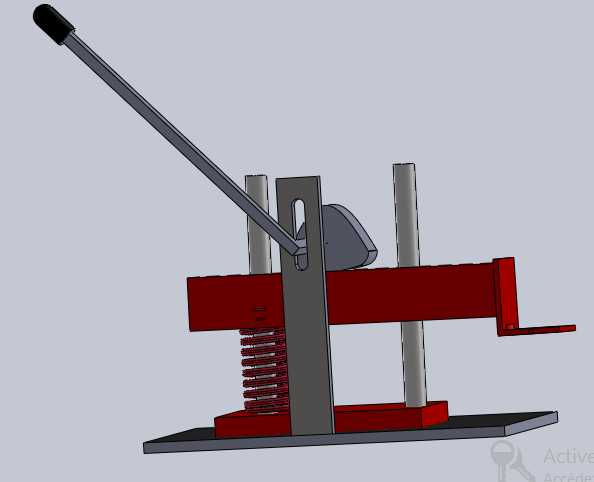

手动杠杆式压紧支护工装结构设计

　　在小型零部件装配、工件定位支护、轻载工位临时压紧的作业场景中，这类手动杠杆式压紧支护结构的应用覆盖了从五金件加工定位、电子组件装配夹持到教学实训机构演示的多个细分场景，相比气动、液压驱动的压紧装置，它无需外接动力源，依靠纯机械结构实现力的放大与行程控制，适合无气源电源的零散工位、野外临时作业点以及教学演示场景使用。

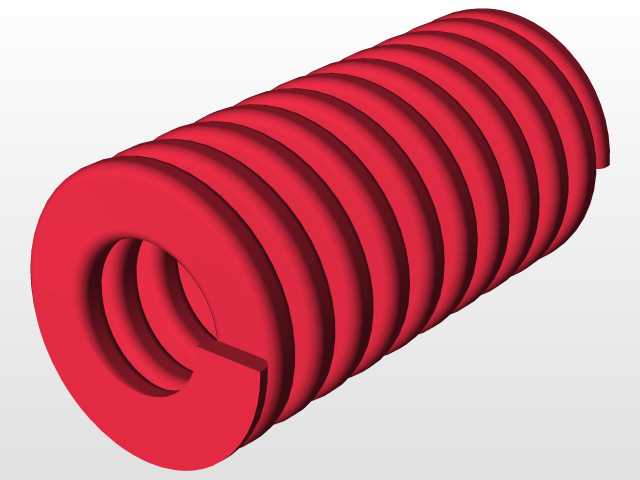

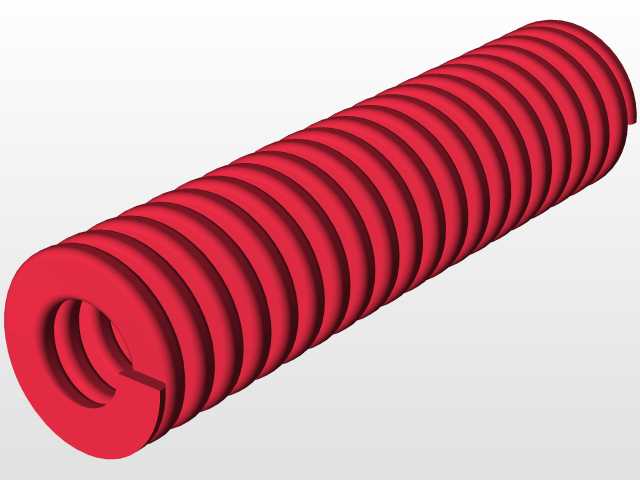

　　从功能实现逻辑来看，这套结构核心依靠杠杆力臂的力矩放大效应，操作人员施加在长手柄末端的较小作用力，经过支点位置的力矩转换后，在压头端输出数倍于输入力的压紧载荷，足以应对厚度在100mm以内的薄板件、小型结构件的压紧固定需求。结构中设置的复位弹簧套在导向立柱上，当操作人员抬起手柄时，弹簧的回弹力会带动压梁自动抬升复位，无需手动提拉压头，减少操作步骤的同时也避免了压梁自由下落造成的工件磕碰或者人员夹伤风险。

　　设计阶段首先要确定的是杠杆的力臂比，结合普通人单手持续施力范围在150N-200N的人体工学参数，将动力臂长度设置为阻力臂的6倍，可在压头端输出900N-1200N的压紧力，完全覆盖轻载支护、压紧的载荷需求，同时不会因为力比过大导致操作行程过长，影响作业效率。导向部分采用双立柱光轴导向结构，两根平行的导向立柱垂直固定在底部安装基板上，压梁与立柱配合的位置设置无油衬套作为滑动导向件，保证压梁上下运动过程中无卡滞、无偏斜，压合面始终保持水平状态，避免压合力倾斜导致的工件移位、压痕过深问题。

　　安装边界方面，底部基板采用厚度8mm的冷轧钢板加工，整体安装平面的平面度公差控制在0.1mm/m以内，基板上预留四个M8的沉头安装孔，孔位分布在基板四角，可通过螺栓直接固定在木质工作台、铸铁平台或者铝型材机架上，安装时需保证两根导向立柱与基板的垂直度公差不超过0.05mm/100mm，避免长期使用后导向件出现偏磨。整体结构的横向最大宽度为280mm，纵向深度为180mm，手柄压下到最低位置时的总高度为220mm，手柄抬起至最高位置时的顶端高度为420mm，占用工作台面的空间较小，适合在排布紧凑的装配工位上布置，不会与周边的工具、物料盒产生干涉。

　　结构细节上，杠杆与支架的铰接点采用销轴加卡簧的固定方式，销轴表面做淬火处理提升耐磨性能，铰接位置预留0.02mm-0.03mm的配合间隙，保证杠杆转动灵活无旷量。压梁前端延伸出的托板结构可作为工件定位的基准面，作业时可将工件的侧边抵在托板的定位面上，再压下手柄完成压紧，无需额外设置定位挡块，简化了工位的辅具配置。手柄末端套有橡胶防滑套，增大手部与手柄的摩擦力，即使手上沾有少量切削液、装配油污也不会出现打滑脱手的情况，同时橡胶材质可缓冲操作时的硬触感，降低长时间操作带来的手部疲劳。

　　在实际使用过程中，这套结构的压合行程可通过支架上的长槽孔进行调节，松开杠杆支点处的锁紧螺母，调整销轴在长槽内的上下位置，即可改变压梁的最低压合高度，适配不同厚度的被压紧工件，调节范围覆盖0-80mm的工件厚度，无需更换压头或者加装垫块即可完成多规格工件的适配。复位弹簧的预紧力也可通过导向立柱底部的调节螺母进行调整，预紧力设置为15N-20N即可保证压梁顺畅复位，预紧力过大会增加压下手柄时的操作阻力，预紧力过小则会出现压梁复位不到位、下滑卡顿的问题。

　　从维护角度来看，整套结构没有易损的电子元件、密封件，仅需定期在导向衬套、铰接销轴位置涂抹少量锂基脂进行润滑，即可保证长期使用的可靠性，正常工况下的使用寿命可达3万次以上的操作循环，适合作为小型工位的标准化工装进行推广使用，也可作为手动压紧机构的教学演示模型，帮助初学者理解杠杆增力、弹簧复位、直线导向等基础机械结构的设计逻辑与实际应用方式。
