粘性瓶压合定位组装工装结构设计

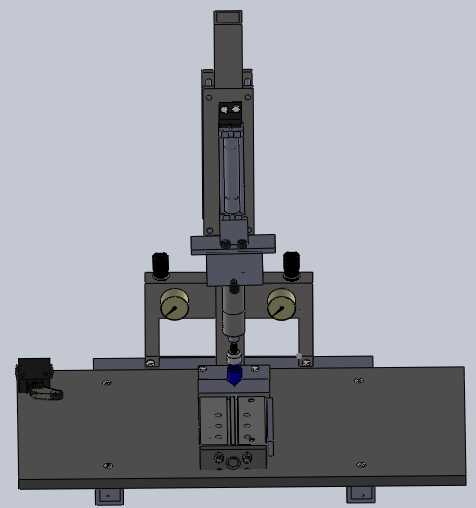

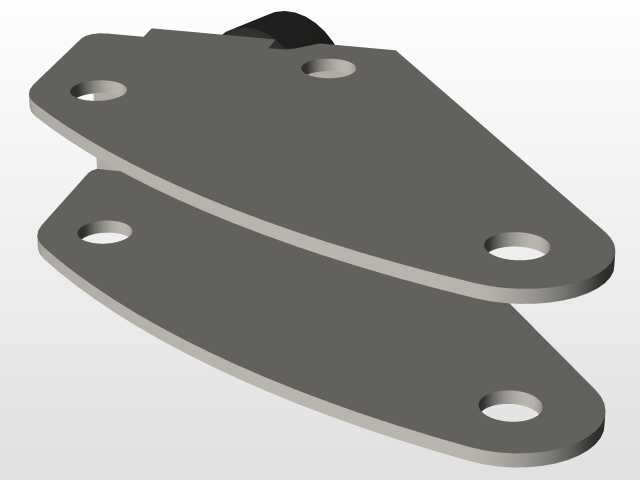

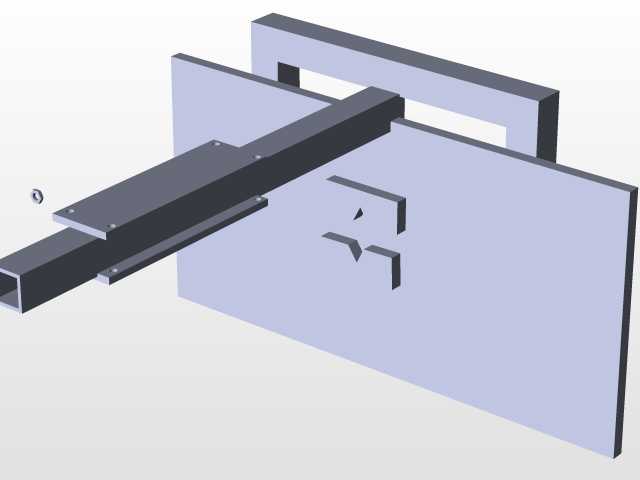

　　这套结构针对粘性瓶生产环节的瓶身与内塞、瓶口组件压合工序设计，日常应用在日化、胶粘剂生产车间的瓶体组装工位，替代传统人工敲合的作业模式，解决人工压合力度不均导致的瓶身变形、塞体偏斜、密封失效等常见问题，适配小规格圆柱型粘性瓶的批量组装需求，可直接集成到现有流水线的工位段，也可作为独立工位搭配人工上下料使用。从结构布局来看，整套工装采用立式压合架构，底部为整块调质处理的安装底板，底板上开设多组等距排布的沉头安装孔，可直接固定在标准铝型材工作台台面或者流水线侧边的安装支架上，安装边界预留了足够的操作空间，两侧不会与相邻工位的料道、检测机构产生干涉，底板厚度选取15mm的45号钢材质，避免长期压合作业产生的形变影响压合精度。

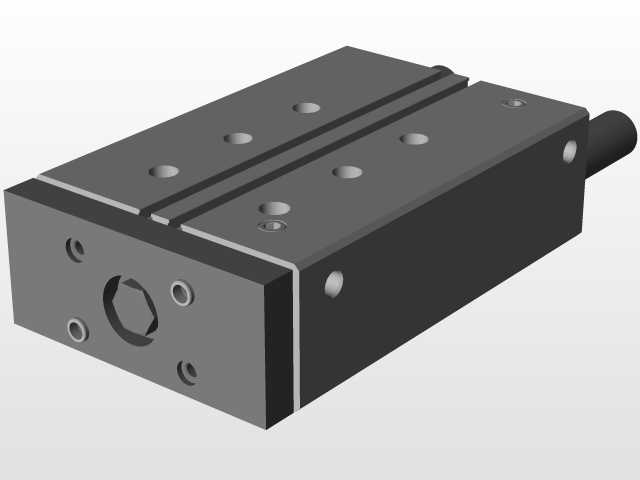

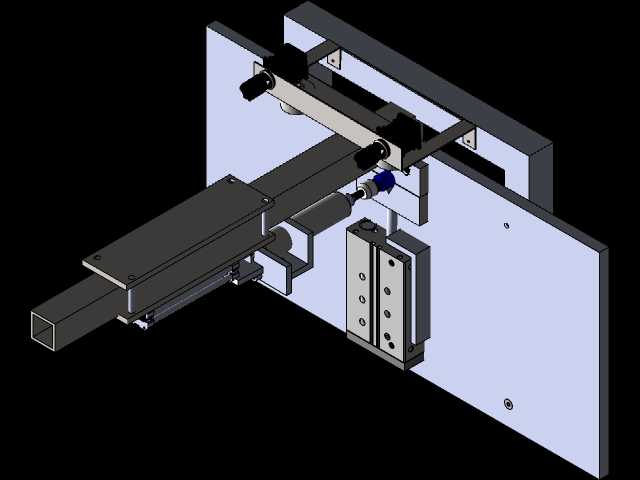

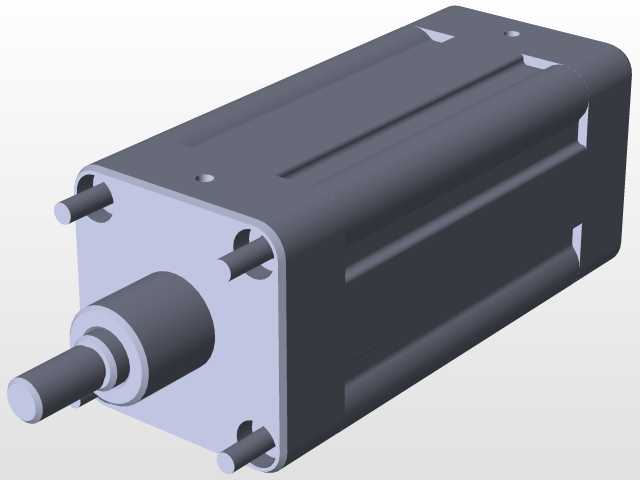

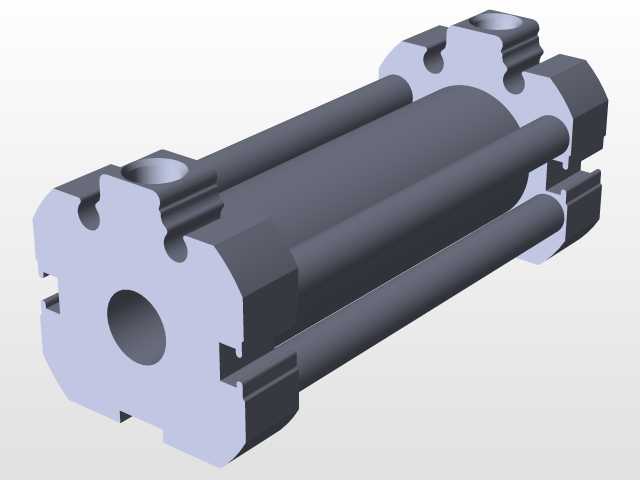

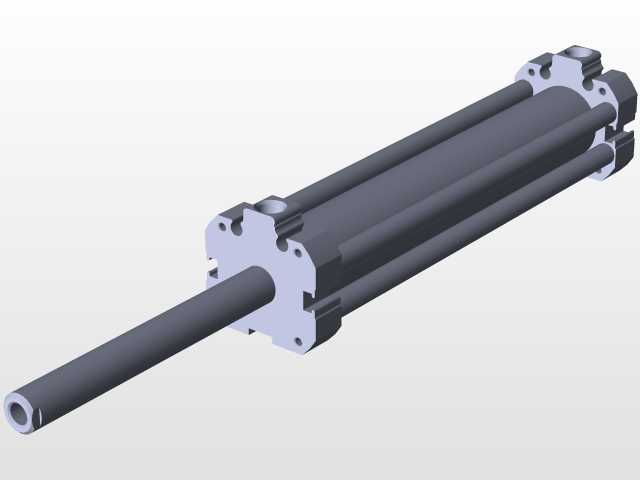

　　压合执行端采用直线滑台搭配导向轴的组合结构，滑台的行程根据粘性瓶的整体高度做适配设计，压头下行的最低位置刚好匹配瓶塞压入到位的深度，不会出现过压导致的瓶身破裂，也不会因行程不足出现塞体浮高的问题。压头下方的定位夹具采用分体式对中夹持结构，两侧的夹块开有与粘性瓶瓶身弧度完全匹配的弧形卡槽，夹块后侧连接微型导向组件与复位弹簧，上下料时可手动拉开夹块放置瓶体，松开后自动对中夹紧，保证瓶体中心与压头中心的同轴度控制在0.1mm以内，避免压合过程中瓶体偏斜。夹具两侧对称安装了百分表式压力指示表，可实时反馈压合过程中的夹持力与压合反力，作业人员可根据不同壁厚的粘性瓶调整夹持力度，避免薄壁瓶被夹裂，也能防止厚壁瓶夹持不稳出现移位。

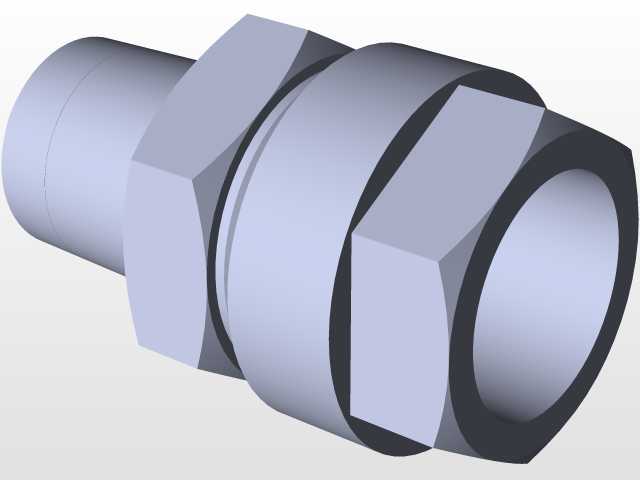

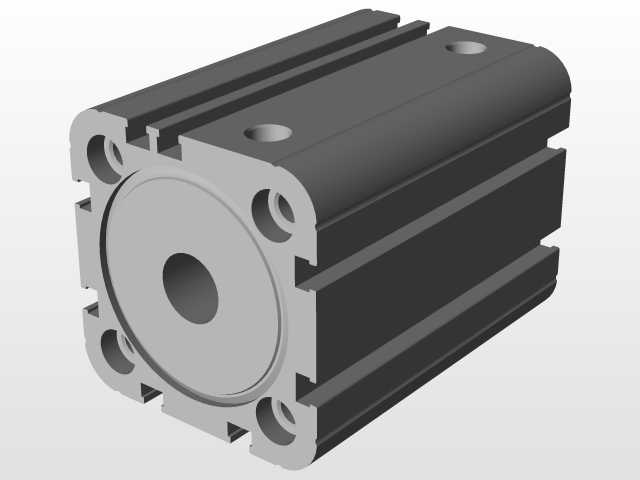

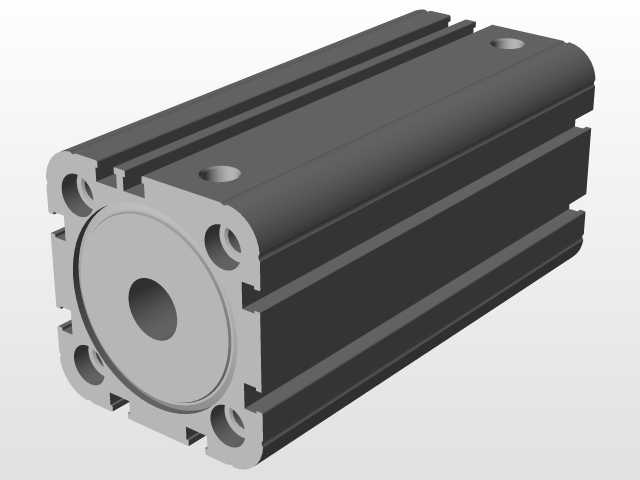

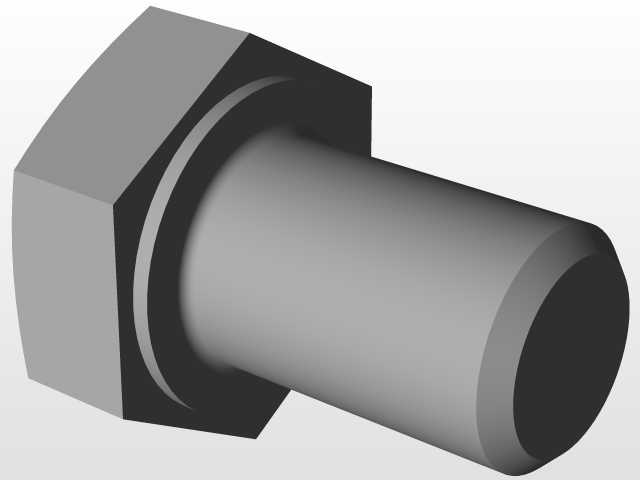

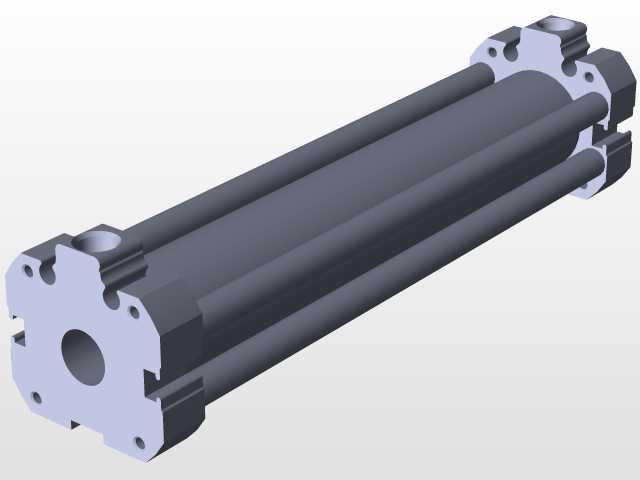

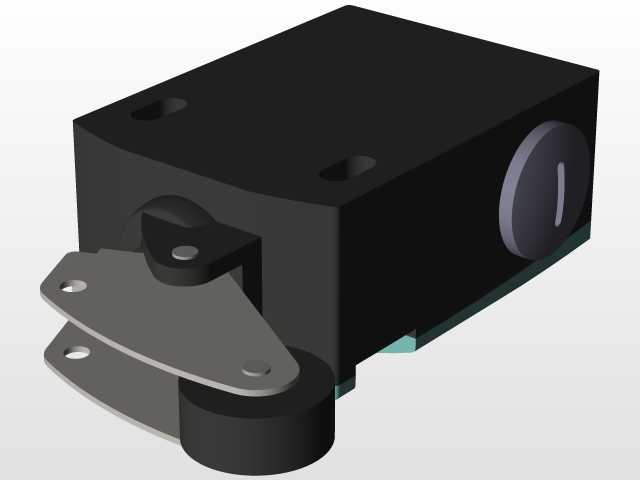

　　压合头的端部采用软质聚氨酯材质包裹，接触瓶口塞体时不会产生硬接触划伤，同时能保证压合面的受力均匀，塞体压入后与瓶口端面的平行度偏差不超过0.05mm，满足后续旋盖、贴标工序的定位要求。设计过程中充分考虑了换型的便捷性，夹块与压头均采用快拆式螺丝固定，更换不同规格粘性瓶生产时，仅需更换对应弧度的夹块与匹配尺寸的压头，整个换型过程不超过10分钟，无需重新调整整套机构的安装位置，适配多品种小批量的粘性瓶生产场景。整套机构的气动回路（若搭配气动驱动版本）预留了标准快插接口，可直接对接车间现有气源，电气控制端预留了IO接线端口，可接入流水线的联动控制系统，实现瓶体到位后自动压合、压合到位自动复位的全自动作业，也可切换为手动按钮控制模式，

　　适配小批量试生产的作业需求。结构上所有运动副均加装了防尘护套，避免粘性瓶生产过程中溢出的胶液、车间粉尘进入导向缝隙造成卡滞，日常维护仅需定期在导向轴表面涂抹少量润滑脂即可，维护成本极低。从安装尺寸来看，整套工装的横向宽度控制在300mm以内，纵向深度不超过250mm，整体高度不超过450mm，占用工位面积极小，即使在空间紧凑的小型生产车间也能灵活布置，底板的安装孔位采用通用孔距设计，可兼容多数现有工作台的安装孔位，无需额外打孔改造。在实际使用场景中，这套工装可将单工位的压合作业效率提升3倍以上，压合不良率从人工操作的8%左右降低到0.5%以内，同时避免了人工敲合过程中工具碰伤瓶身、砸伤操作人员的安全隐患，作业人员仅需完成上下料操作，无需掌握复杂的设备调试技巧，新员工经过10分钟培训即可独立上岗操作。针对粘性瓶材质偏软、易变形的特点，设计时特意在压合行程中加入了10mm的保压段，压头下行到压合位置后停留0.5秒再复位，保证塞体与瓶身充分贴合，避免塞体回弹导致的密封不严问题，夹块的夹持面也做了细纹防滑处理，压合过程中瓶身不会随压头的上行产生带起移位的问题。
