易装型蠕动泵泵头三维结构设计

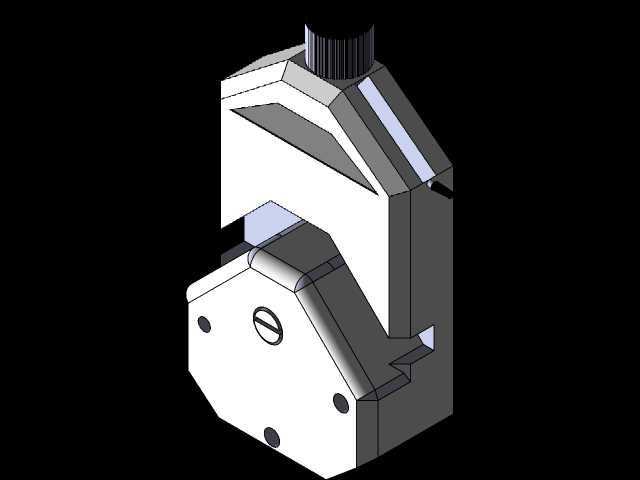

　　这款蠕动泵泵头的结构设计，核心围绕软管快速装夹、流体输送稳定性两大核心需求展开，适配实验室小流量流体传输、制药行业洁净流体输送、环保领域水样试剂精准传输等多场景使用需求。从结构布局来看，泵头采用上翻盖式快开结构，无需额外辅助工具即可完成软管的更换与装夹，翻盖与底座之间通过侧边的锁紧旋钮实现压紧定位，旋钮的阻尼行程经过反复校核，既能够保证压块对软管的压缩量处于合理区间，避免过度压缩导致软管过早疲劳破损，也能防止压紧力不足引发的流体回流、输送精度下降问题。泵头正面的压块采用多辊式圆周布局，工作过程中辊轮沿圆周轨迹匀速滚动，逐段挤压泵管形成连续的真空吸力，推动管内流体定向流动，这种结构设计能够保证流体仅在软管内部流动，

　　不与泵体金属部件产生直接接触，完全规避了流体输送过程中的交叉污染风险，对于需要严格保证洁净度的试剂输送、药剂传输场景适配性极强。从安装边界来看，泵头底部预留了标准的驱动轴连接孔位，孔位的公差配合按照过渡配合设计，能够直接适配市面主流的步进电机、直流减速电机输出轴，安装时仅需通过顶部的锁紧螺钉完成径向固定即可，不需要额外定制连接法兰，整体安装法兰面的尺寸控制在120mm见方范围内，能够适配多数小型台式蠕动泵的安装面板开孔需求，面板安装时的预留间隙仅需3mm即可满足装配公差要求。在结构细节设计上，泵头的软管卡槽做了渐变式导向结构，装夹软管时仅需将软管沿导向槽推入，扣合上盖后即可自动将软管定位到辊轮的挤压工作区，不需要手动调整软管的位置，

　　能够大幅减少日常更换软管的操作时间。辊轮的材质选用耐磨工程塑料，表面做了镜面抛光处理，滚动过程中与软管外壁的摩擦力控制在合理区间，既能够保证足够的摩擦力带动软管随辊轮做微量蠕动，也不会因为摩擦力过大刮伤软管外壁，有效延长软管的实际使用寿命。侧边的管路导向槽做了圆弧过渡处理，软管进出泵头的位置没有尖锐棱角，避免长期工作过程中棱角反复摩擦软管外壁造成的管路破损漏液问题。泵头的上盖采用透明高强度工程塑料材质，日常运行过程中可以直接观察到内部软管的工作状态、辊轮的运转情况，出现管路破损、辊轮卡滞等异常情况时能够第一时间发现，不需要拆开泵头即可完成初步故障排查。从功能特性来看，这款泵头支持多种壁厚的软管适配，

　　通过调整上盖的压紧行程即可匹配不同壁厚的软管，实现不同范围的流量调节，同一台泵头更换不同规格的软管即可覆盖0.1mL/min到数百mL/min的流量输送区间，能够满足不同场景下的流体输送需求。在设计过程中，所有转动部件的配合间隙都经过运动仿真校核，辊轮与销轴之间的间隙控制在0.05mm以内，既保证辊轮能够灵活转动，也不会因为间隙过大产生运转抖动，保证流体输送过程中的脉动控制在合理范围内，降低输送过程中的流量波动，对于需要精准控量的试剂添加、样品传输场景，能够有效提升输送精度。泵头的外壳边角全部做了圆角钝化处理，没有外露的尖锐边角，日常操作更换软管时不会划伤操作人员，符合实验室设备的安全设计规范。
