USB接口DC-DC降压电路板结构设计

　　日常做小型便携电子设备的供电适配时，经常会遇到供电电压与负载额定电压不匹配的问题，比如标准USB接口输出的5V直流电压，无法直接给需要3.3V、1.8V甚至更低电压的小型传感器、单片机最小系统、便携数码配件供电，这时候就需要用到集成在USB接口端的DC-DC降压模块，这类模块也是嵌入式开发、小型电子样机制作、便携外设改装场景里使用率极高的供电部件。

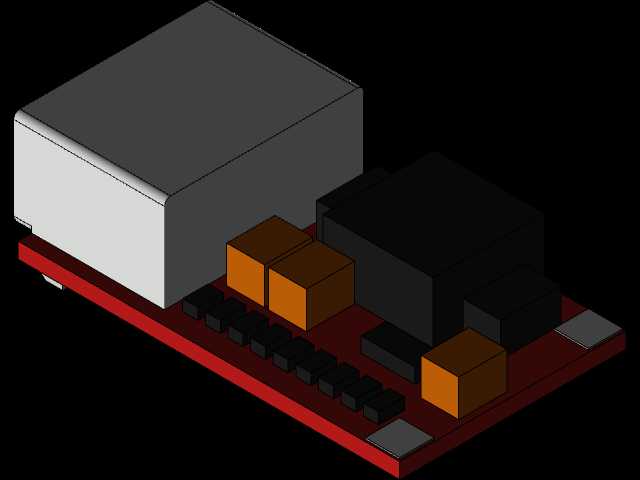

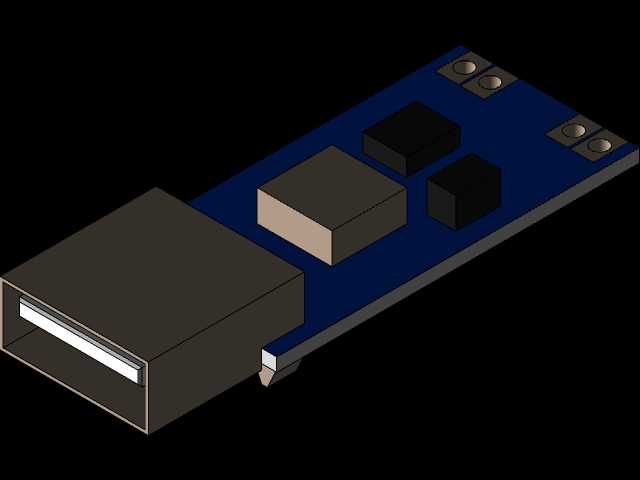

　　从结构设计角度看，这类USB直插式降压模块的外形边界完全围绕标准USB-A公头的安装尺寸做约束，整体板身采用狭长型FR-4玻纤板设计，板宽控制在12mm以内，板长不超过40mm，刚好可以直接插入常规USB母座，不会和相邻接口产生结构干涉，完全适配电脑USB口、普通充电头、移动电源等常见USB供电输出端的安装空间，不需要额外预留接线位置，插装即可完成供电输入的物理连接。板载元件的布局完全遵循低压直流开关电源的布线逻辑，输入端紧邻USB接口的位置预留了输入滤波电容的贴装位，用来滤除USB供电端的纹波干扰，避免输入电压波动影响后级降压电路的稳定性；核心降压芯片布置在板身中部，远离输入输出端的接插件，同时在芯片下方预留了足够的铺铜区域做散热，保证长时间带载工作时芯片结温不会超过额定阈值；功率电感紧邻降压芯片的开关引脚布置，尽可能缩短高频开关回路的走线长度，减少EMI辐射对周边敏感电路的干扰；输出端布置在板身的另一端，采用两个并排的焊盘作为电压输出接点，方便使用者直接焊接导线给负载供电，同时输出端也预留了输出滤波电容的位置，进一步压低输出电压的纹波，保证对供电纹波敏感的负载能稳定工作。

　　这类模块的实际用途覆盖了非常多的小型电子开发与改装场景，做嵌入式样机调试时，可以直接插在电脑USB口上，给 breadboard 上的单片机、传感器模块提供稳定的低电压供电，不需要额外外接笨重的台式电源；给老旧的便携数码设备改装供电时，比如给老式MP3、蓝牙模块改USB直供，就可以通过这类模块把5V电压降到设备需要的额定电压，避免过压烧坏设备；在小型DIY电子制作里，这类直插式模块不需要额外焊接输入接口，占用空间极小，可以直接集成在小型外壳内部，不会过多占用产品的内部安装空间。设计这类电路板结构的时候，首先要保证USB公头的定位尺寸完全符合USB-IF的规范要求，插脚的位置公差控制在±0.1mm以内，插入母座时的插拔力控制在标准范围内，避免出现插接过松导致接触不良、或者插接过紧损坏母座的问题；其次板上所有贴装元件的高度都要做统一约束，最高的元件高度不超过8mm，保证模块插入USB口后，不会被设备外壳、相邻接口的结构件挡住，能顺利插装到位；布线的时候要注意功率回路的走线宽度，输入输出的主回路走线宽度不小于1mm，能承载至少2A的持续电流，避免大电流负载下走线过热压降过大；信号地与功率地做单点连接，减少开关噪声串入输出端，影响供电质量。另外板身的两个边角做了45度倒角处理，避免插装时尖锐的板边刮伤USB母座的内部结构，也能减少安装时的对位阻力。不同于需要外接接线的独立降压模块，这种直插式结构完全省去了输入接线的工序，使用时的操作成本极低，同时板上预留的元件位可以根据实际的输出电流需求选择不同参数的电感、电容，适配1A到3A不等的输出电流场景，不需要重新设计电路板结构，只需要更换对应参数的贴装元件就能满足不同负载的供电需求。在实际选型使用时，只需要根据负载的额定工作电压、峰值电流选择对应输出规格的模块，直接插装在USB供电端即可完成供电搭建，不需要做额外的结构固定，依靠USB接口本身的插拔保持力就能完成模块的固定，非常适合快速样机搭建、小批量电子制作的场景使用。
