12V15W恒压LED驱动电源结构设计

　　在低压商用照明、户外景观亮化、小型设备指示光源的供电链路里，这类12V输出15W功率等级的驱动单元是应用频次极高的配套部件，区别于高压直驱的LED供电方案，它承担着交流输入到直流低压输出的转换、稳压、过载保护的核心作用，能给串联或并联排布的LED灯珠阵列提供稳定的1.25A直流供电，避免电压波动造成的灯珠光衰、频闪甚至烧毁问题。做这款驱动的三维结构设计时，最先要敲定的是内部电路板的排布边界，因为15W的功率等级不需要额外加装大面积散热鳍片，只需要依靠塑壳本身的导热筋条就能满足温升要求，所以外壳的内腔尺寸要完全贴合PCB板的长宽，预留出输入线、输出线的走线槽位，同时要在壳体内部设计定位柱，直接卡住PCB板的安装孔，

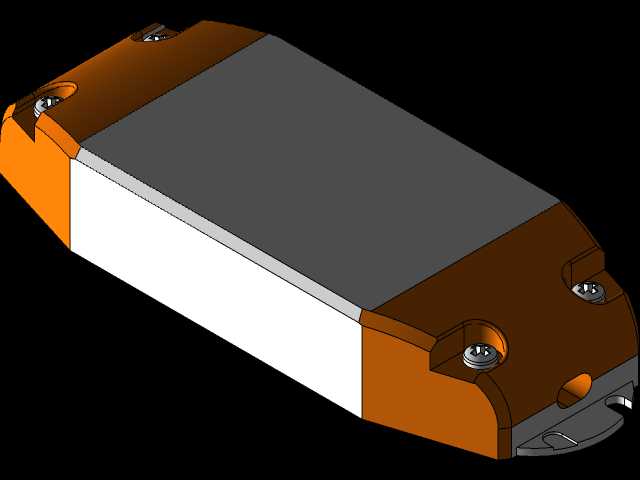

　　省去额外打胶固定的工序，适配自动化产线的快速装配需求。安装边界的考量要覆盖两类主流场景，一类是嵌入到LED灯具的内腔里，这时候外壳的外壁要做防滑的细筋纹理，塞进灯具预留的安装腔时不会出现松脱晃动，同时壳体的边角要做R2以上的圆角处理，避免装配时刮伤灯具内部的导线绝缘层；另一类是独立外置安装的场景，壳体背部要预留两个挂装孔位，孔距适配常规的自攻螺丝安装尺寸，不需要额外加装安装支架就能直接固定在墙面、设备壳体的平面上。功能结构的设计上，输入输出端的接线位要做防拉脱的压线结构，导线从壳体侧面的防水胶塞穿入后，会被壳体内的压线块压住，即使外部有拉扯力也不会直接作用在PCB的焊盘上，避免接线脱落造成的供电中断；

　　壳体的合盖结构采用卡扣加超声波焊接的组合方式，卡扣用来在焊接前定位上下壳的位置，超声波焊接完成后能达到IP40以上的防护等级，满足室内常规使用场景的防尘要求，不需要额外打密封胶，降低生产环节的物料成本。实际选型适配的时候，这款驱动能覆盖单条1米长度的5050低压灯带、15W以内的LED筒灯组、小型设备的背光指示光源等多种负载，输出端的稳压精度控制在±5%以内，即使输入电压出现小幅波动，输出给LED负载的电压也能保持稳定，不会出现肉眼可见的频闪问题。做三维建模的时候，要把内部的元器件高度差全部考虑进去，比如电解电容的高度、整流桥的厚度，都要在壳体内部预留足够的安全间隙，避免元器件贴到壳体内壁造成绝缘隐患，

　　同时壳体表面的标识区域要做下沉0.2mm的浅槽，后续丝印参数标识的时候不会因为摩擦脱落。不同于大功率LED驱动需要预留外置散热的安装位，这款小功率驱动的外壳表面只需要做均匀分布的浅散热槽，既能够增加壳体的散热面积，把内部元器件工作产生的热量及时散出，保证长时间工作的温升控制在安全范围内，又不会因为散热槽过深积累灰尘，影响长期使用的可靠性。在设备配套的场景里，这类驱动经常被集成到小型自动化设备的状态指示灯、机柜内部照明、商用展柜的照明系统里，所以外形尺寸要做的尽量紧凑，不会占用过多的设备内部安装空间，同时接线端的标识要清晰，区分输入的火线零线位和输出的正负极位，避免现场接线的时候出现接反的问题，造成驱动或者LED负载的损坏。
