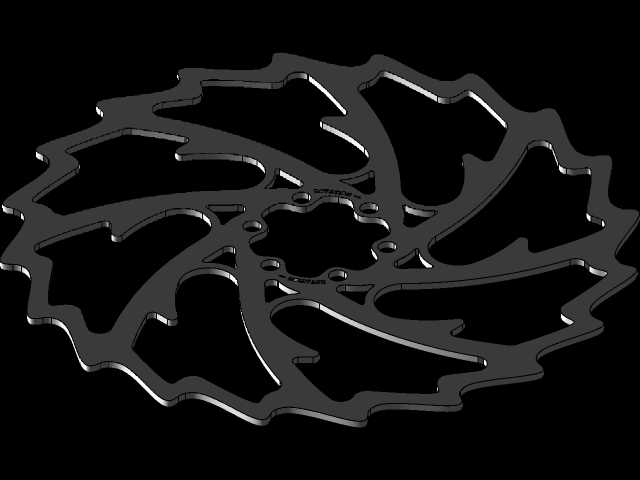

203mm规格下坡自行车盘式制动转子结构

　　在山地速降、重度越野下坡这类骑行场景中，制动系统的热稳定性、咬合响应速度直接决定骑乘安全边界，盘式制动转子作为制动系统里直接和来令片摩擦做功的核心部件，其结构设计、尺寸选型从来不是随意敲定的。这款203mm外径的下坡专用盘式制动转子，首先从尺寸边界上就瞄准了高强度骑行的需求——更大的摩擦半径意味着同等夹器夹紧力下能获得更高的制动力矩，同时更大的盘面面积也能在连续长距离制动时拓展散热接触面积，延缓热衰减出现的阈值，避免长下坡反复制动后制动力骤降的风险。

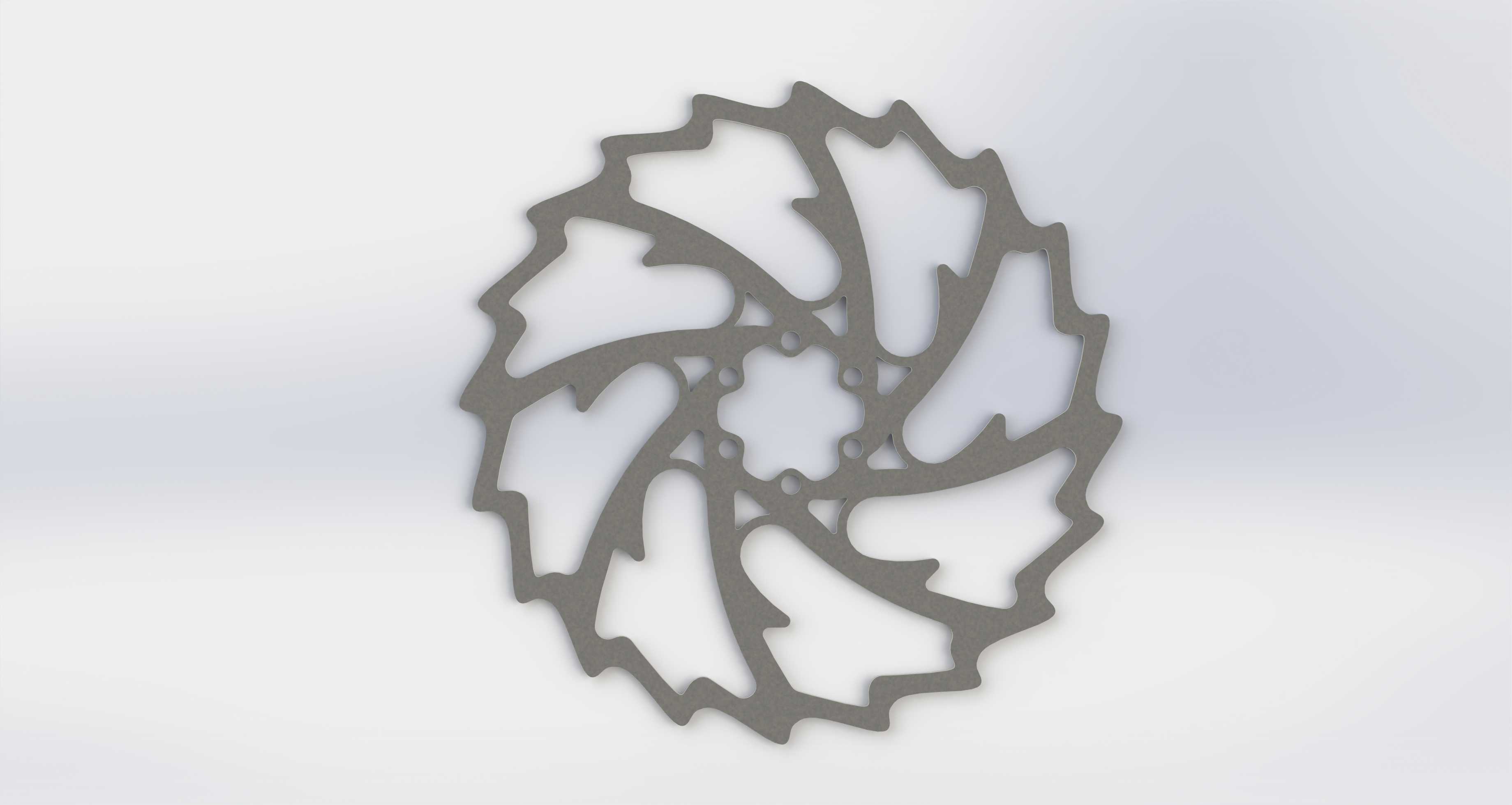

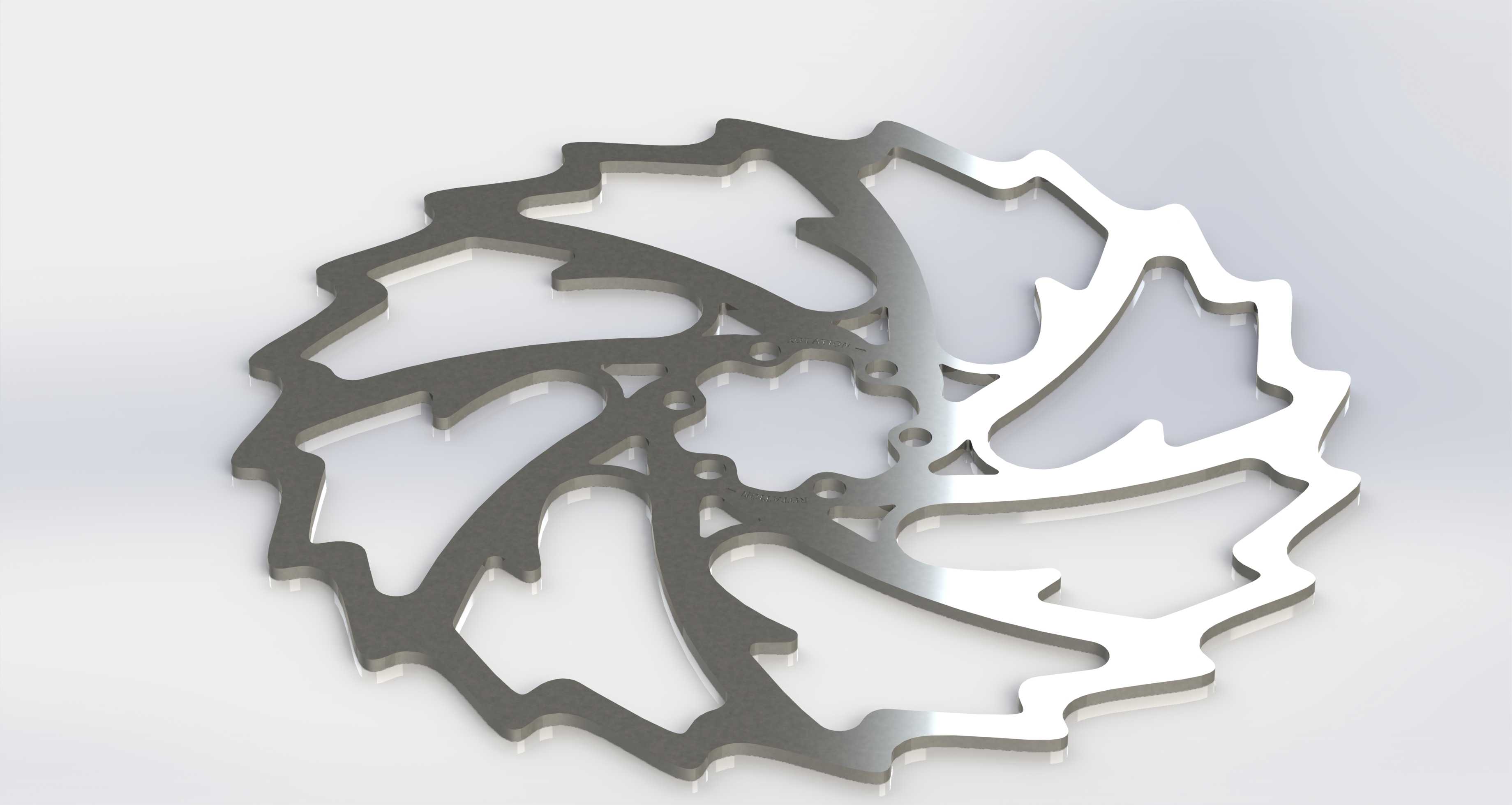

　　从结构设计思路来看，这款转子没有采用常规圆形整盘的轮廓，而是做了类似锯齿轮廓的外缘切边，这种设计并非单纯追求视觉辨识度：一方面，非连续的外缘轮廓在转子随车轮高速转动时，能够持续切割夹器周边的空气流，形成主动导风的效果，把摩擦产生的热量更快地带离盘面；另一方面，分段式的外缘结构也能释放盘面因摩擦升温产生的热应力，避免整盘结构在反复冷热循环下出现翘曲变形，导致制动蹭碟、制动力输出不均的问题。盘面的镂空结构也经过了力学拓扑优化，并非随意开孔：每一处镂空的筋条走向都沿着制动时的扭矩传递路径分布，在保证整体结构刚度、避免大力制动时盘面产生形变抖动的前提下，尽可能去除非承重区域的材料，降低转子自身的转动惯量——对于轮组转动部件来说，更低的转动惯量意味着车轮加速、变速时的响应更跟手，不会给骑乘带来多余的拖拽感。

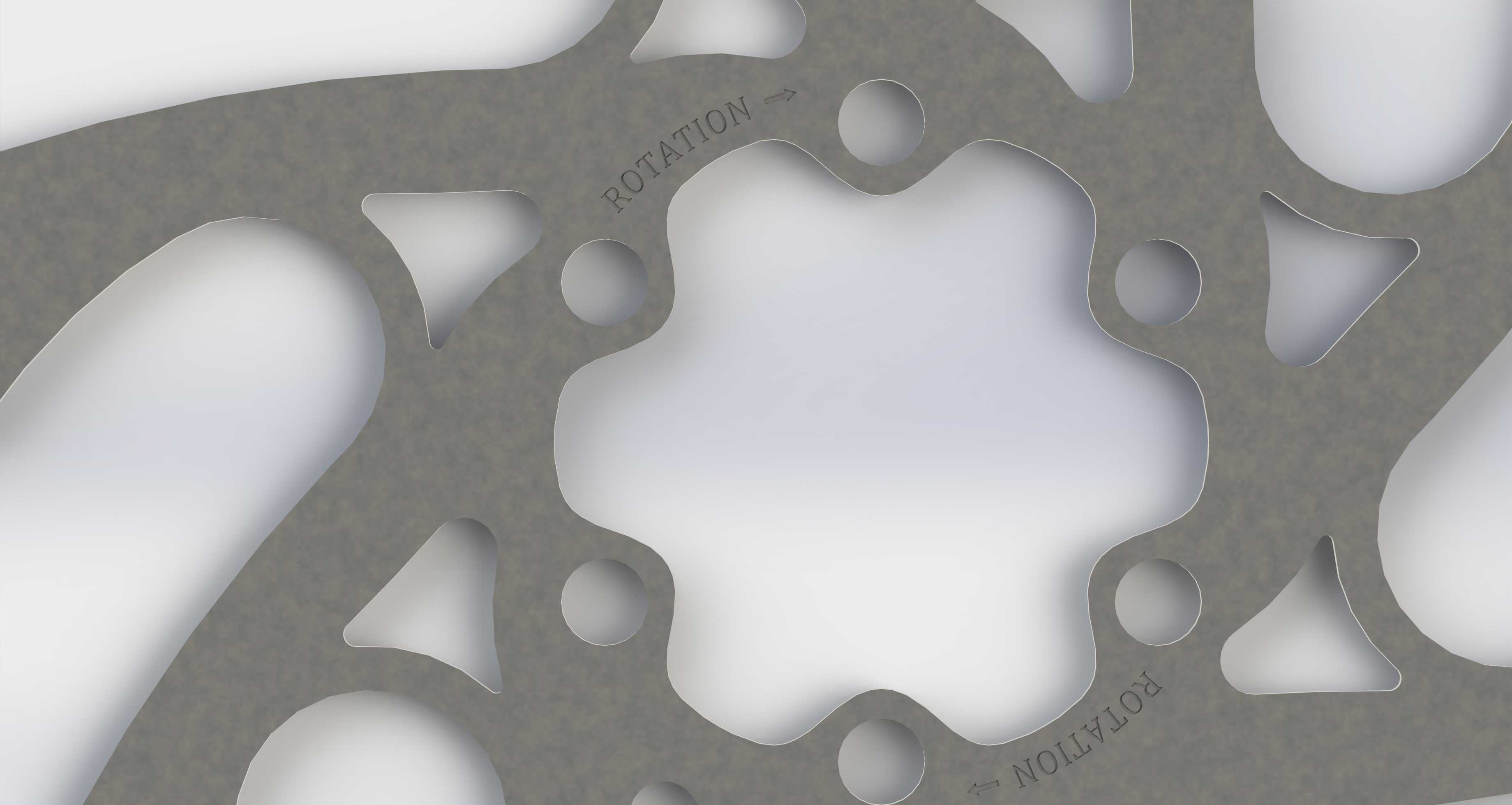

　　安装边界上，这款转子采用六钉锁死的安装接口，这是山地车重度骑行场景下的通用标准接口，相比中锁结构，六钉接口的锁紧接触面积更大，在大制动力矩冲击下不容易出现转子移位的问题，安装孔位的位置度公差严格控制在行业通用标准范围内，能够适配市面上绝大多数主流规格的碟刹花鼓，不需要额外做转接调整。转子的厚度设定也匹配金属烧结来令片的使用场景，足够的厚度余量能够支撑长时间的摩擦损耗，延长部件的更换周期，同时盘面的平整度公差控制在微米级，保证制动时来令片和盘面的接触是均匀面接触，不会出现点接触导致的制动异响、局部过热烧蚀来令片的问题。

　　实际使用场景中，这类大尺寸下坡专用转子，通常搭配四活塞甚至六活塞的油压夹器使用，在飞包落地后轮重刹、连续弯道前点刹减速、长下坡持续拖刹这类极端工况下，结构强度冗余足够支撑瞬时大扭矩的冲击，不会出现盘体开裂、形变的失效问题。很多骑友在重度越野时遇到的小腿被转子刮擦伤的问题，其实和转子的外缘轮廓设计有一定关联，这款转子的外缘切边做了相应的倒角处理，虽然类似锯齿的轮廓提升了散热和排屑能力，但安装时仍需要注意盘面的朝向，保证导风筋的方向和车轮前进方向匹配，才能最大化发挥散热设计的作用，同时避免不必要的剐蹭风险。另外，转子的材质选用了常见的马氏体不锈钢材质，经过相应的热处理工艺后，表面硬度足够承受来令片的反复摩擦，不容易出现拉伤沟槽，同时不锈钢材质本身的防锈特性也能适应山地骑行中遇到的泥水、雨水浸泡场景，不会因为锈蚀导致制动摩擦力下降。

　　从三维建模的角度来看，这类薄壁盘类零件的建模重点在于安装孔位的位置度精准控制、筋条和盘面过渡处的圆角处理——如果过渡处没有做合理的圆角，在受力时会出现明显的应力集中点，反复制动载荷下很容易在应力集中处萌生裂纹，最终导致盘体断裂。建模时需要先确定中心安装基准，再以基准为中心阵列分布六个安装孔，之后根据扭矩传递路径绘制筋条的轮廓线，通过拉伸、切除命令做出主体结构后，对所有的锐边做倒角和圆角处理，最后再做外缘的轮廓切除，保证整个盘体的质量分布均匀，避免高速转动时出现动平衡超差的问题——动平衡不合格的转子装车后，高速骑行时会出现明显的车轮抖动，不仅影响骑乘手感，还会加速夹器活塞、花鼓轴承的磨损。
