首尔Acrich3 8.5W圆形LED光源模组

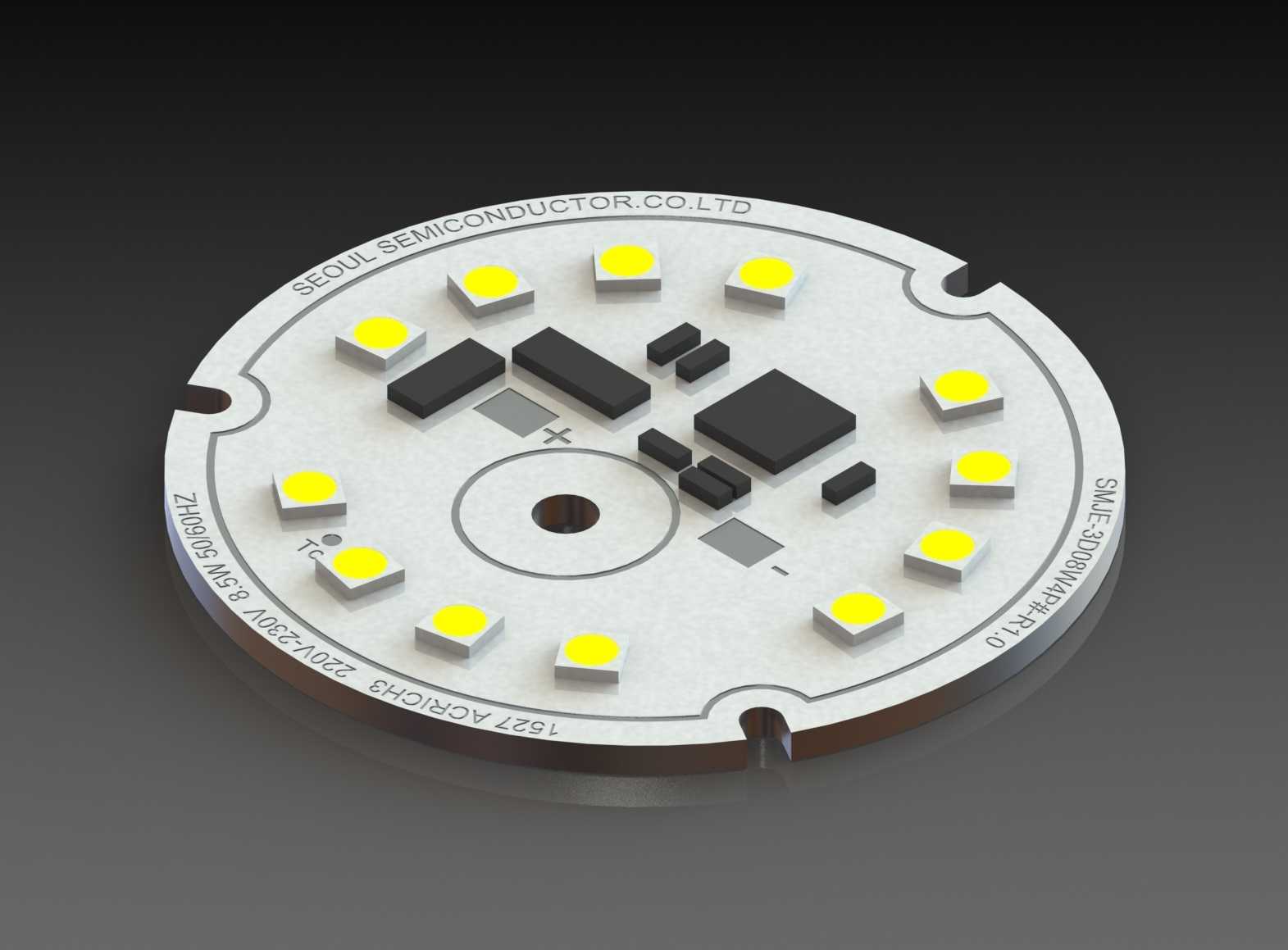

　　这款圆形LED光源模组是面向民用、商用照明场景开发的一体化光源组件，核心适配绝大多数现有TRIAC调光器的使用需求，在调光全程不会出现电能质量劣化、发光效率折损的问题，可直接替换传统同功率卤素灯杯、嵌入式筒灯内的老旧光源，也可集成到轨道射灯、展柜照明、厨卫平板灯等成品灯具中，适配家装吊顶暗装、商业展陈重点照明、办公区域基础照明等多类场景。从结构设计来看，模组采用圆形铝基板作为载体，基板边缘预留三处对称的缺口式安装位，中心设置单孔定位结构，安装时可通过中心孔快速与灯具散热基座对位，边缘缺口既可以避让灯具内部的走线凸台、固定卡扣，也能作为穿线位简化布线流程，整体安装边界完全匹配常规MR16、GU10规格灯座的适配尺寸，

　　不需要额外修改原有灯具的结构即可完成替换。基板上的12颗LED灯珠采用环形均匀排布，每颗灯珠的发光角度经过校准，整板出光无明显暗区，配光均匀度满足常规室内照明的要求，不需要额外增加透镜匀光结构即可实现柔和的出光效果。板载的驱动元器件全部采用贴片式封装，集中布置在灯珠环绕的中心区域，元器件布局避开了灯珠的正下方散热路径，同时所有元器件的高度均低于灯珠的发光面高度，不会对出光造成遮挡，一体化的驱动设计省去了外置驱动的安装空间，可进一步缩小整灯的结构体积。设计过程中充分考虑了散热路径的优化，铝基板本身作为导热载体，背面可直接贴合灯具的散热壳体，灯珠的焊盘与基板散热层之间做了导热过孔设计，可将灯珠工作产生的热量快速传导到外部散热结构上，

　　保证长时间工作时结温处于合理区间，延缓光衰速度。板载的Acrich3驱动芯片支持TRIAC调光的无频闪匹配，在调光过程中不会出现低端截止、调光跳变的问题，从最低亮度到满功率输出的过程平滑线性，同时驱动电路自带过流、过压保护，可适配常见的市电电压波动场景，不需要额外增加保护元件。从实际使用的角度来看，这款模组的一体化设计大幅降低了灯具组装的工序复杂度，生产端不需要单独采购驱动、光源板再进行焊接组装，单块模组即可完成光源与驱动的全部功能，可有效提升整灯的装配效率，同时贴片元器件的布局经过优化，波峰焊过程中不会出现元器件移位、虚焊的问题，生产良率更有保障。对于三维建模与结构设计从业者来说，

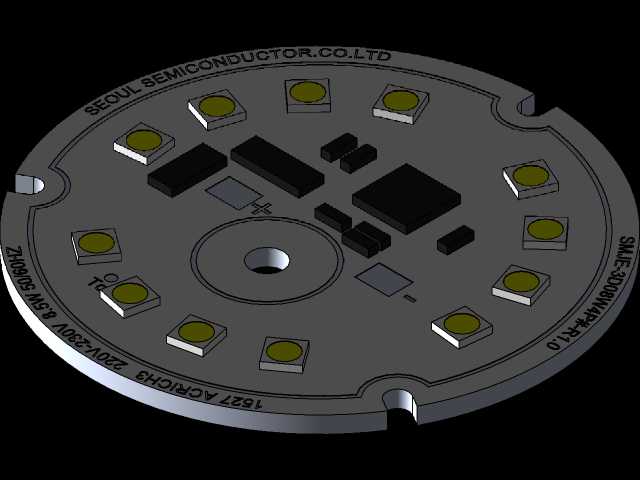

　　这款模组的模型可直接用于各类照明灯具的结构干涉校验、装配模拟，在设计筒灯、射灯等产品时，可直接调用该模型匹配灯腔内部的空间尺寸，校验安装位、走线空间、散热间隙是否符合设计要求，不需要重新测绘光源板的尺寸，可有效缩短灯具开发的建模周期。模型完整还原了基板上所有元器件的外形尺寸、安装位置，包括每颗灯珠的高度、贴片元件的轮廓、边缘缺口与中心孔的精确尺寸，可直接用于装配干涉检查、散热仿真的模型前置准备，也可用于产品渲染阶段的光源组件展示，还原成品灯具的内部结构细节。
