常规办公用回形针金属夹持件结构设计

　　日常办公场景里，这类金属回形针是桌面文件整理最常用的小五金件，别看结构简单，实际设计时要兼顾夹持力、插拔顺滑度、反复使用的抗疲劳性，很多刚入行的结构工程师做这类小零件时容易忽略细节，做出来的成品要么夹不住纸容易滑脱，要么插拔时刮破纸面，甚至用几次就出现金属疲劳断裂的问题。

　　从实际使用场景出发，回形针的核心用途是临时夹持少量纸质文件，不需要像订书钉那样破坏纸张纤维，可反复拆装使用，适配办公文档整理、票据临时归集、图纸边角临时固定等多种场景，部分生产场景里也会用同结构的大尺寸变体来夹持轻薄的塑料片、标签吊牌等物料。设计这类零件时，首先要确定金属丝的线径，常规办公款的线径一般在0.8mm到1mm之间，线径过粗会导致整体弹性不足，掰开需要的力度太大，日常使用费力，线径过细则夹持力不足，夹超过10张A4纸就容易松脱，甚至轻微晃动就会掉落。

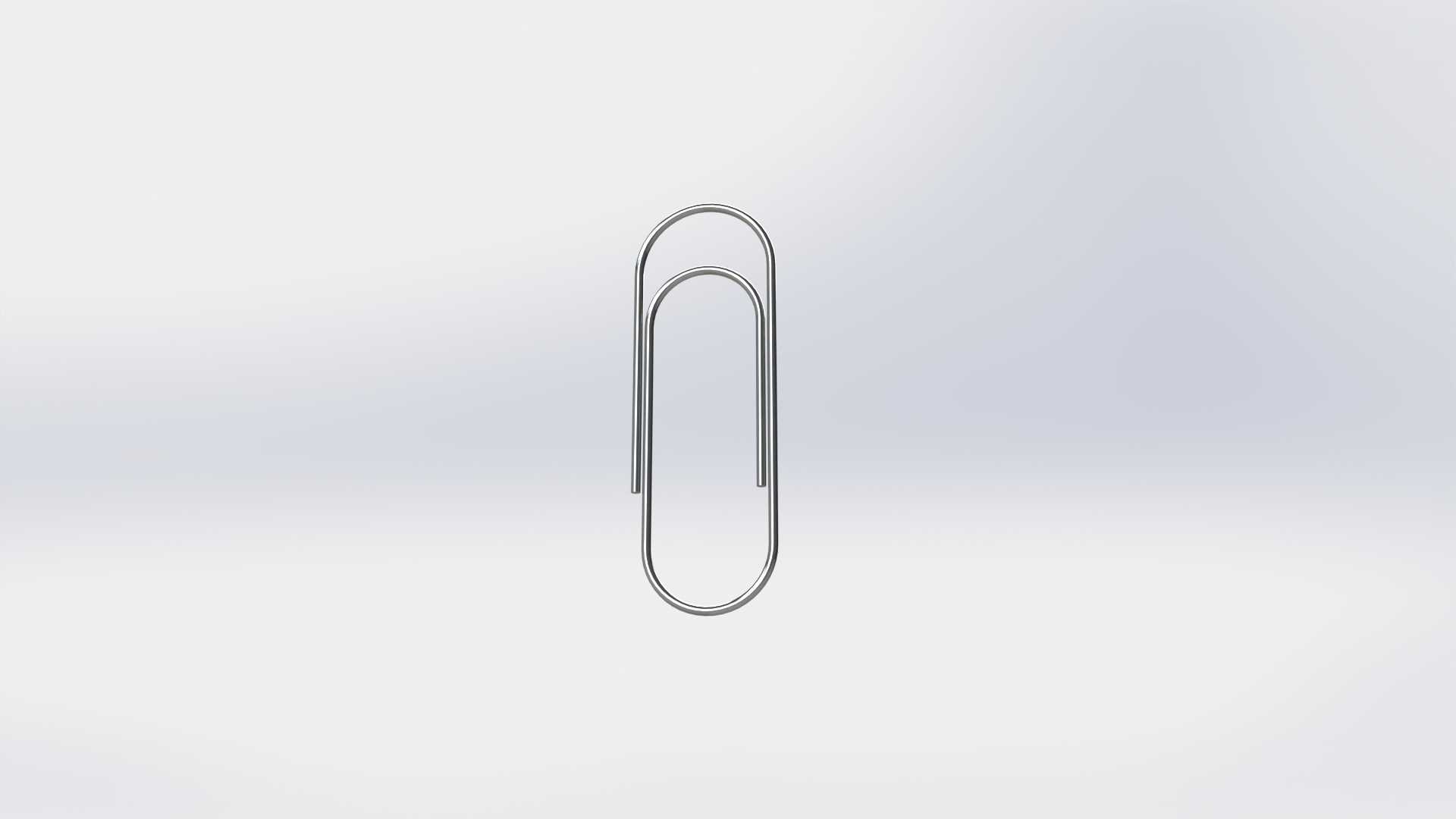

　　整体的外形采用双环嵌套的连续弯曲结构，没有额外的拼接焊点，依靠单根金属丝的连续冷弯成型，生产效率高，结构一致性好。外层大环的长度一般控制在30mm到33mm之间，宽度在7mm到8mm之间，这个尺寸刚好适配常规A4纸的边角夹持，不会因为尺寸过大突出纸面太多影响文件堆叠，也不会因为尺寸过小导致夹持接触面积不足，容易在纸张上留下压痕。内层小环的尺寸要比外层大环小一圈，两者的间隙控制在1.2倍线径左右，这个间隙刚好能容纳20张左右的常规70gA4纸，插入纸张时，内外环的过渡圆弧会顺着纸面滑入，不会出现尖锐边角刮纸的问题。

　　设计弯曲圆角的时候，所有转角都不能做成直角，必须保留R1.5到R2mm的过渡圆角，一方面是冷弯工艺的要求，避免金属丝在弯曲位置出现应力集中导致断裂，另一方面是使用安全的要求，避免尖锐的转角划伤手指或者刮破文件表面。金属丝的两个端头位置要做磨圆处理，不能留剪切后的尖锐毛刺，这是很多低成本回形针容易忽略的细节，毛刺不仅容易刮纸，还可能在拿取时划伤使用者的手部皮肤。

　　从材料选择来看，这类零件一般采用镀锌低碳钢丝或者镀镍钢丝，材料的屈服强度要控制在合适区间，既要保证掰开后有足够的回弹力提供夹持力，又要保证有一定的塑性变形能力，不会因为轻微的过度掰开就直接断裂。表面镀层要均匀，避免长期使用出现生锈的问题，污染夹持的文件纸面。

　　建模的时候要注意金属丝的连续曲率变化，尤其是内外环连接的弯曲段，要保证曲率平滑过渡，不要出现折线拐点，否则不仅成型时容易出现应力断裂，实际使用时的弹力分布也会不均匀，导致局部夹持力过大留下压痕，局部夹持力不足容易松脱。安装使用时没有额外的固定要求，只需要将开口端对准待夹持的文件边角，顺着纸面推入即可，取下时只需要轻轻掰开外环就能顺利抽出，不会对纸张造成不可逆的损伤。

　　很多人觉得这类小零件结构简单不需要严谨设计，实际上要做到批量生产时一致性好、使用手感顺滑、反复使用不失效，每一个尺寸参数、每一段弯曲曲率、材料的力学性能选择都要经过反复验证，比如内外环的间隙如果大了0.2mm，夹持力就会下降30%左右，夹少量纸张时很容易脱落；如果间隙小了0.2mm，插入纸张时的阻力就会明显变大，使用起来很费力，甚至会把纸张顶出褶皱。还有整体的弧度设计，外层大环的背部圆弧要做轻微的外凸处理，保证夹持时和纸面的接触是线接触而非点接触，减少单位面积的压力，避免在纸张上留下难以消除的压痕。
