多规格槽口式轴端耦合连接件结构

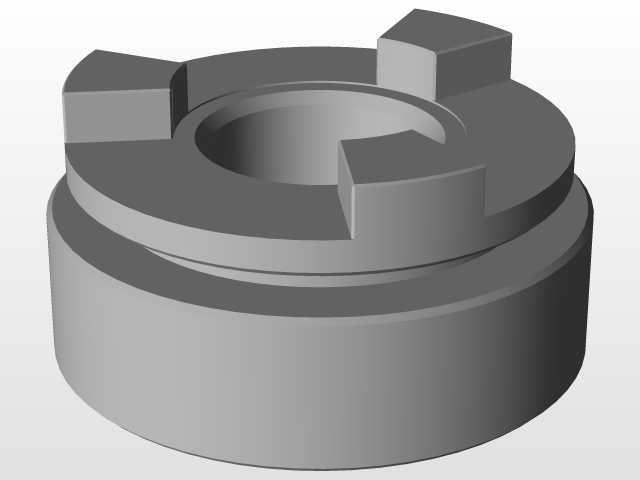

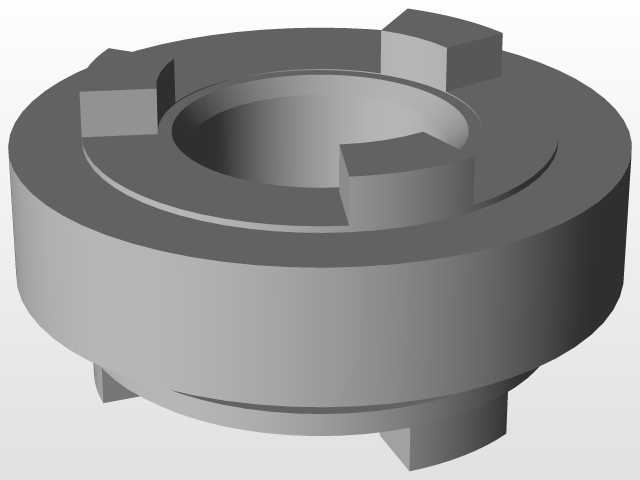

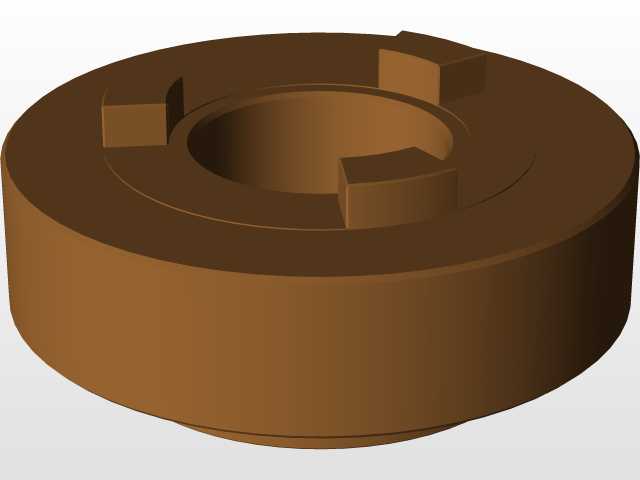

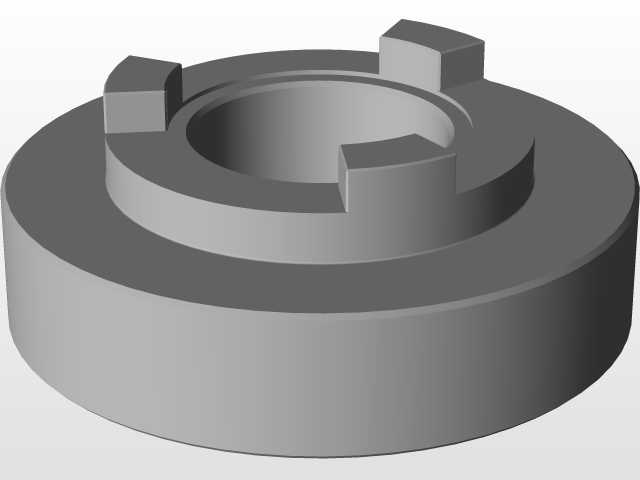

　　这类耦合连接件主要应用在中小功率传动系统的轴端对接场景，常见于轻工自动化输送线、小型机床进给机构、包装设备的动力传递节点，用来补偿两根对接轴之间的少量径向、角向偏移，避免轴系因安装对中误差产生额外的交变载荷，延长传动轴与配套轴承的使用寿命。从结构设计来看，这批耦合件采用了统一的端面槽口啮合形式，每个零件的对接端都加工有均匀分布的凸爪与对应凹槽，装配时两个配对件的凸爪嵌入对方凹槽，配合中间的弹性缓冲垫（图中未展示配套垫体，属于该类耦合件的常规配套件）即可传递扭矩，相比键连接的刚性对接，这种结构装拆更便捷，不需要额外加工键槽，对轴的加工精度要求更低，适合频繁拆装维护的传动工位。

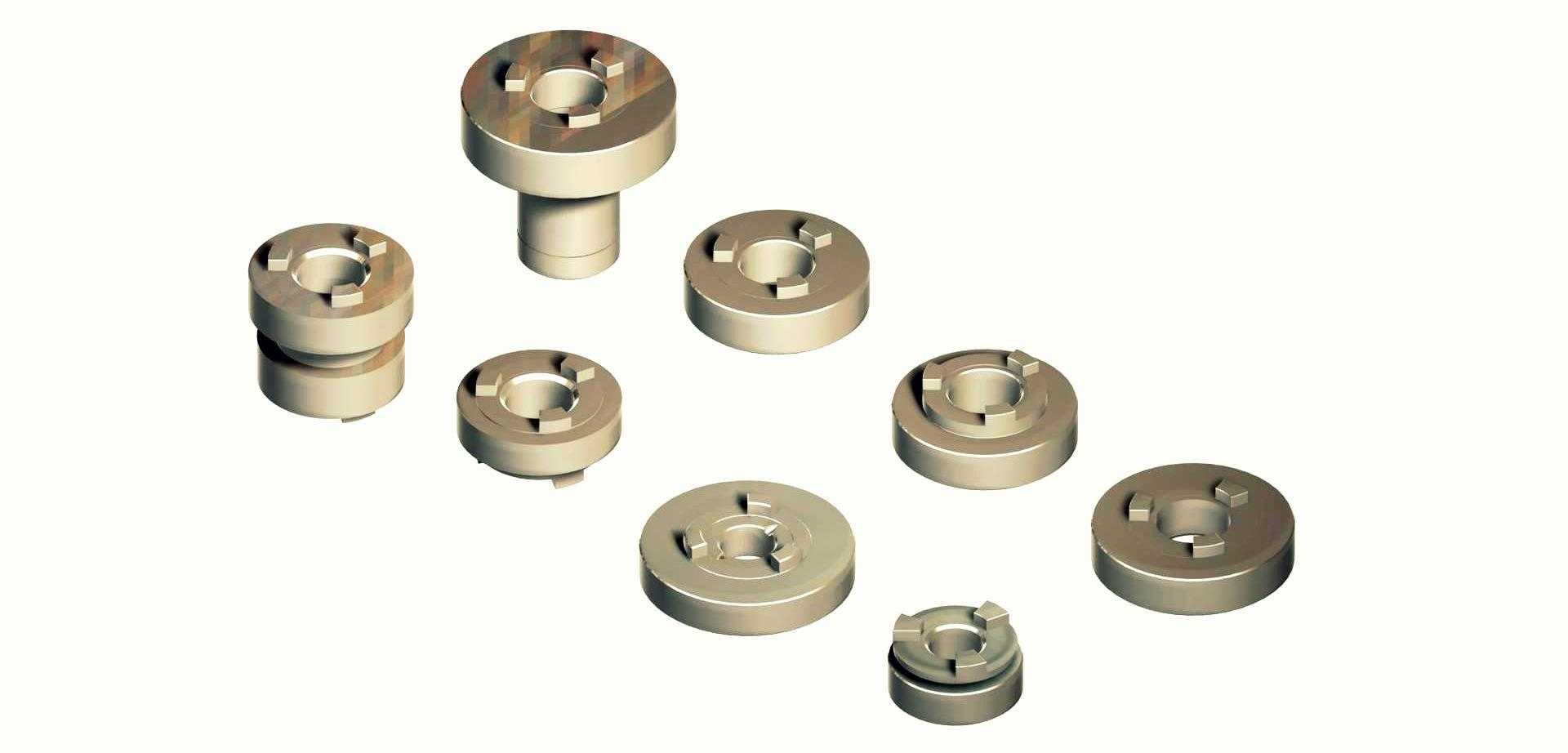

　　不同尺寸的耦合件对应不同的扭矩传递区间，最小规格的零件整体高度不超过20mm，对接轴径适配范围在6-10mm，可传递的额定扭矩在5N·m以内，多用于小型传感器转轴、微型输送带的动力对接；最大规格的零件整体直径接近40mm，对接轴径适配范围在18-25mm，可传递额定扭矩达到45N·m，能满足小型减速机输出轴与执行机构的连接需求。所有零件的安装边界都做了统一的工艺优化：非对接端的外圆都加工有退刀槽与安装定位轴肩，轴肩端面的垂直度公差控制在0.02mm以内，保证装配后耦合件与轴的同轴度，避免高速转动时出现偏摆；端面槽口的啮合面都做了0.2mm的倒角处理，既可以在装配时起到导向作用，也能避免应力集中导致槽口崩裂，延长零件的疲劳寿命。

　　设计过程中优先考虑了零件的通用性，所有规格的耦合件槽口分布角度都采用了90°四等分设计，同尺寸规格的零件可以完全互换，不需要配对研磨，降低了备件储备的成本；零件主体采用合金结构钢加工，表面做了发黑处理，具备基础的防锈能力，适合在无强腐蚀的常规车间环境下长期使用。在实际选型时，需要先确认对接轴的轴径、所需传递的最大扭矩、轴系的允许偏移量，再对应选择合适规格的耦合件，安装时要保证两个对接件的端面间隙控制在1-2mm，给弹性垫预留足够的变形空间，避免刚性接触产生异响与磨损。这类耦合件相比传统的刚性联轴器，对安装对中的容忍度更高，在一些安装空间受限、无法保证高精度对中的工位，能大幅降低现场安装调试的难度，同时减少轴系运行过程中的振动传递，提升整套传动机构的运行稳定性。
