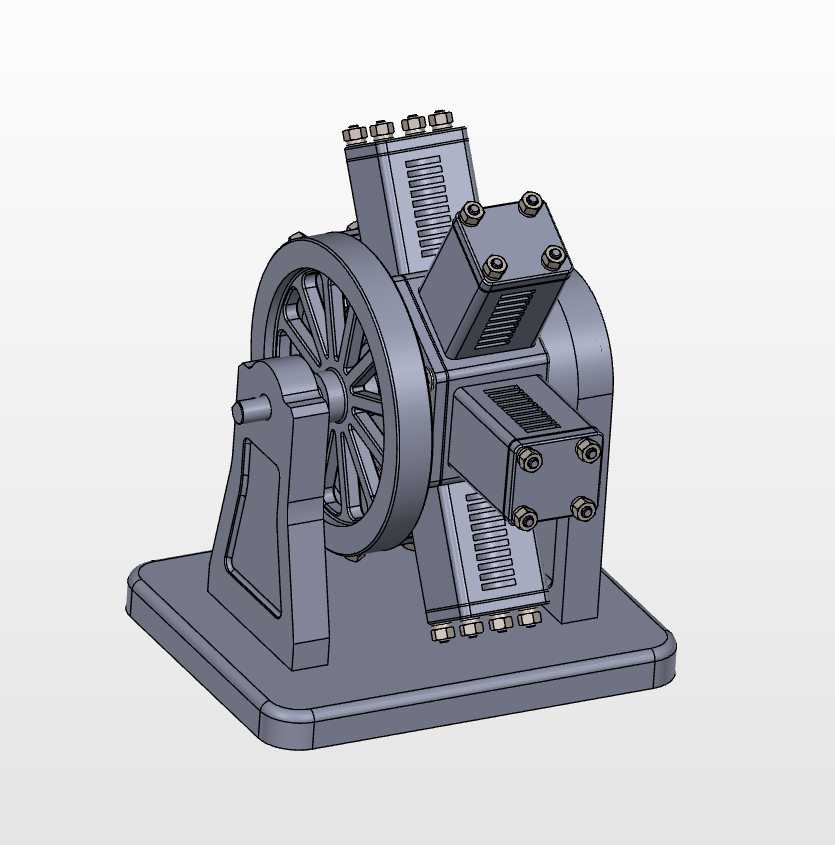

V型布局气动六缸动力装置结构设计

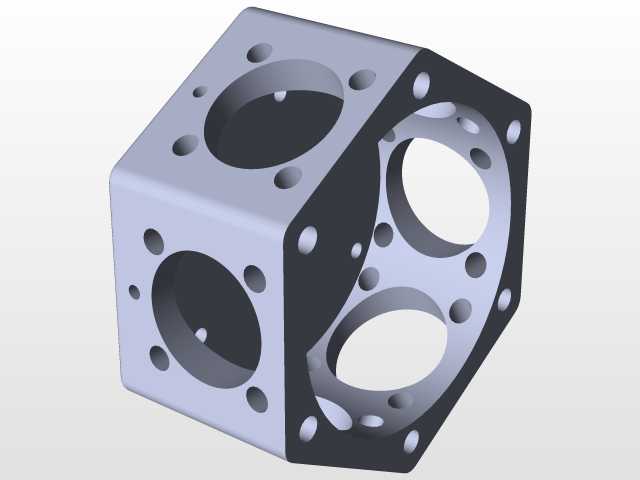

　　在小型气动动力输出场景中，压缩空气驱动的动力单元一直是教学演示、低压动力工位、防爆作业场景下的核心执行部件，这款六缸气动动力结构采用V型对称缸体布局，区别于直列缸体的单侧排布，三对缸体沿曲轴中心呈夹角对称布置，能够大幅抵消活塞往复运动产生的一阶惯性力，运行过程中曲轴的径向受力更均衡，整机振动幅度控制在更低水平，不需要额外加装大质量减震底座即可稳定运行。从实际应用场景来看，这类气动动力单元可适配小型教具演示台、防爆车间的低压动力输出工位、无电力供应场景下的压缩空气驱动作业装置，也可作为气动工具的动力核心模块，替代传统电机驱动方案，在有易燃易爆气体的作业环境中，压缩空气驱动不存在电火花风险，安全冗余度更高。

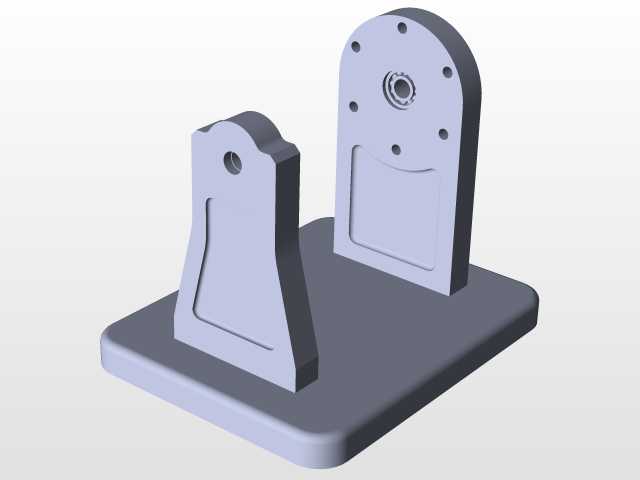

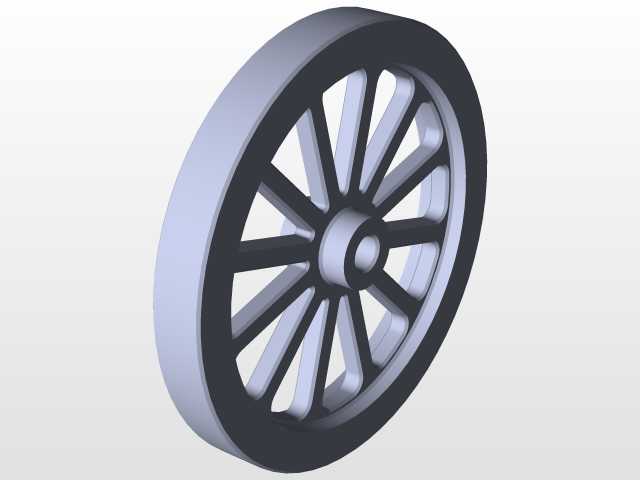

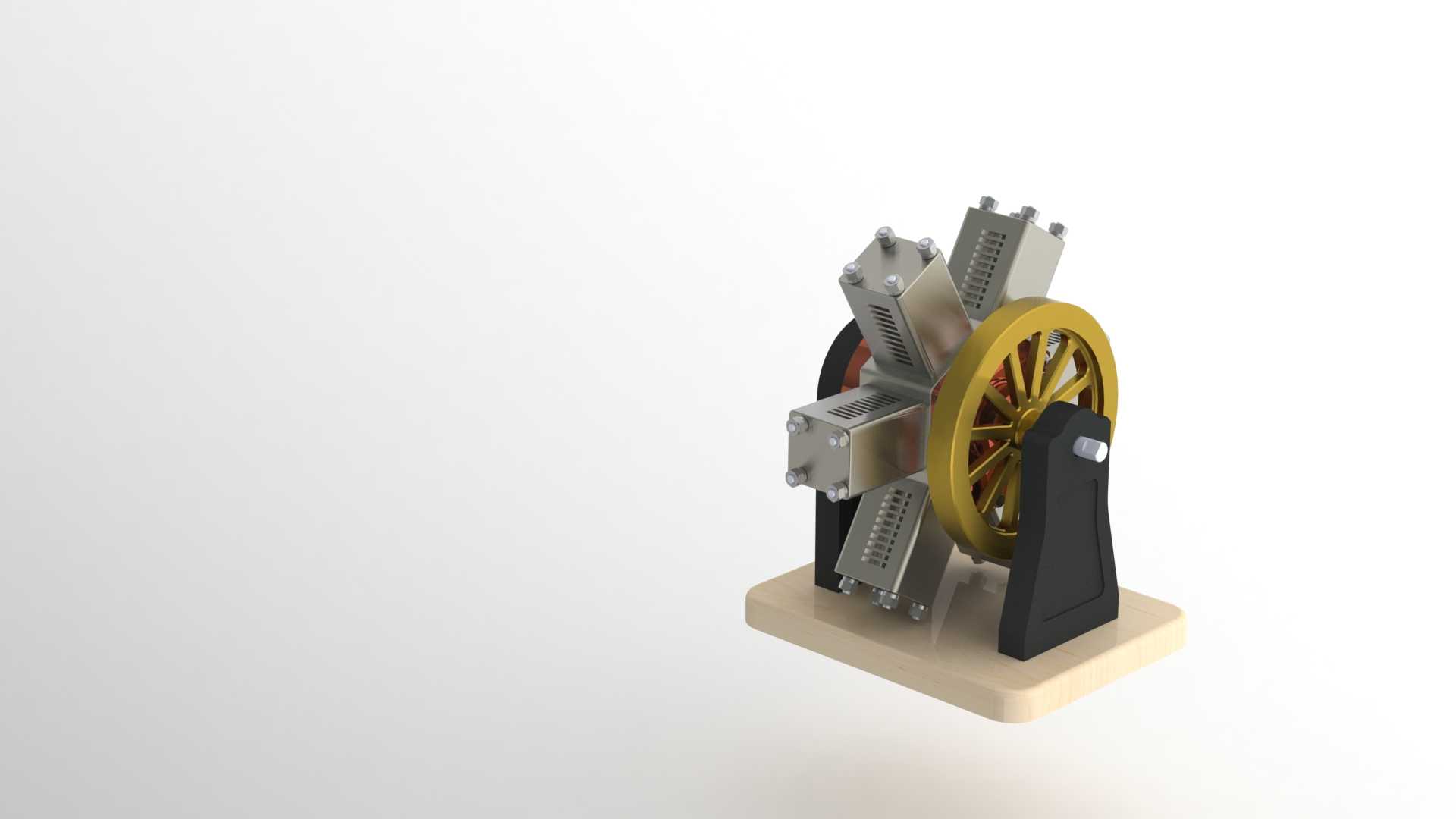

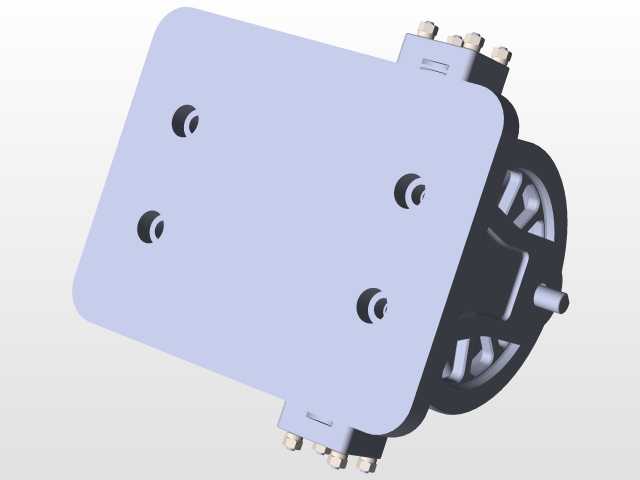

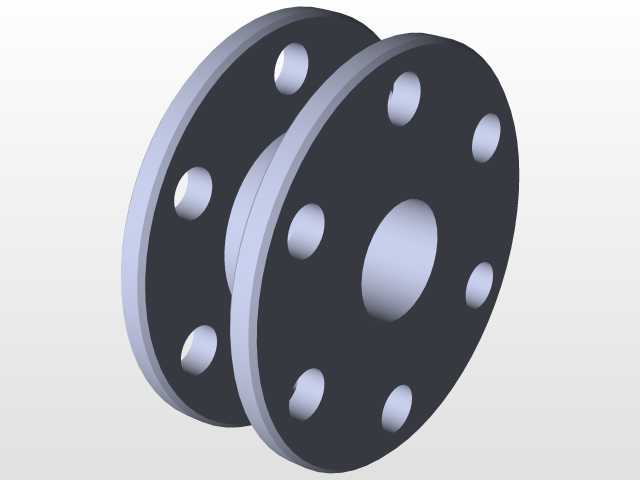

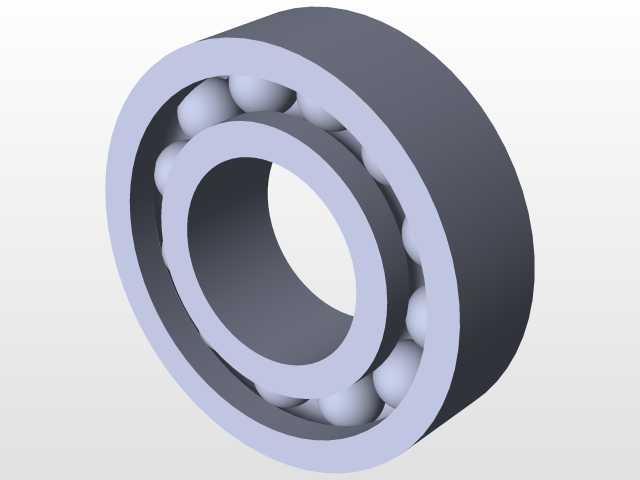

　　整机采用一体式铸造底座作为承载基础，底座边缘设置有均匀分布的安装沉孔，安装孔位的孔距按照通用小型动力单元的安装边界设计，可直接适配现有多数小型动力台架的安装螺孔，不需要额外加工转接板，降低现场安装的改造成本。底座上方集成了曲轴支撑座，支撑座采用加厚肋板结构，能够承受曲轴高速转动时的径向载荷，避免长期运行后支撑座出现形变导致的曲轴同轴度偏差。飞轮布置在曲轴输出端一侧，大直径辐条式飞轮依靠自身转动惯量储存动能，能够平滑活塞往复做功时的动力波动，让输出轴的扭矩输出更平稳，避免出现低速运转时的卡顿现象，飞轮端面预留有联轴器安装定位止口，可直接连接不同规格的联轴器，对接负载端的传动轴，适配不同的扭矩输出需求。

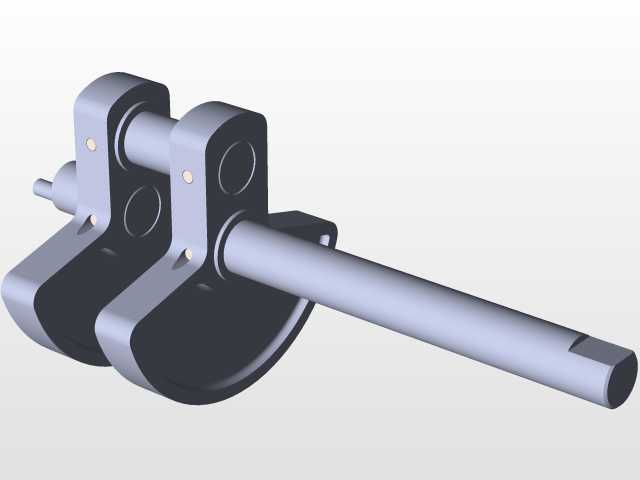

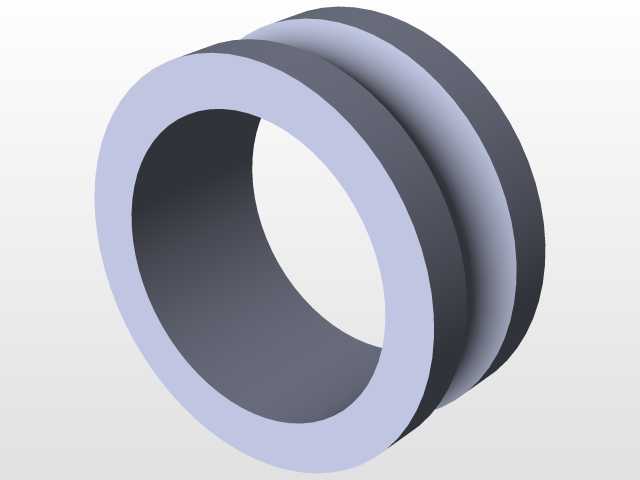

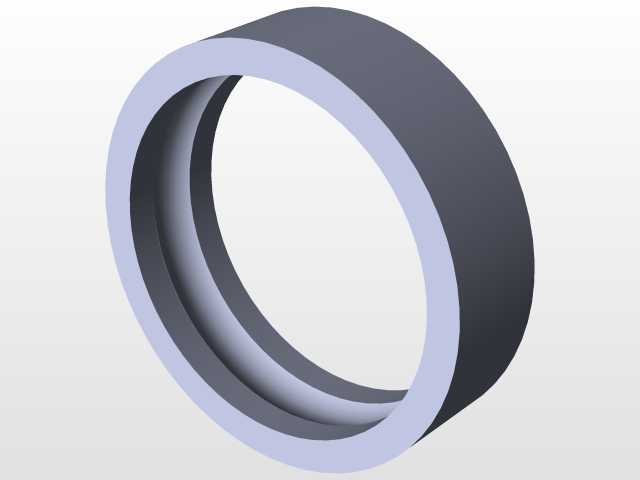

　　每一组缸体都独立设置了进排气通道，缸体端面的紧固螺栓采用对称排布方式，保证缸盖与缸体结合面的压紧力均匀分布，避免出现局部漏气导致的动力损失。活塞与缸体的配合间隙按照气动元件的通用公差标准设计，既保证活塞往复运动的顺畅性，又能将压缩空气的泄漏量控制在允许范围内，不需要额外加装复杂的密封结构即可满足低压工况下的密封需求。曲轴采用整体式结构，连杆轴颈与主轴颈的过渡位置设置有圆角卸荷结构，能够降低应力集中系数，提升曲轴的抗疲劳强度，长期承受交变载荷也不易出现断裂失效。

　　设计过程中优先考虑了装配工艺性，所有零部件的装配顺序按照从下到上的层级排布，底座、曲轴支撑座、曲轴、连杆、活塞、缸体、缸盖、飞轮的装配路径不存在干涉，每个零部件都设计有对应的装配定位基准，组装时不需要复杂的专用工装，依靠通用钳工工具即可完成整机组装，后期维护时拆解单组缸体也不需要完全拆解整机，可单独更换故障缸的活塞、密封件等易损零件，大幅降低后期维护的时间成本。

　　从安装边界来看，整机的重心落在底座的几何中心位置，水平放置时的稳定角足够大，即使在输出端承受一定的侧向载荷也不会出现倾翻风险，整机的外轮廓没有突出的尖锐结构，所有棱边都做了倒圆角处理，避免安装调试过程中出现磕碰划伤。进排气接口统一布置在缸体的外侧端面，可快速对接标准规格的气动快插接头，外接压缩空气管路时不需要弯折管路，走线路径更顺畅，也能减少管路弯折导致的气阻损失。输出轴的中心高按照通用小型动力装置的标准高度设计，对接负载时不需要额外调整台架高度，可直接与同中心高的负载设备直连，减少传动环节的功率损耗。

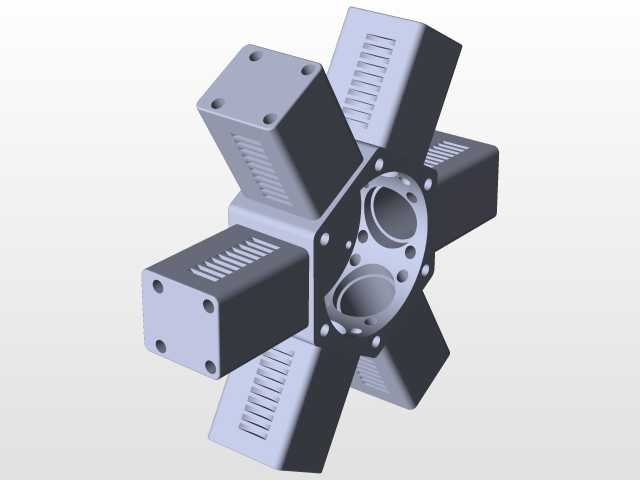

　　在功能特性上，这款六缸结构相比三缸、四缸气动动力单元，曲轴每转动一圈的做功次数更多，动力输出的连续性更好，低速扭矩表现更优异，在低转速工况下也能稳定输出扭矩，不会出现四缸以下结构常见的低速抖动问题。对称的缸体布局让整机的宽度尺寸控制在合理范围内，相比同功率的直列六缸结构，轴向长度缩短近三分之一，占用的安装空间更小，更适合在空间紧凑的工位上布置。缸体外侧设计有散热鳍片结构，虽然气动驱动的温升远低于燃油发动机，但长时间连续运行时，压缩空气膨胀做功产生的温降会让缸体表面出现凝露，散热鳍片能够加快缸体与环境的热交换，减少凝露的产生，避免凝露滴落对周边设备造成影响。
