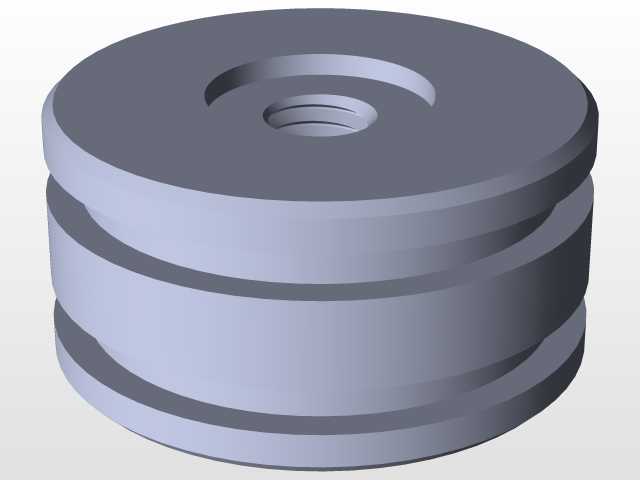

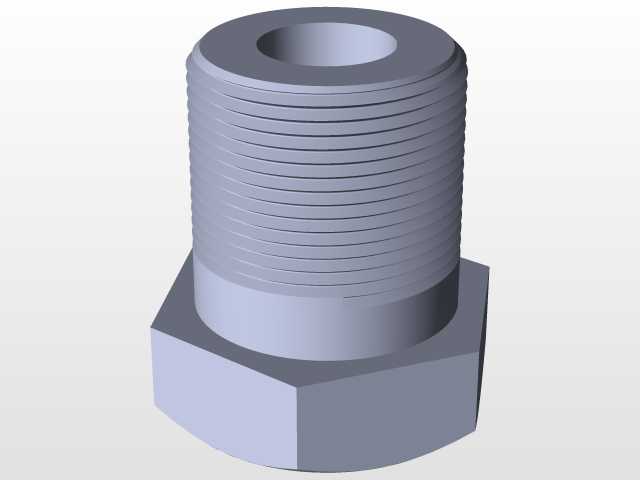

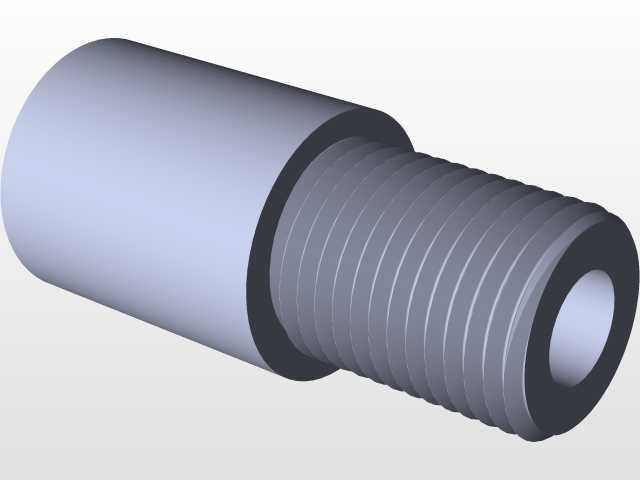

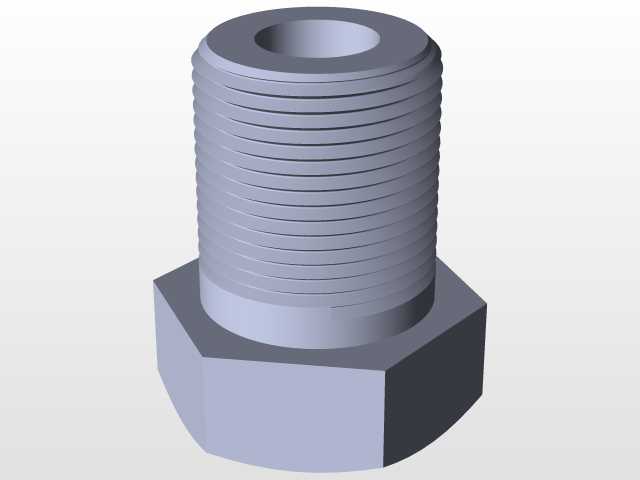

双缸蒸汽机核心缸体结构三维建模

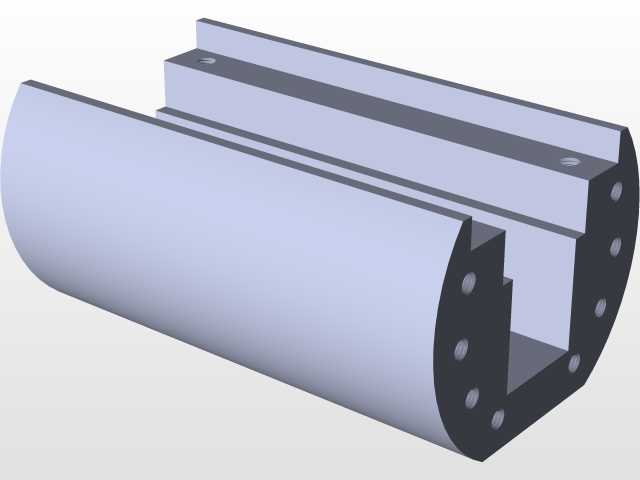

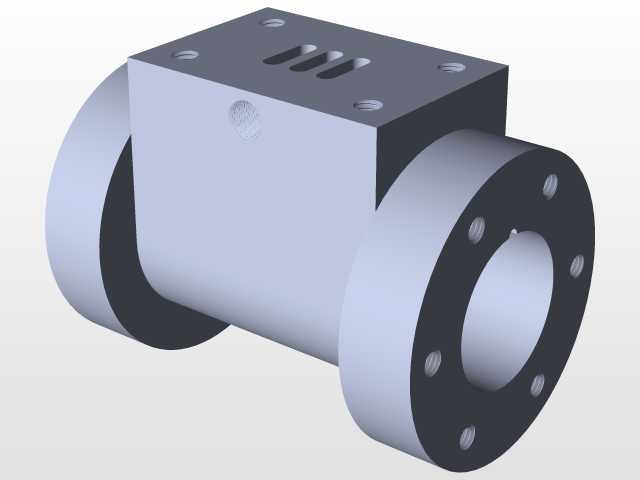

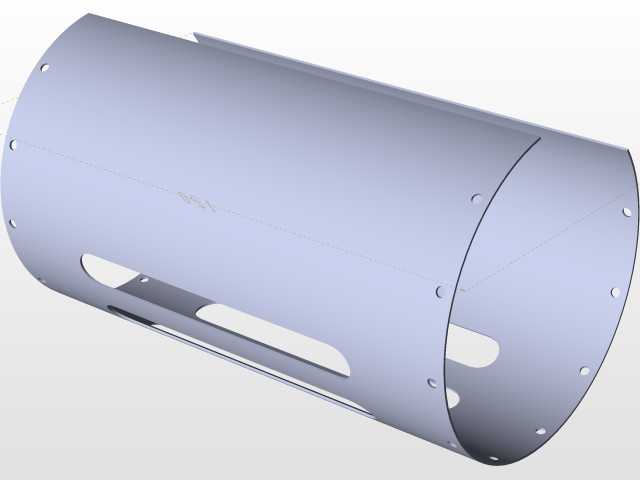

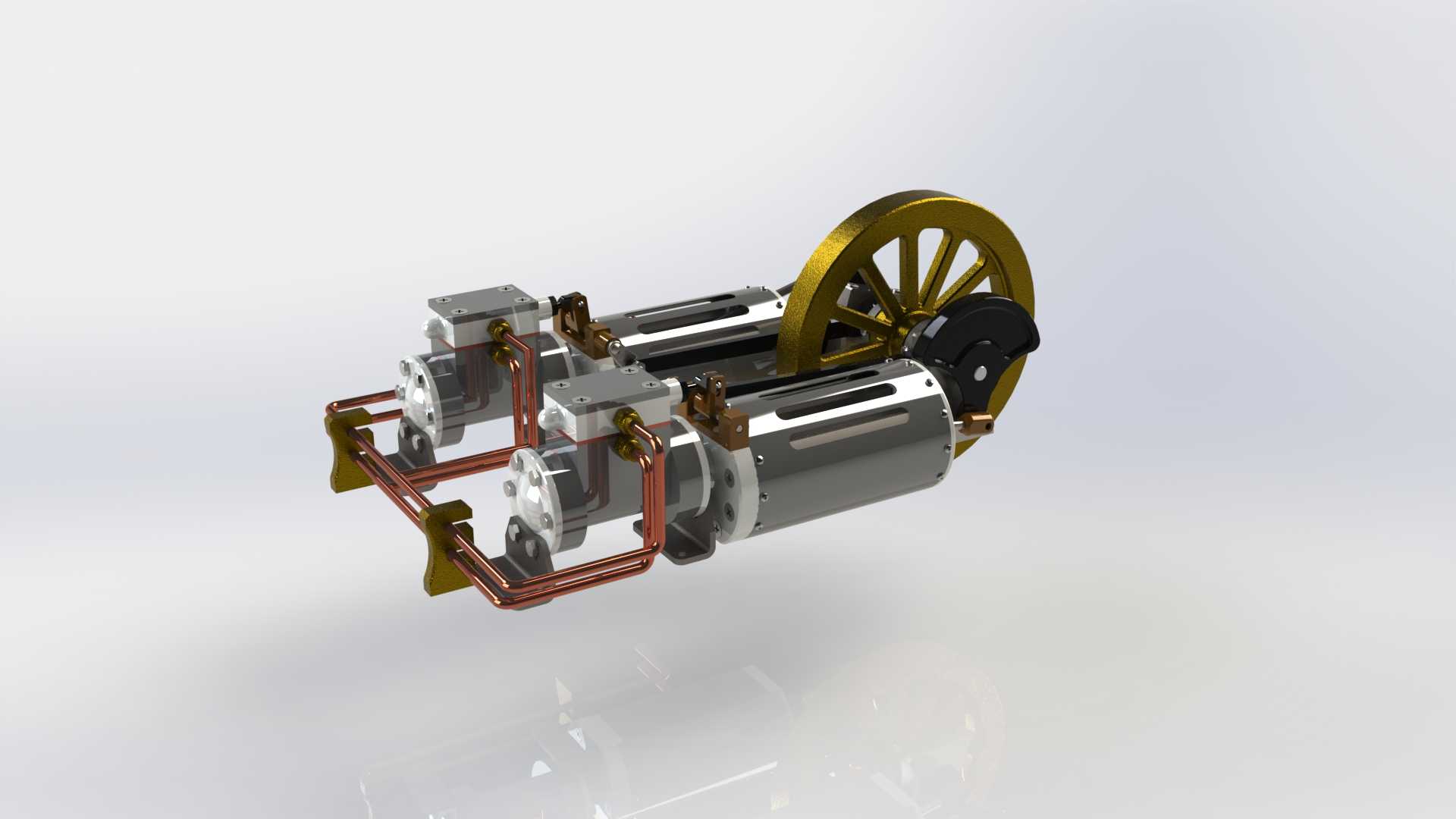

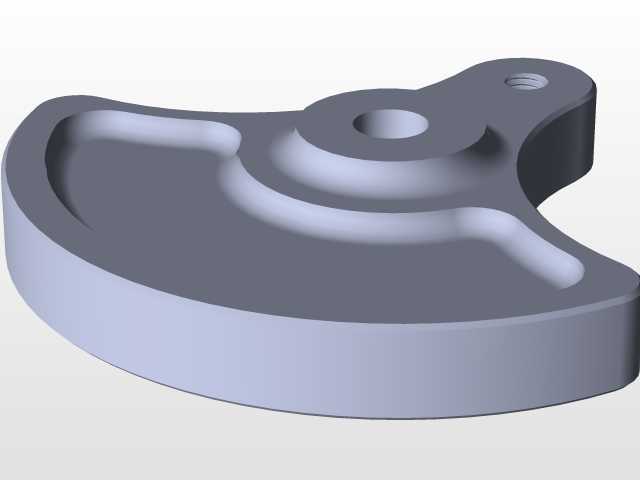

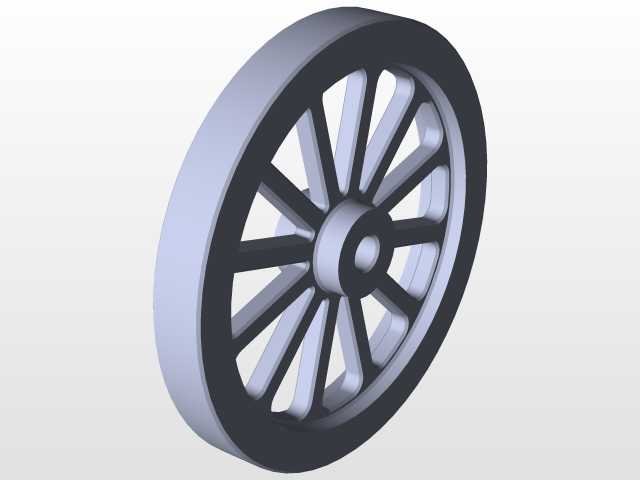

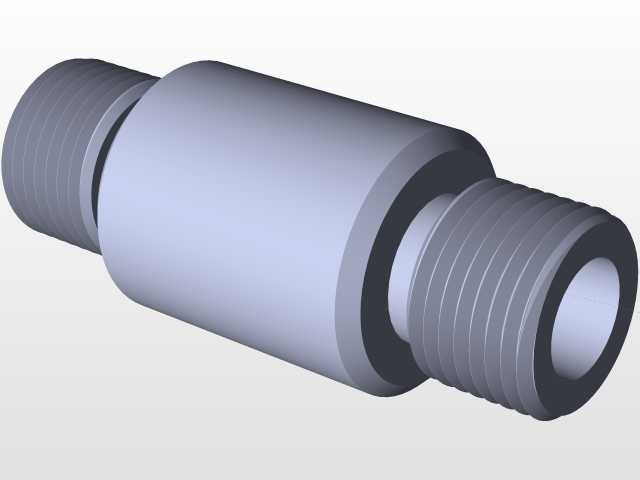

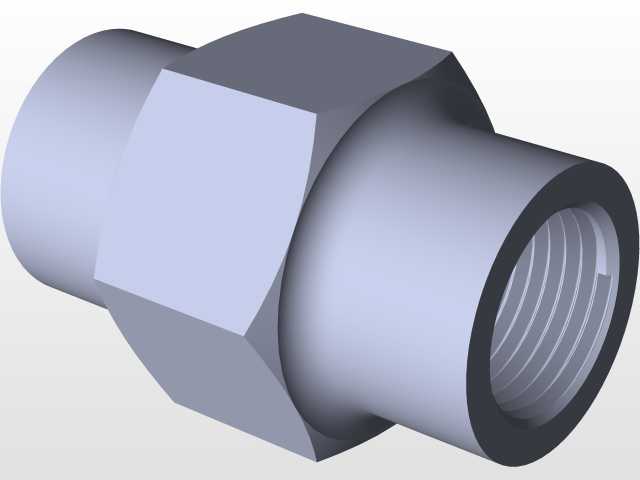

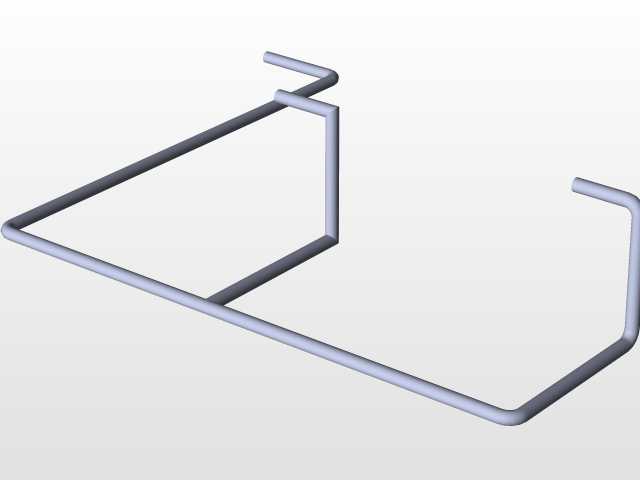

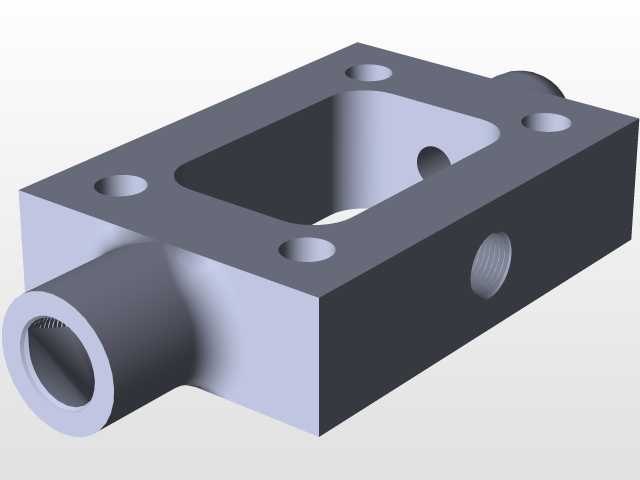

　　该结构为双缸蒸汽机的核心承压缸体组件，是蒸汽动力转换环节的核心承载构件，主要应用于小型固定式蒸汽动力机组、教学演示类蒸汽动力装置、复古动力设备复刻等场景，承担着密封高压蒸汽、引导活塞往复运动、为动力输出端提供稳定运动导向的核心作用。从结构设计逻辑来看，该缸体采用一体化铣削成型的主体结构，整体为半剖式长筒构型，主体承压腔采用圆弧过渡的筒型设计，能够在相同壁厚条件下最大化承受蒸汽腔内部的交变压力，避免直角结构带来的应力集中问题，在长期往复的蒸汽压力冲击下减少疲劳开裂风险。缸体侧面设置有平行于主腔轴线的导向安装槽，该槽位用于配合活塞联动的十字头滑块结构，将活塞的直线往复运动精准约束在轴向方向，避免活塞运动过程中出现偏磨，

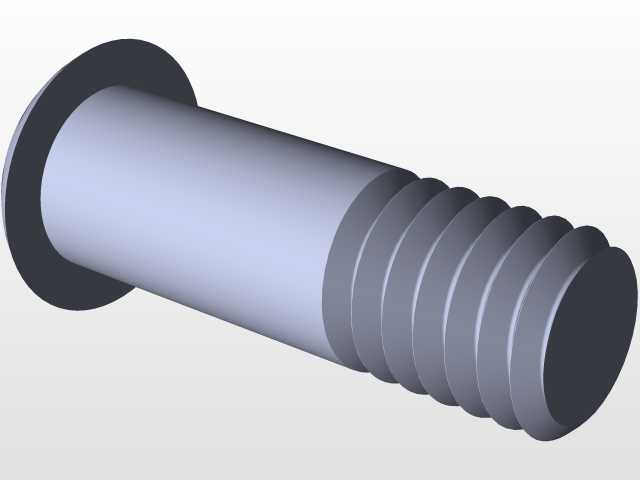

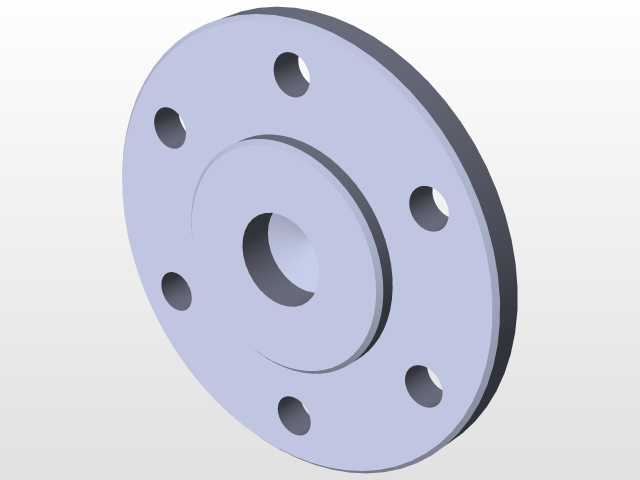

　　降低密封件的异常磨损速率，延长整机的维护周期。缸体端部的法兰端面上均匀分布有多个螺栓安装孔，孔位采用等节距圆周排布，安装时可通过螺栓将端盖均匀压紧在缸体端面，配合密封垫片实现蒸汽腔的可靠密封，孔位的位置度公差在建模时严格控制在0.02mm以内，保证端盖安装后与主腔的同轴度要求，避免活塞运行时出现卡滞。从安装边界来看，该缸体的底部设置有平直的安装基准面，基准面上预留有两个定位销孔与多个固定螺栓孔，可直接将缸体固定在机组的安装底座上，安装时无需额外加工适配垫块，降低现场装配的调整工作量。主腔内壁的尺寸精度按照H7级公差设计，建模时预留了活塞环的安装间隙与热膨胀余量，保证设备在高温蒸汽工况下运行时，活塞不会因为金属热膨胀出现卡滞，

　　同时又能将蒸汽泄漏量控制在允许范围内。侧面导向槽的两个平行面的平面度与平行度公差按照IT6级控制，配合滑块的铜质导板可实现长时间低摩擦运行，无需频繁加注润滑脂。在设计过程中，针对缸体的壁厚分布做了针对性优化，主承压区域的壁厚按照1.5倍的额定蒸汽压力安全系数计算取值，非承压的安装凸台区域适当减薄壁厚，在保证结构强度满足工况要求的前提下，尽可能降低构件的整体重量，减少机组运行时的自身负载。缸体上的所有棱边均做了R1-R2的圆角过渡处理，既可以消除加工过程中产生的应力集中点，也能避免装配过程中尖锐棱边划伤密封件或者操作人员。该结构的建模过程完全按照实际加工工艺逻辑搭建，所有特征均可通过常规的铣削、钻削、镗削工艺实现，

　　不存在无法加工的倒扣或者特殊结构，模型的特征树按照加工工序顺序排布，后续如果需要调整缸径、行程、安装孔位等参数，可直接通过修改对应特征的参数快速完成调整，无需重新绘制整体结构，能够大幅缩短同系列不同规格缸体的设计周期。在实际应用中，该缸体结构可适配0.5-2kW功率区间的双缸蒸汽机组，既可以用于小型蒸汽发电机组的动力端，也可用于蒸汽驱动的小型往复泵、复古动力模型的核心部件，结构的通用性较强，通过调整缸体长度与内径参数即可适配不同功率等级的机组需求。建模时对所有配合面均做了装配间隙的模拟验证，确保各个零部件装配后不会出现干涉，运动部件的行程范围内不存在结构阻挡，活塞运行到上下止点时与端盖之间预留有合理的余隙容积，既避免活塞撞击端盖，也能保证蒸汽的做功效率。
