小型往复式磨机蒸汽动力装置

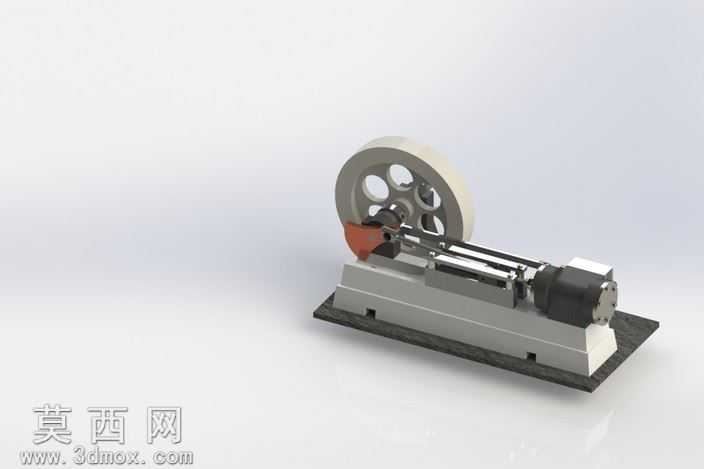

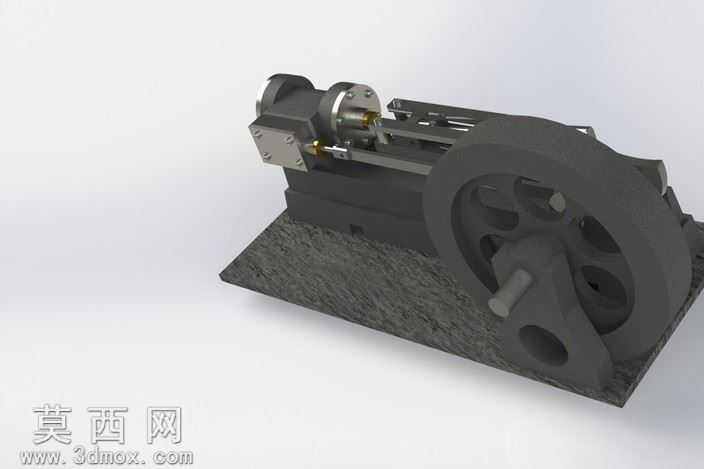

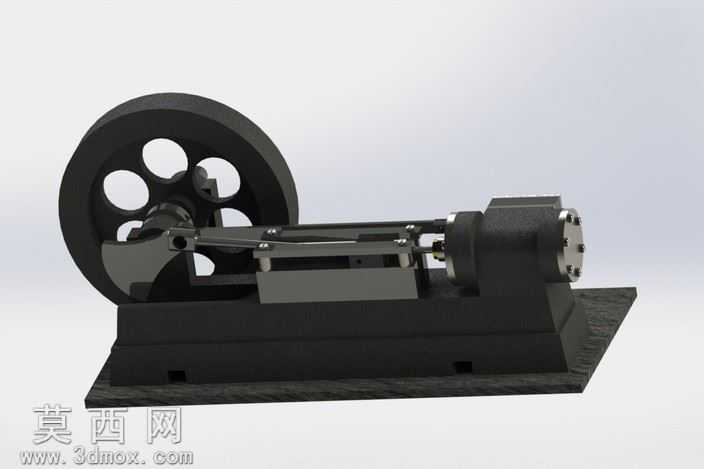

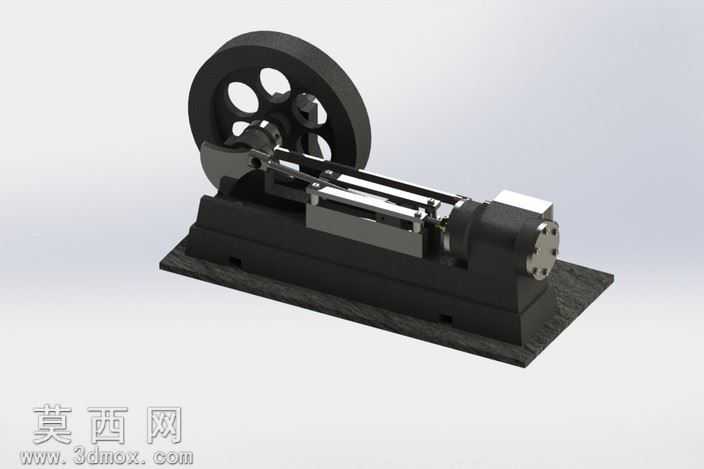

本作品为小型往复式磨机蒸汽动力装置的三维建模成果，建模过程中严格遵循机械动力装置的设计逻辑，先完成整体动力传递路径的梳理，再逐一对各组成部件进行参数化建模。首先搭建的是装置的基座部分，采用铸铁质感的哑光金属材质，基座表面预留了各部件的安装定位槽与螺栓孔位，保证各传动部件安装后的同轴度与位置精度，基座底部设置了防滑安装底板，模拟实际设备的固定安装结构。传动核心部分的十字头滑块与导轨结构建模精度控制在0.02mm以内，滑块与导轨的配合间隙按照实际机械装配公差设置，还原了往复运动过程中的滑动导向特性，十字头表面做了抛光金属材质处理，与导轨的哑光耐磨材质形成视觉区分。偏心轮与飞轮部分采用镂空式辐条设计，既降低了飞轮的整体重量，又保证了转动惯量满足动力输出的稳定性需求，飞轮边缘做了倒角处理，表面赋予了做旧金属质感，模拟长期使用后的磨损痕迹。汽缸与活塞部分的建模严格按照蒸汽动力的做功逻辑设计，汽缸内壁做了光滑镜面材质处理，活塞环部分单独建模并赋予耐磨橡胶材质，还原蒸汽密封的结构特性，汽缸端部的端盖设置了散热鳍片结构，兼顾散热功能与外观的机械美感。整体渲染采用柔和的影棚布光，主光源从左上方45度角照射，突出各部件的结构轮廓与材质质感，辅助光源补充暗部细节，避免出现死黑区域，背景采用浅灰色渐变，让整个装置的结构细节更加清晰直观。设计过程中针对小型蒸汽引擎的特殊使用场景，对原有常规蒸汽引擎的结构做了优化调整，缩小了整体体积，简化了不必要的管路结构，让动力传递路径更加直接，适配磨机这类小型加工设备的动力需求，同时保留了蒸汽动力装置的核心做功原理，既可以作为教学演示模型使用，也可以作为小型动力装置的设计参考方案。
