BA-6A型单相EMI电源滤波器结构设计

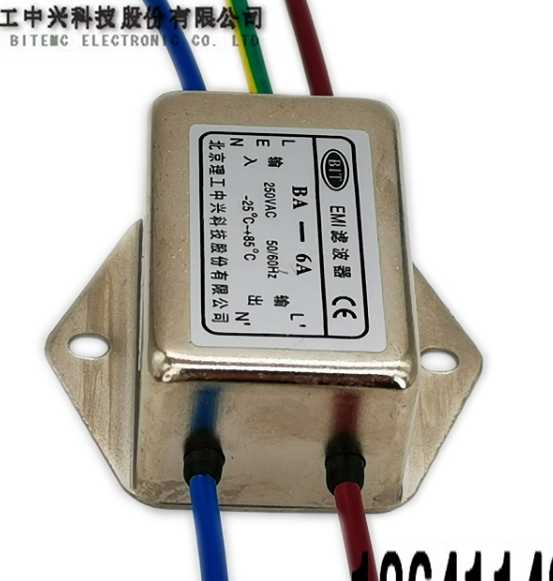

　　这款BA-6A型EMI电源滤波器，主要面向单相交流供电场景的电磁干扰抑制需求，常见于工业控制柜、精密检测设备、小型数控装置的供电输入端布设，用来阻隔电网侧传导的高频杂波进入设备内部，同时抑制设备自身工作产生的电磁干扰反向馈入电网，满足电磁兼容相关的布设要求。从结构设计来看，整体采用金属屏蔽外壳封装，外壳做了菱形安装固定耳设计，两个安装孔位对称分布在壳体上下端，安装时可直接通过螺丝固定在机柜安装板或者设备内壁的预留点位，安装边界预留足够的接线操作空间，不会出现接线时工具与周边器件干涉的问题。壳体正面的标识区域清晰标注了接线定义，输入端对应L、E、N三个接线位，输出端对应L'、N'位，黄绿双色线为接地端，红、

　　蓝线分别对应火线、零线的进出端，接线时无需额外查阅手册即可快速完成端子对应，降低现场接线的出错概率。进出线采用直接引线式结构，相比端子台接线的款式，引线式设计省去了现场压接端子的工序，引线长度适配常规柜内布线的距离需求，可直接接入供电回路的空开下端与设备电源模块输入端，布线走向更规整。壳体的屏蔽结构采用全密封式金属包裹设计，能够有效阻断空间辐射类电磁干扰的耦合路径，内部滤波电路的布设充分考虑了高低频干扰的抑制需求，差模、共模滤波回路的排布做了隔离处理，避免内部电路出现自耦合影响滤波效果。从安装尺寸来看，整体壳体宽度适配标准DIN导轨旁的空余安装空间，也可直接贴装在设备金属壳体上实现更好的接地屏蔽效果，

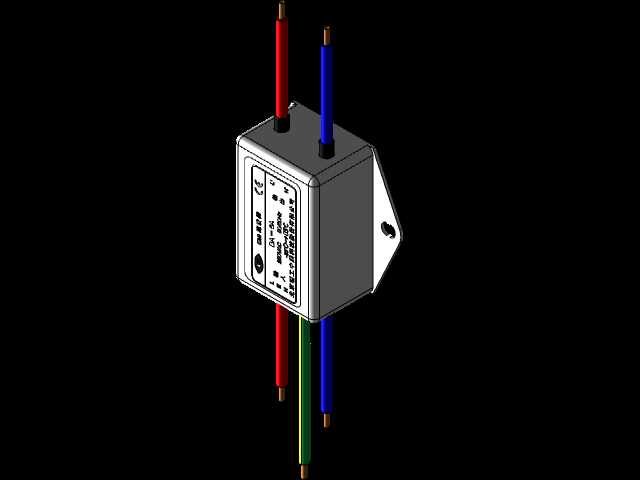

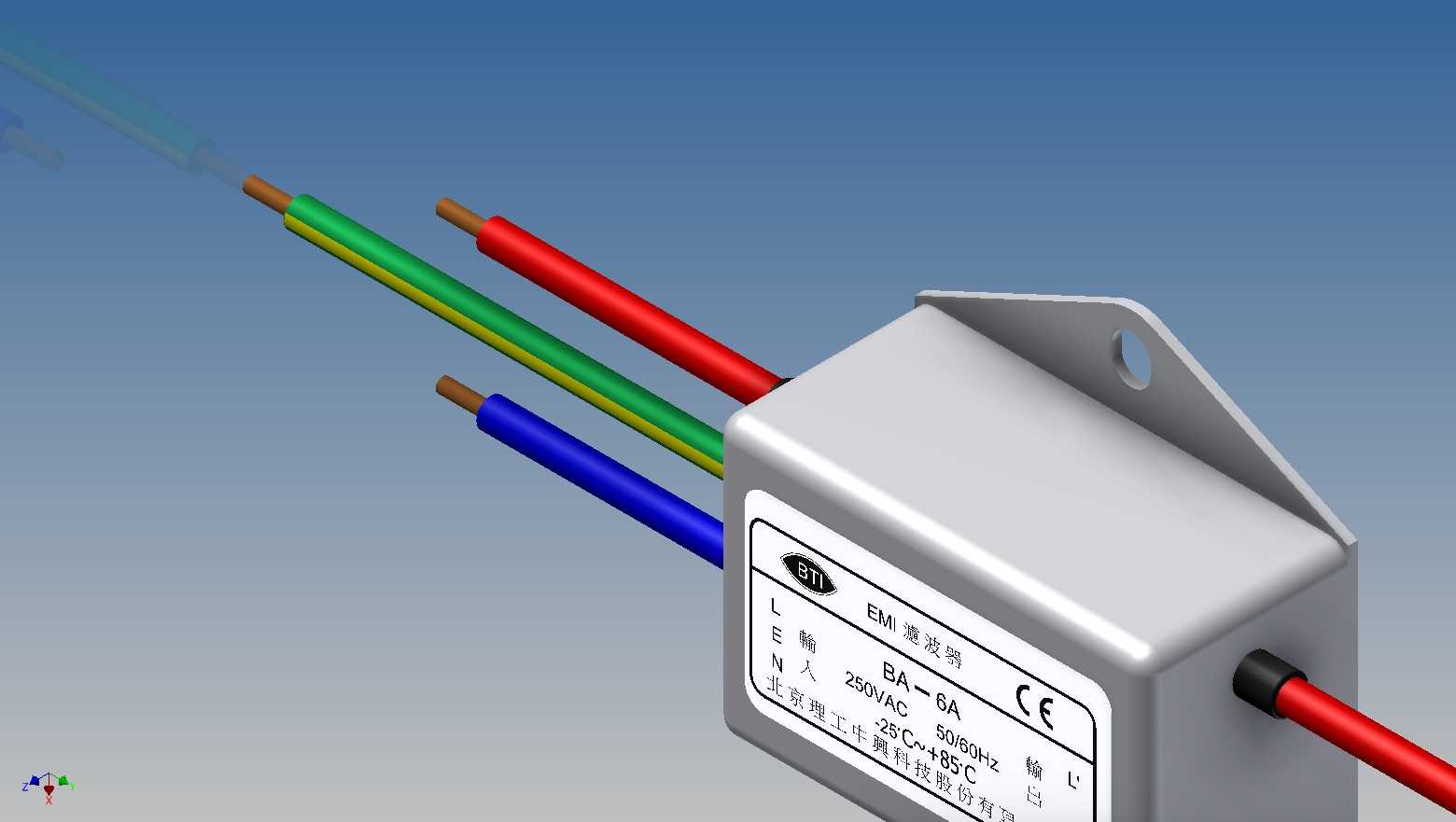

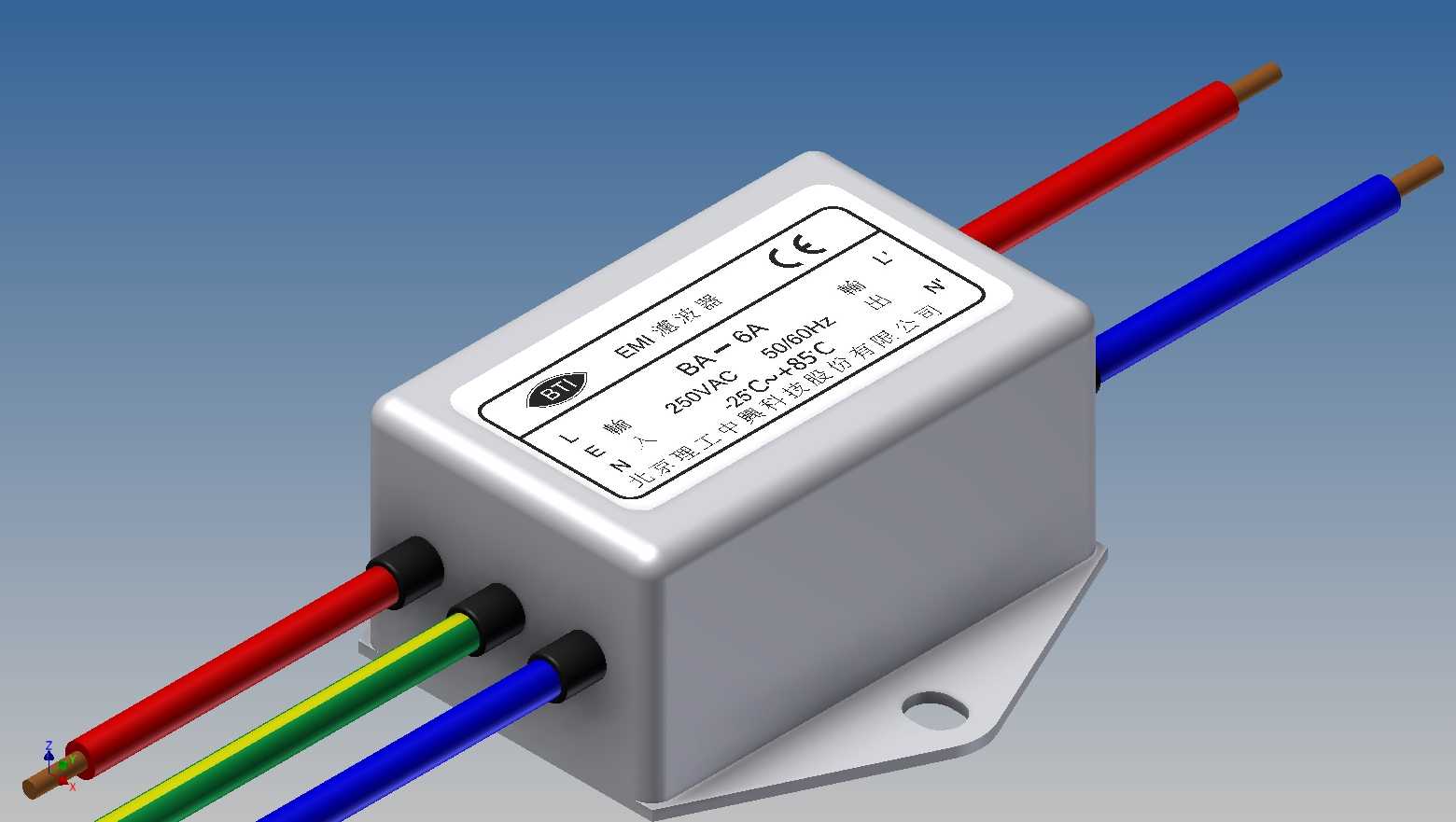

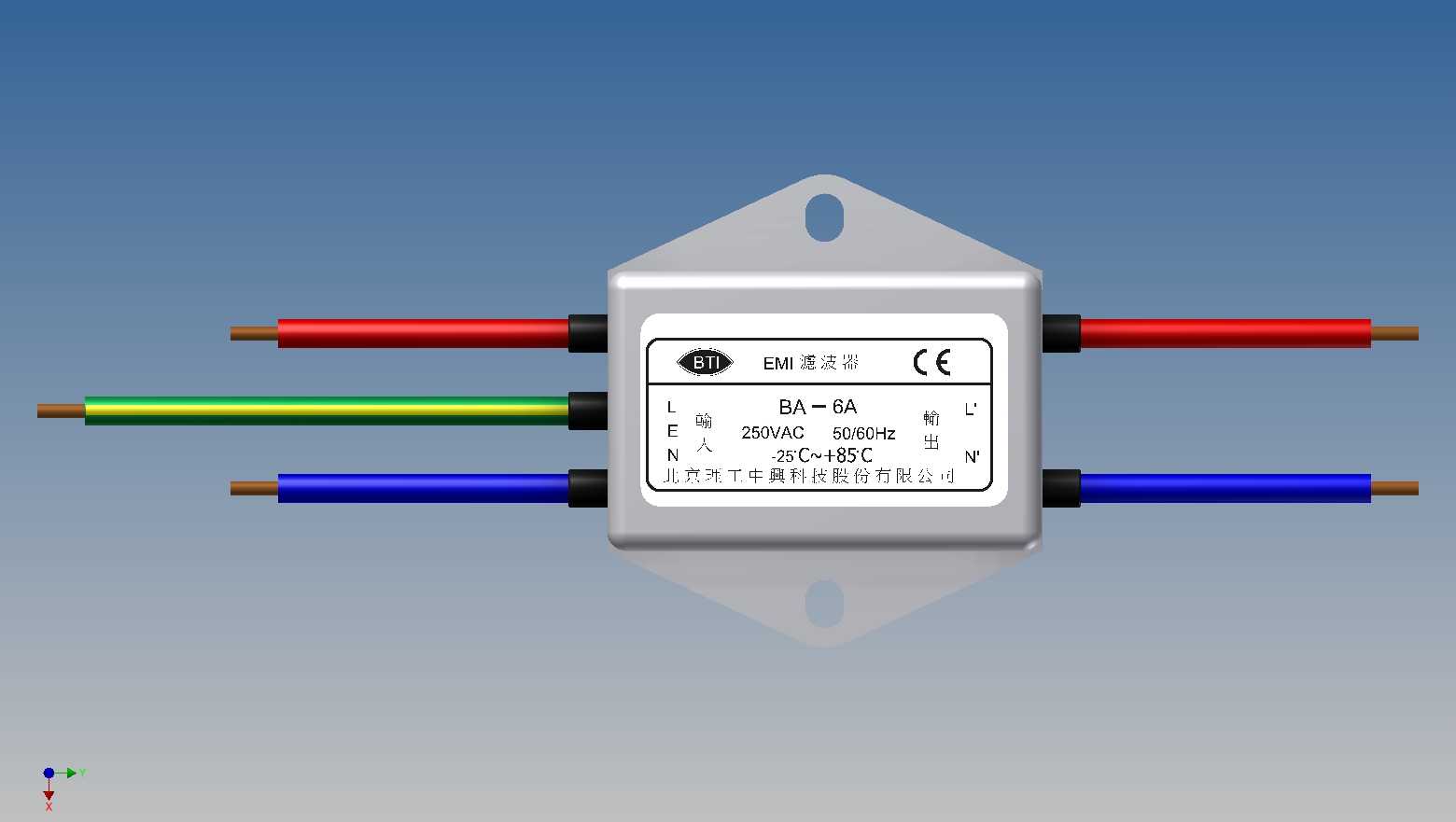

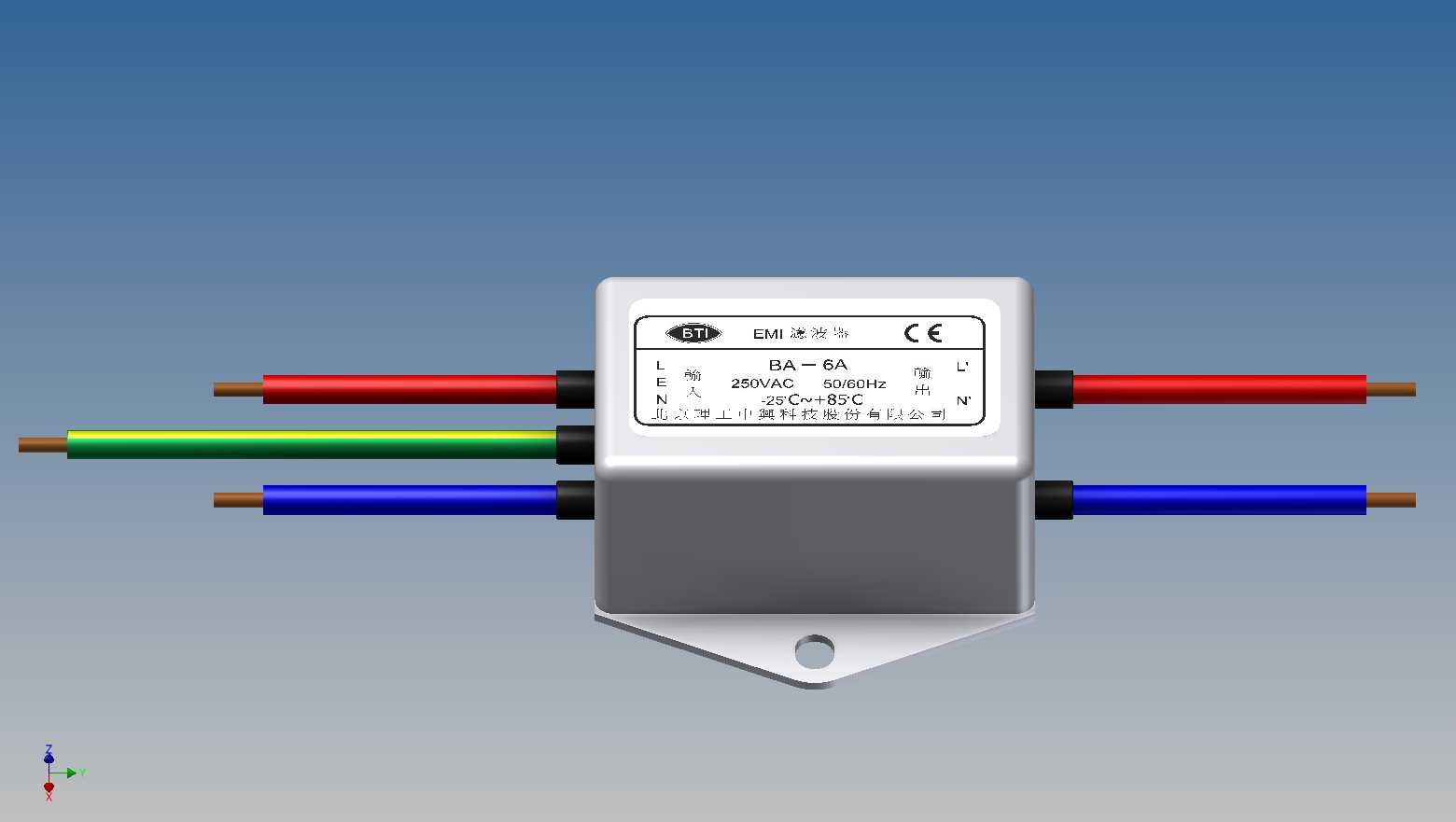

　　安装耳的孔径适配常规M4规格的固定螺丝，固定后整体结构稳固，能够承受设备运输、运行过程中的振动冲击，不会出现引线松脱、壳体移位的问题。在实际选型应用中，这款6A额定电流的滤波器适配250VAC供电回路，可覆盖绝大多数单相供电的小型工业设备、仪器仪表的滤波需求，工作温度范围覆盖常规工业现场的环境温度区间，无需额外做散热处理即可长期稳定运行。建模过程中完整还原了壳体的倒角细节、引线的出线位置、标识区的字符排布，以及安装耳的孔位尺寸，可直接用于机柜布线的干涉检查、设备装配的BOM清单搭建，也可作为电气柜三维布局演示的元件模型使用，模型的尺寸精度满足结构设计阶段的装配校验需求，无需二次测量修正即可导入装配体完成布设。
