DN25PN16法兰式蒸汽管路过滤器结构

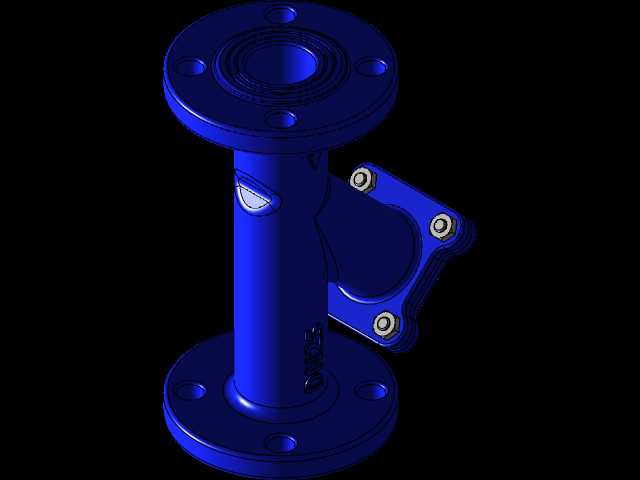

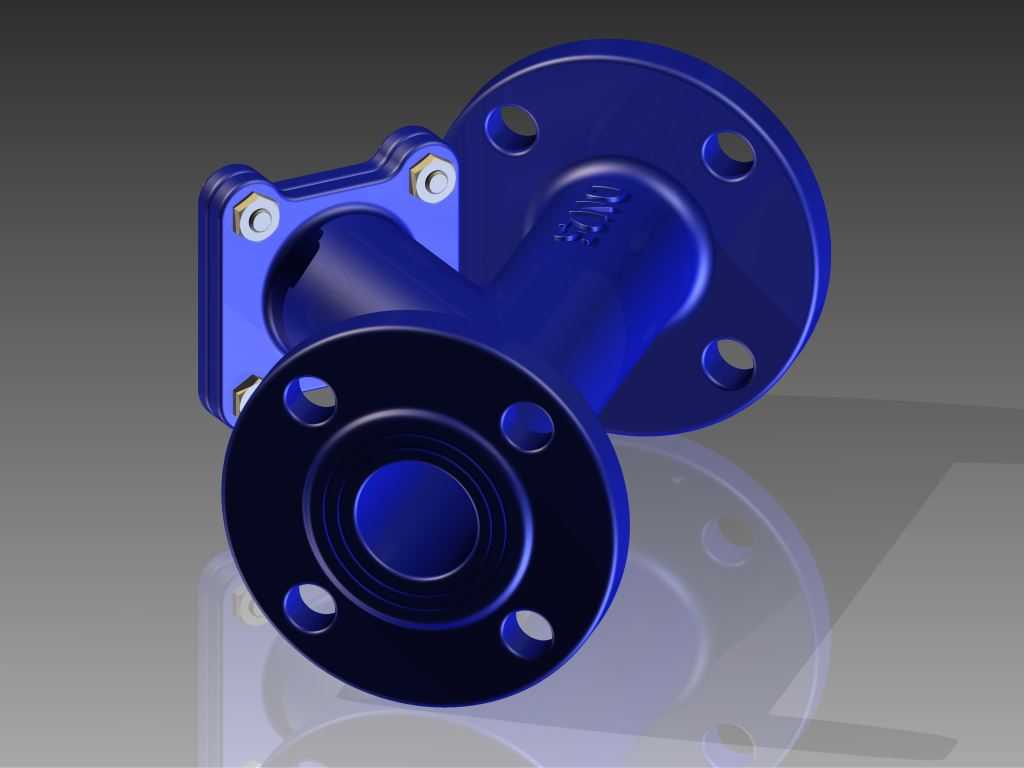

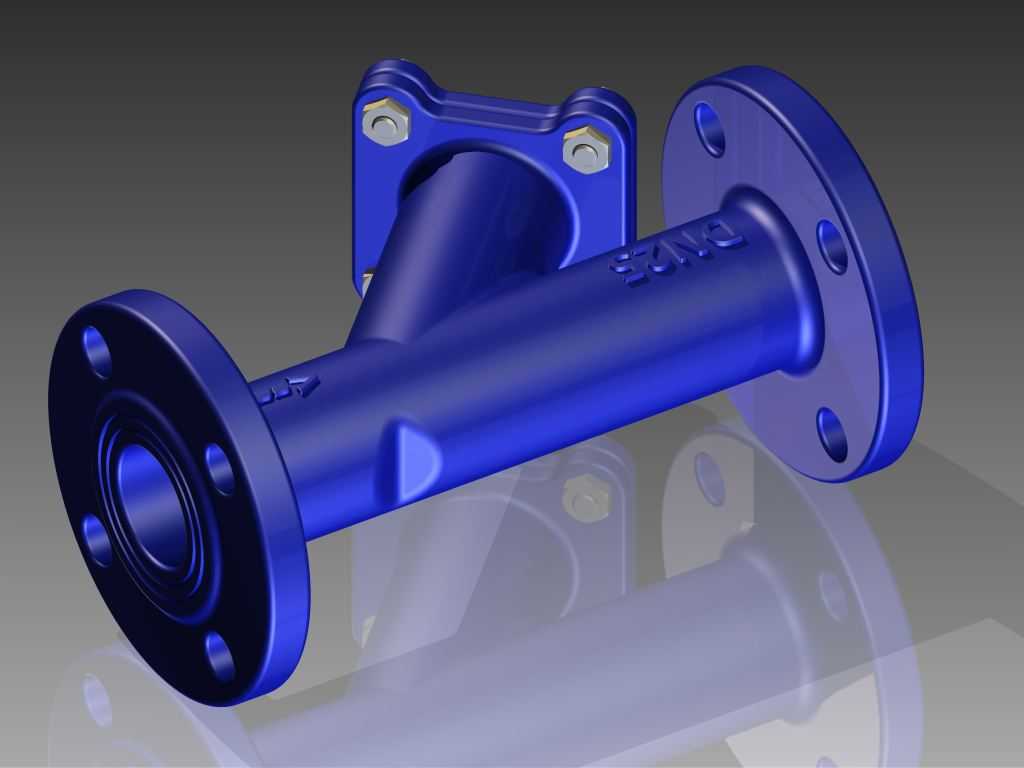

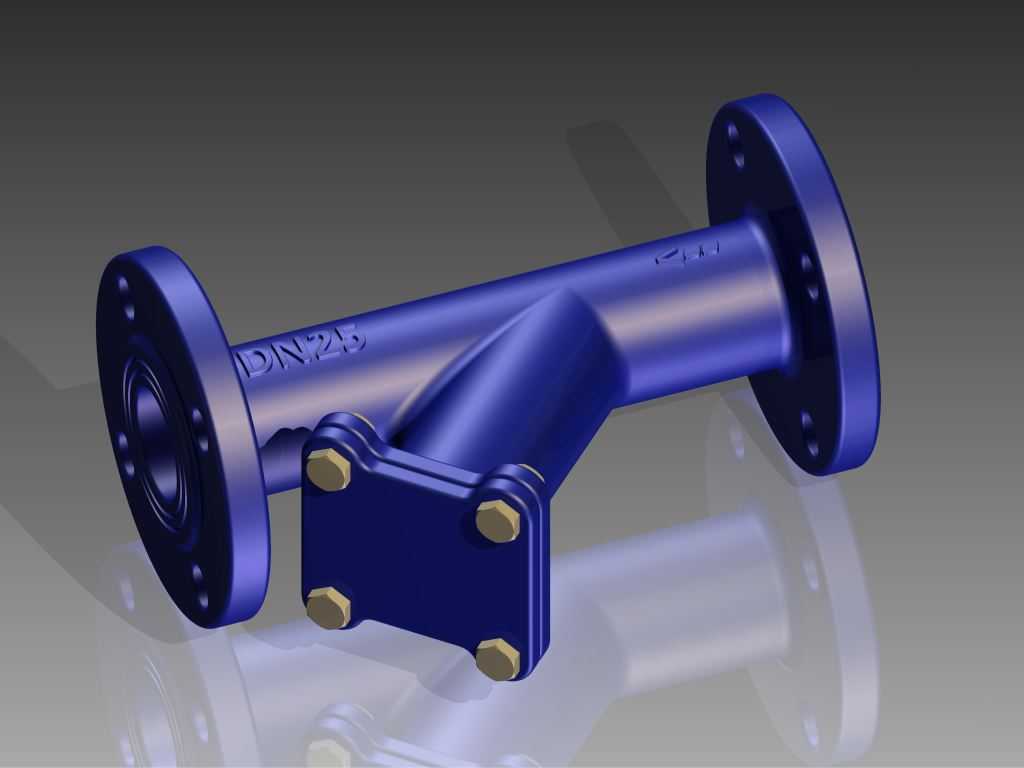

　　在饱和蒸汽、过热蒸汽输送管网以及蒸汽驱动的工艺换热系统中，管路内携带的焊渣、氧化皮、密封碎屑等固体杂质是影响下游设备稳定运行的核心隐患，这类杂质一旦随高速蒸汽进入疏水阀、调节阀、换热板片或者汽轮机喷嘴位置，极易造成密封面冲蚀、流道卡堵、换热效率骤降甚至设备报废的问题，法兰式蒸汽过滤器就是为解决这类管路杂质拦截需求设计的专用管路元件。这款公称通径1英寸也就是DN25、公称压力PN16的T型法兰过滤器，采用三法兰连接结构，两个同轴法兰用于串接在主蒸汽管路中，侧向带螺栓紧固压盖的法兰口用于内置过滤滤芯的拆装与杂质清理，不需要将整个过滤器从管路上完全切割拆除就能完成排污和滤芯维护，大幅降低了蒸汽系统停机维护的工时成本。从结构设计逻辑来看，

　　主体流道采用平滑圆弧过渡的T型腔体，避免蒸汽在腔体内形成直角折返造成的压损过大问题，高速蒸汽进入腔体后，流道截面突然扩大，蒸汽流速快速降低，密度较大的固体杂质会在重力作用下下沉到腔体底部的沉渣区，不会直接冲击过滤元件造成滤芯变形，同时侧向安装的过滤筒采用多孔板加不锈钢滤网的复合结构，滤网精度匹配蒸汽系统常规防护需求，既能拦截粒径0.5mm以上的固体颗粒，又不会因为滤网过密造成蒸汽流通阻力过大影响系统供汽压力。安装边界方面，两个同轴法兰的密封面采用突面结构，匹配PN16压力等级的法兰螺栓孔分布尺寸，安装时需要注意过滤器的流向标识与蒸汽流动方向保持一致，侧向的清理压盖需要预留至少150mm的操作空间，方便后期拆卸螺栓清理沉渣，

　　过滤器整体安装位置优先选择在管路水平段，沉渣腔朝下布置，避免杂质在腔体内堆积堵塞流道。在实际工程应用中，这类过滤器通常安装在蒸汽减压阀、流量计、疏水阀组、换热设备的上游侧，作为系统的第一道杂质防护屏障，相比螺纹连接的小口径过滤器，法兰连接的结构密封性能更可靠，能够承受蒸汽系统启停过程中的水锤冲击，不会因为温度反复变化造成螺纹连接处泄漏。建模过程中需要重点关注法兰密封面的平面度公差、螺栓孔的位置度公差，以及内部流道与过滤元件安装位的同轴度要求，这些尺寸公差直接影响现场安装的匹配性和设备运行时的密封性能，腔体壁厚按照PN16压力等级下的蒸汽管道壁厚要求设计，能够承受16bar压力下200℃左右的饱和蒸汽工作温度，

　　压盖与腔体之间的密封采用耐高温石墨垫片，避免长期高温运行下密封垫老化失效。不同于液体管路的Y型过滤器，这款T型结构的蒸汽过滤器内部容渣空间更大，清理周期更长，适合杂质含量相对较高的厂区蒸汽主管路分支位置使用，蒸汽通过滤芯时的流向是从滤芯外侧向内侧流动，杂质被拦截在滤芯外侧与腔体内壁之间的区域，不会因为压力波动造成杂质二次冲入下游管路，结构上的加强筋布置在腔体与法兰连接的过渡位置，能够抵消水锤冲击产生的局部应力，避免长期运行过程中焊缝位置出现疲劳开裂。
