火箭配套用弧形双耳式支撑托槽结构

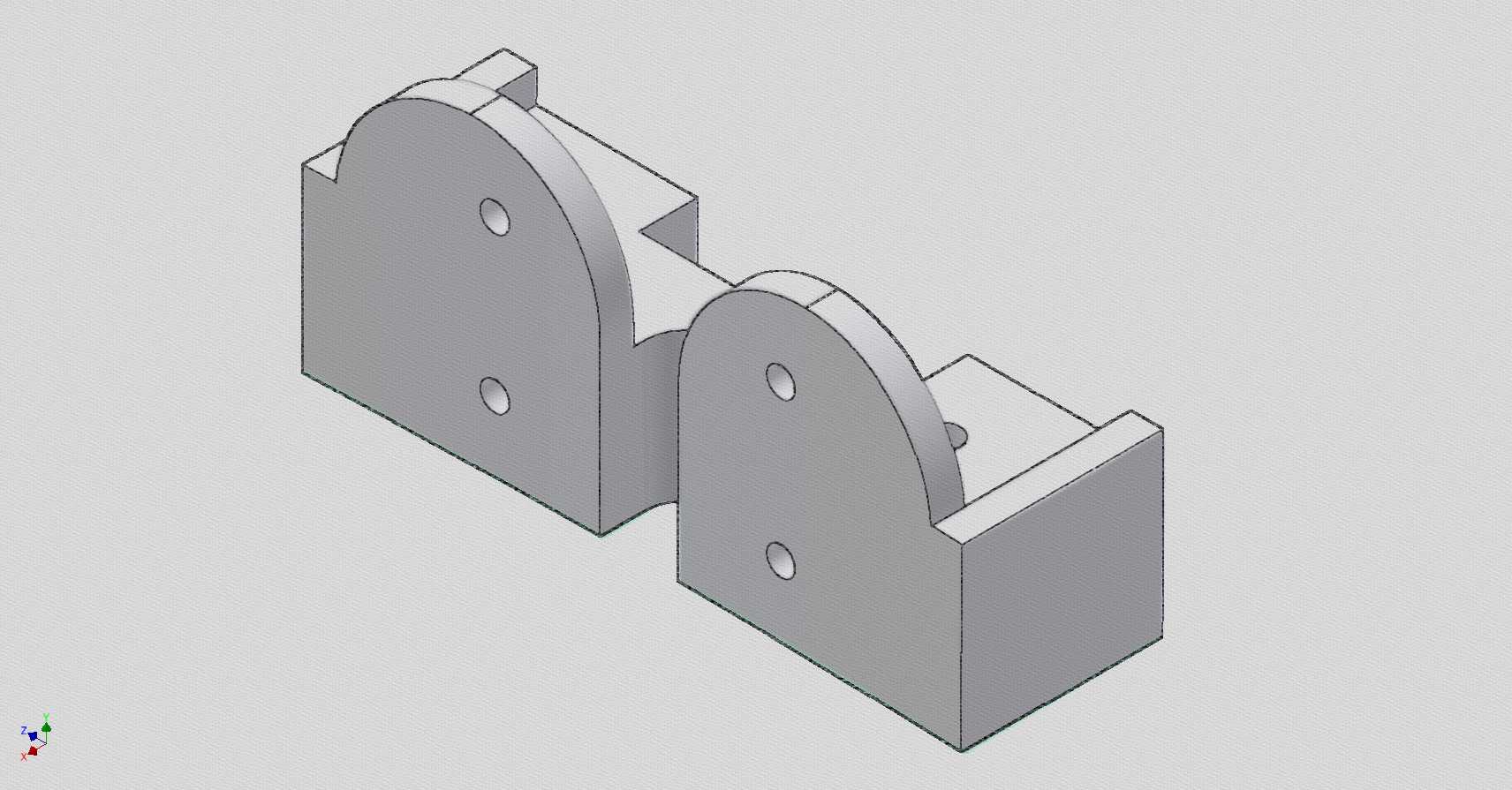

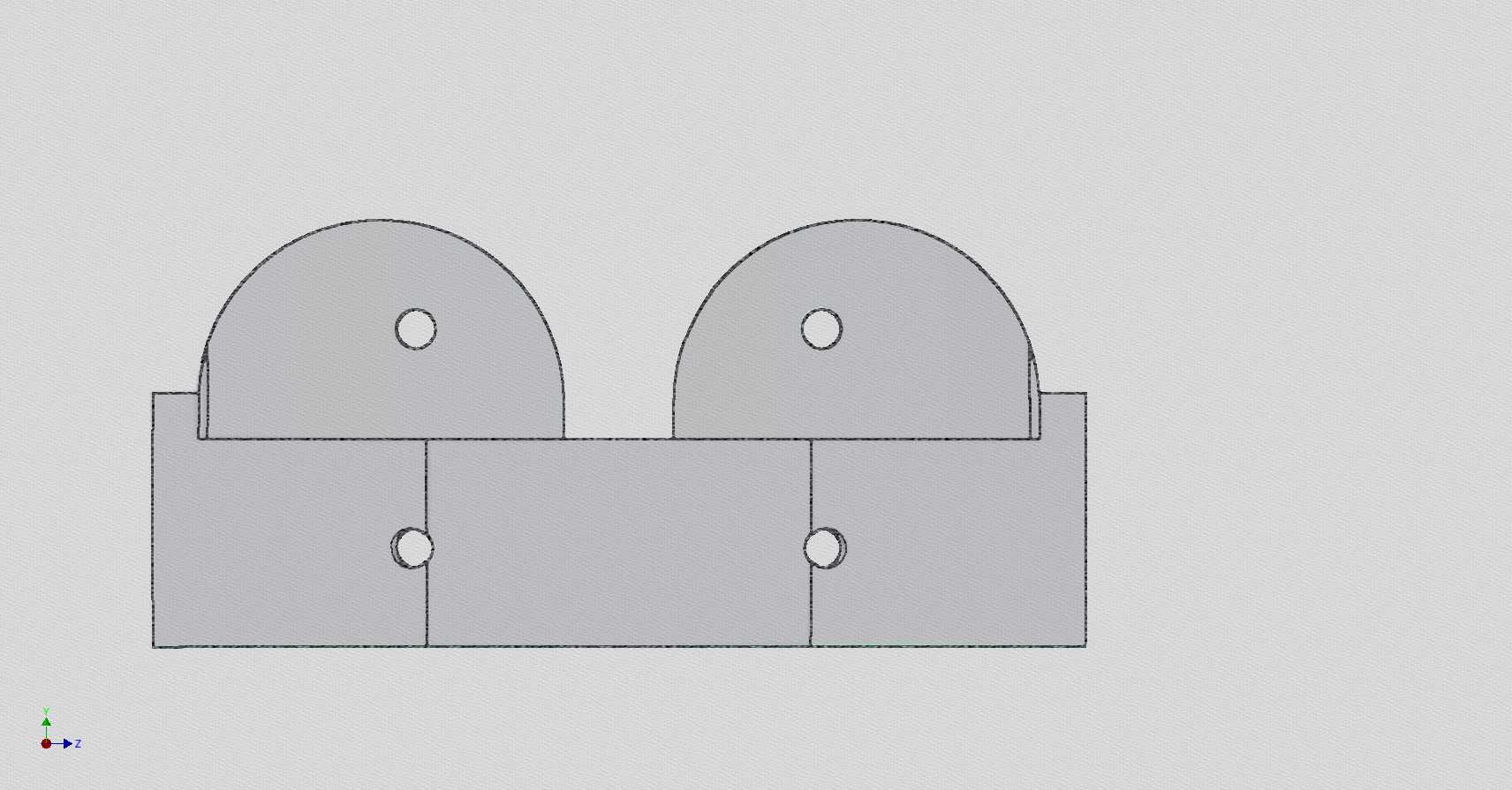

　　在航天发射配套地面保障设备、箭体分段组装工装的结构体系里，这类托槽属于承担径向定位与静态承重的核心接触构件，主要应用在箭体水平转运托架、分段对接支撑台的接触工位，用来承托箭体筒段的外圆弧面，避免硬质金属支撑面直接接触箭体薄壁结构造成局部压痕或形变，同时在对接作业时限制筒段的径向窜动，保证相邻分段的同轴度偏差控制在装配允许范围内。从结构设计逻辑来看，该托槽采用对称式双立板加底部承托座的一体化构型，立板顶部做圆弧过渡处理，圆弧曲率与对应箭体筒段的外圆曲率完全匹配，接触区域不会出现应力集中的棱边接触；立板上开设的三个通孔分别承担不同功能，上部两个通孔用于安装耐磨衬垫的固定销，避免托槽本体与箭体表面直接摩擦，

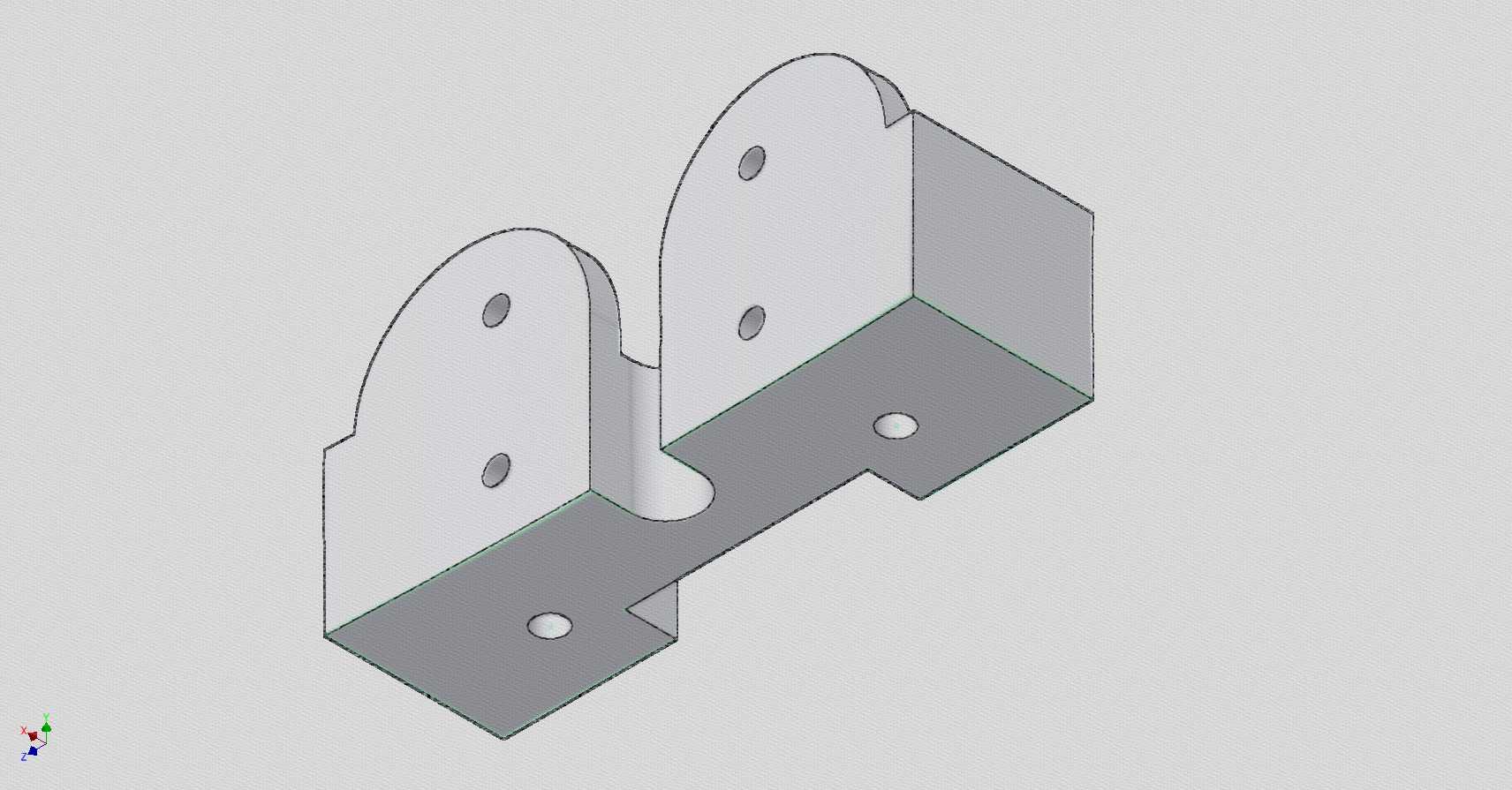

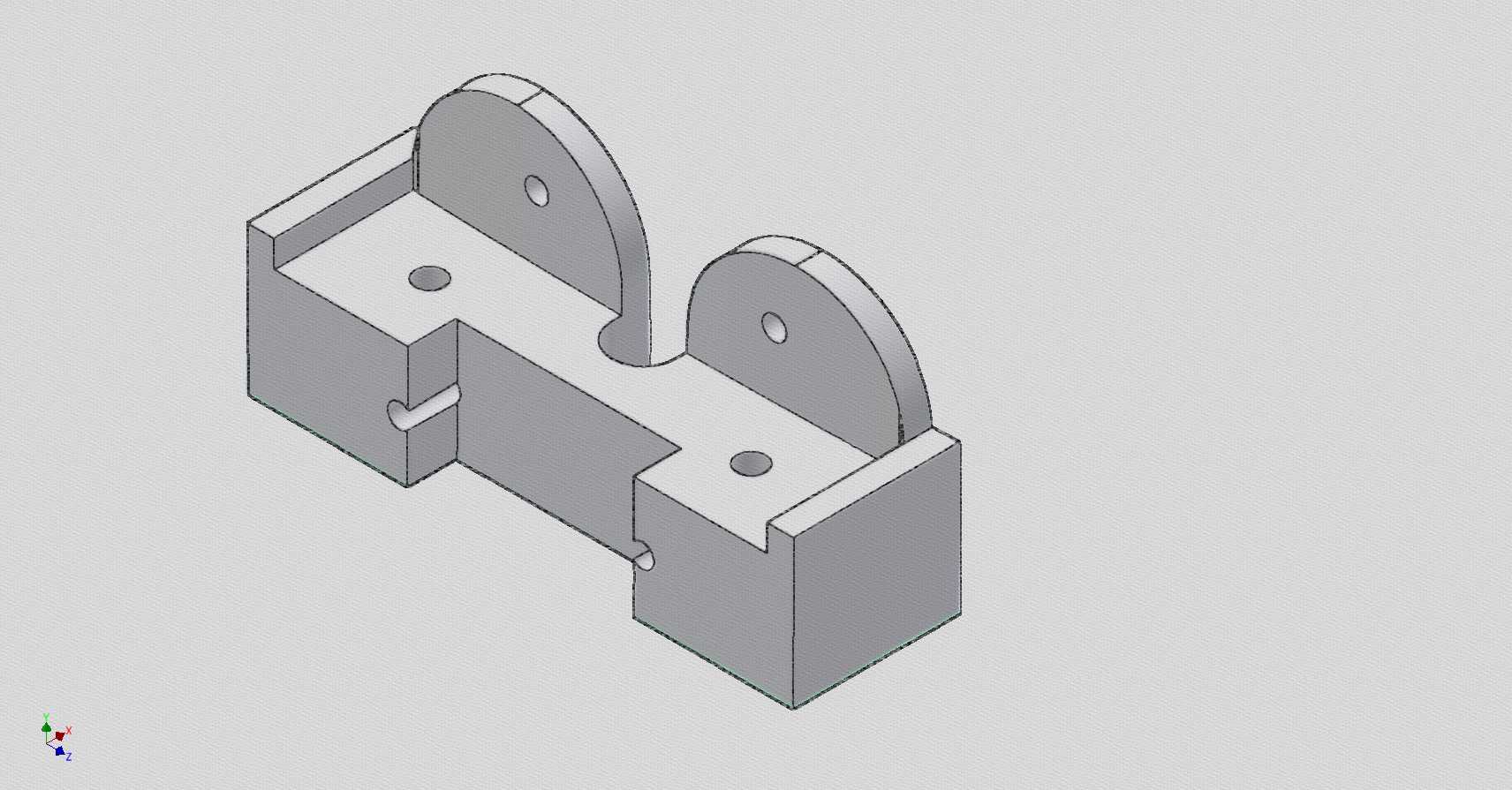

　　下部靠近底座的通孔用于托槽自身在托架横梁上的定位销接，安装时可通过销孔配合快速完成托槽的位置校准，不需要反复调整支撑点位。底部承托座采用L型截面设计，水平段贴合在托架的支撑梁上表面，竖直段抵靠在支撑梁的侧立面，这种结构可以同时承受垂直方向的承重载荷与水平方向的窜动载荷，不需要额外增加侧向挡块就能完成双向限位，减少了工装的装配零件数量。从安装边界来看，该托槽的底座水平段宽度适配常用的120mm规格工装方梁，立板高度控制在180mm，在保证圆弧接触面包角达到120度的前提下，不会因为立板过高导致托槽自身的刚性不足，圆弧面的加工粗糙度要求控制在Ra1.6以下，安装耐磨衬垫后接触间隙不超过0.2mm，避免承托时出现局部点接触的情况。

　　在实际使用场景中，这类托槽通常成组布置在转运托架的不同支撑点位，每个点位的托槽可根据对应位置的箭体直径调整圆弧曲率，双立板的结构设计也预留了传感器安装空间，可在两块立板之间加装压力检测模块，实时监测每个支撑点位的承重数值，避免出现单点过载的情况。设计过程中需要重点考量托槽的载荷分布特性，当箭体筒段落位到托槽上时，载荷会沿着圆弧接触面均匀传递到两块立板上，再通过立板与底座的连接转角传递到底座安装面，转角位置做了R5的圆角过渡处理，避免长期受载出现应力疲劳裂纹；立板与底座的连接采用整体铣削成型工艺，不采用焊接拼接结构，避免焊接变形导致圆弧面的曲率精度下降，同时整体结构的抗振性能更好，适配转运过程中的路面颠簸振动工况。

　　不同于普通工业设备的通用支撑托块，这类应用在航天领域的托槽对形位公差要求更高，两块立板的平行度公差控制在0.05mm以内，立板上销孔的同轴度公差不超过0.03mm，保证耐磨衬垫安装后不会出现偏斜，导致接触面积不足；底座安装面的平面度公差要求为0.02mm，安装到支撑梁上后不会出现翘曲，保证载荷传递均匀。在工装调试阶段，这类托槽还可以配合调整垫片使用，通过在底座下方加装不同厚度的薄垫片，微调每个支撑点位的高度，让整段箭体的水平度偏差满足对接装配要求，不需要对托槽本体做二次加工，适配不同批次箭体的微小尺寸偏差。
