车间重载自动化链传动输送台车系统

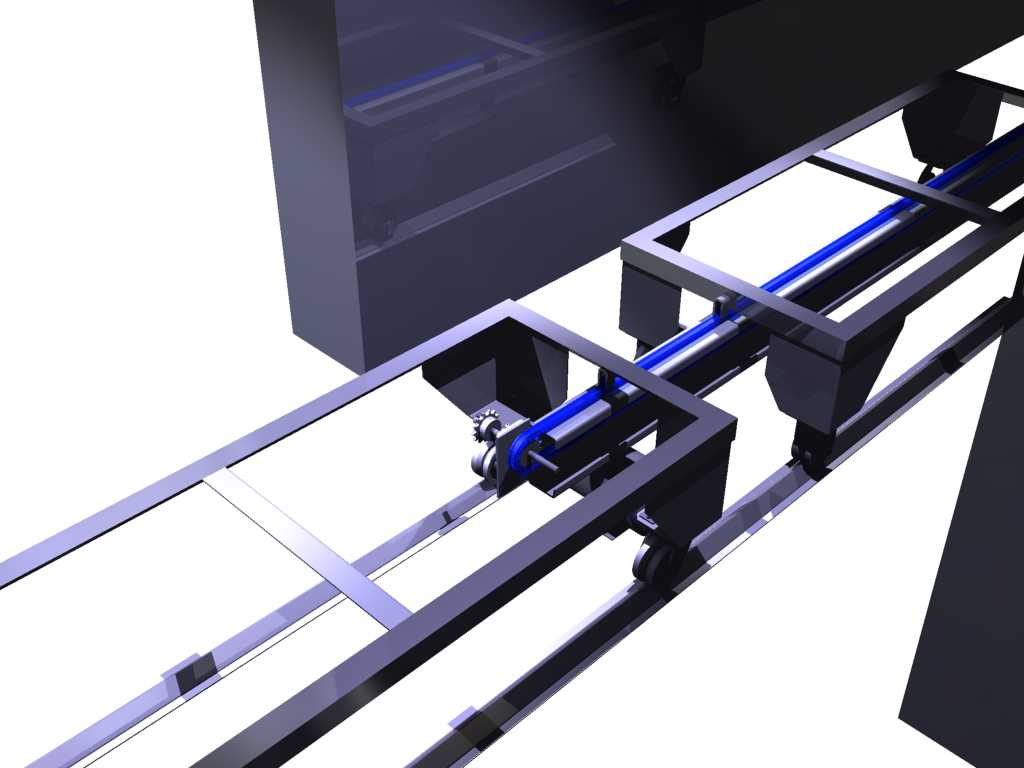

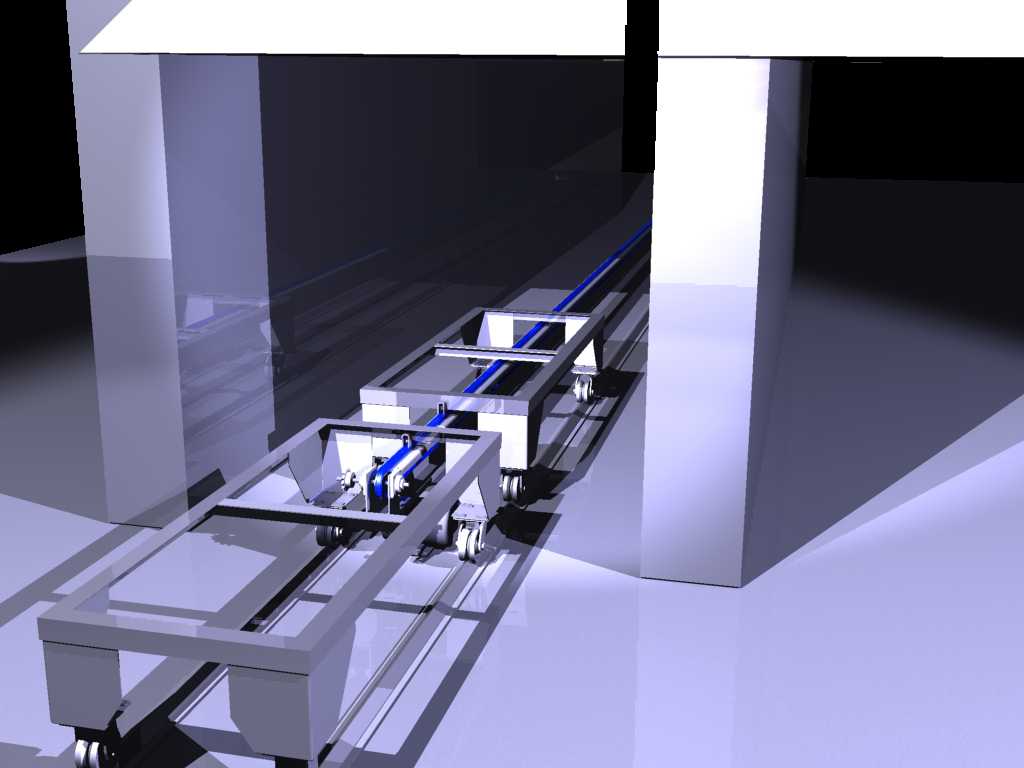

　　这套链传动输送系统主要面向重型工件的车间内部跨工位转运场景，常见于工程机械结构件焊接车间、重型装备装配工段、长尺寸型材加工产线这类需要沿固定路径长距离输送大重量载荷的生产环节，区别于普通轻型皮带输送线，该系统采用轨道导向配合链条牵引的结构形式，可适配单台数吨级载荷的平稳输送需求。从实际使用逻辑来看，整套系统沿预设的地埋或架空轨道铺设，多台输送台车沿轨道排布，通过闭环链条实现联动或独立驱动控制，每台台车上预留有工装安装接口，可根据待输送工件的外形、支撑点位置快速更换适配的定位工装，无需对输送主体结构做大规模改动，适配多品种小批量的重型工件生产流转需求。设计过程中首先考虑的是重载工况下的结构刚度问题，台车主体框架采用矩形钢管焊接成型，

　　焊缝位置做了应力释放处理，避免长期交变载荷下出现框架变形；行走轮组采用双侧缘钢轮配合钢轨的组合，侧缘结构可防止台车在高速启停、偏载工况下出现脱轨风险，轮组内部配置了密封式滚子轴承，可降低长期运行的滚动阻力，减少日常维护的润滑频次。牵引链条选用重载直板滚子链，链条与台车上的牵引座采用浮动连接结构，可抵消轨道安装误差、台车运行偏摆带来的附加径向力，避免链条出现异常磨损或拉断故障；张紧装置设置在线路的返程端，采用螺旋调节配合缓冲弹簧的结构，可在链条磨损伸长后快速调整张紧力，同时吸收启停过程中的链条冲击，延长链条使用寿命。从安装边界来看，轨道铺设的直线度公差控制在每米1mm以内，全线高度差不超过5mm，避免台车运行过程中出现卡滞；

　　单台台车的宽度方向预留了150mm的安全间隙，与周边的设备立柱、防护栏的最小安全距离不小于100mm，防止运行过程中出现刮碰；驱动单元一般布置在线路的端部或中部，根据输送总载荷、运行速度计算所需驱动功率，配置对应的减速电机与过载保护装置，当出现载荷超限、异物卡滞时可自动停机并触发报警，避免设备损坏。在功能实现层面，该系统可根据生产节拍需求调整运行速度，支持间歇式启停输送与连续匀速输送两种模式，可配合工位上的工件到位传感器、顶升移载机构实现自动上下料，无需人工干预即可完成工件从上线工位到各加工工位、下线工位的全自动流转，大幅降低重型工件转运的人工劳动强度，减少车间内叉车转运带来的安全隐患。针对车间内可能存在的焊接飞溅、切削粉尘等工况，

　　所有运动副都配置了对应的防护结构，链条外侧设置可拆卸的防护罩，避免异物落入链节之间造成卡滞；轮组位置设置了刮屑板，可在运行过程中自动清理轨道表面的杂物，保证行走轮与轨道的接触平稳。整套结构的受力传递路径清晰，工件载荷通过台车框架传递到四个行走轮组，再均匀分散到轨道基础上，牵引载荷通过链条直接作用在台车的牵引点上，牵引点高度与台车重心高度基本持平，避免牵引过程中出现台车抬头、跑偏的问题。在细节设计上，台车上表面预留了标准的T型槽安装接口，可快速固定各类工装夹具、工件支撑座，适配不同尺寸规格的工件输送；轨道两端设置了液压缓冲限位器，即使在电气限位失效的情况下，也能通过机械缓冲吸收台车的冲击动能，避免台车冲出轨道造成安全事故。
