工业用八工位连续式轨道清洗设备结构

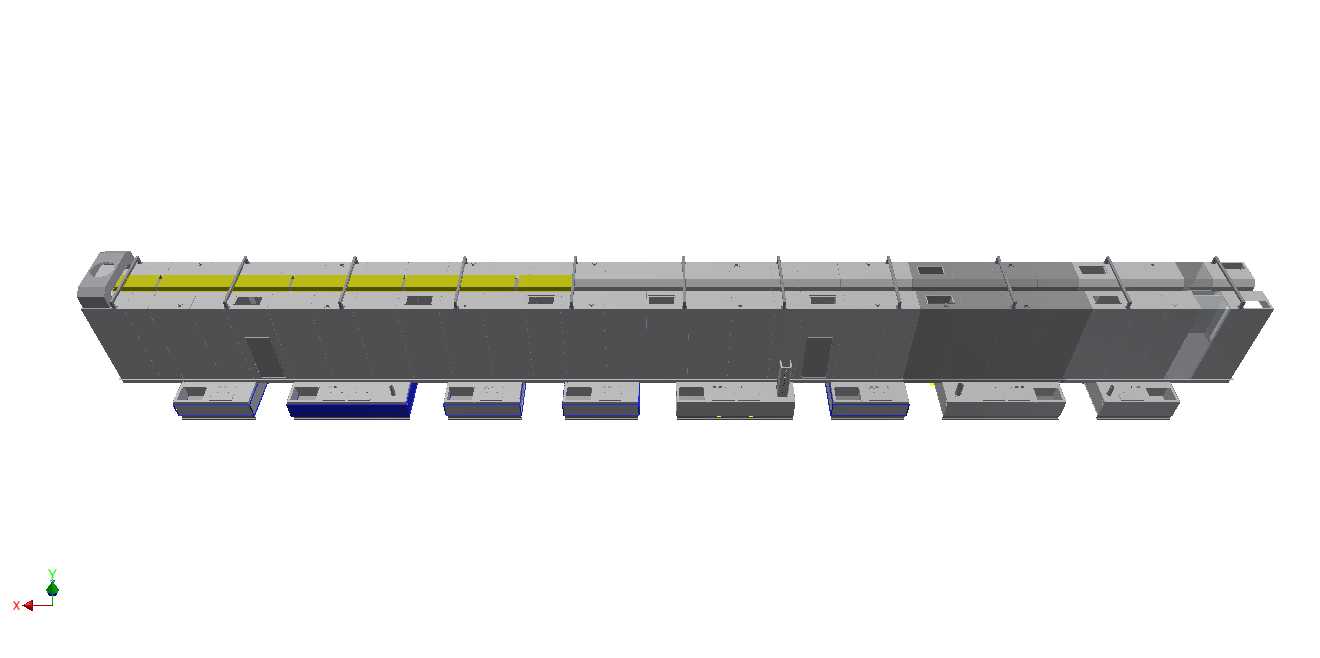

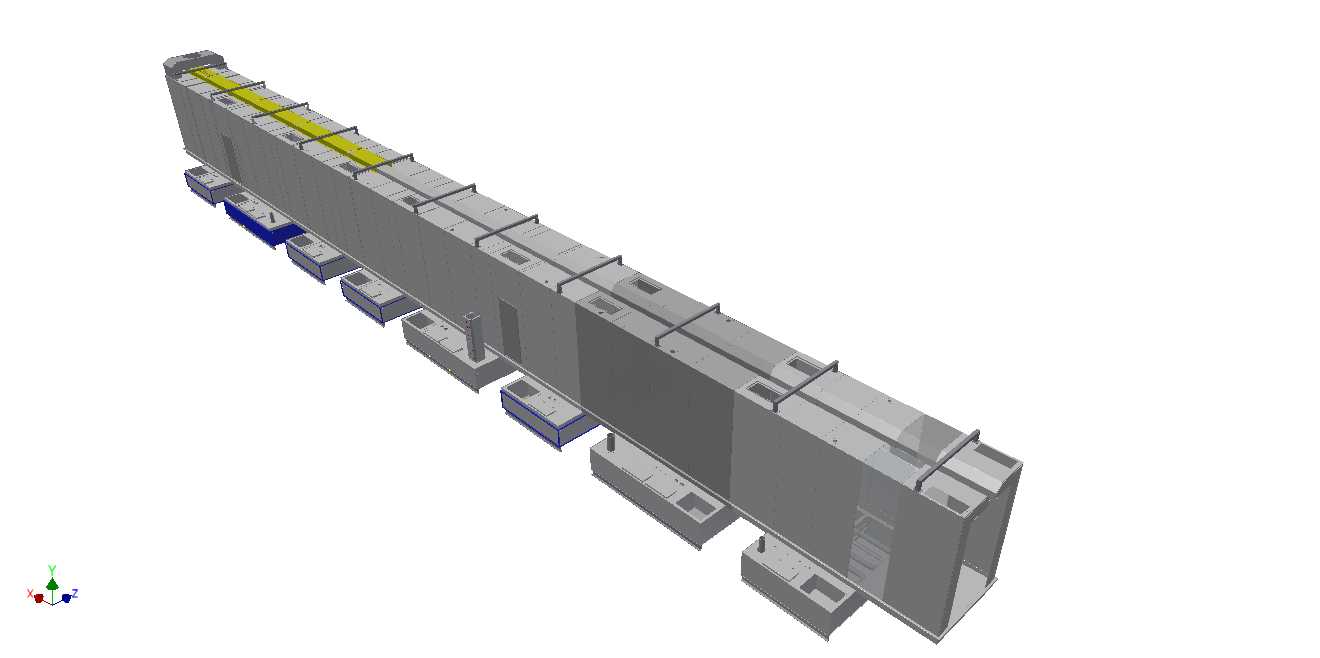

　　在精密零部件加工、汽车零部件制造、五金冲压件生产等领域，工件表面的切削液残留、金属碎屑、油污杂质如果得不到彻底清理，会直接影响后续的喷涂、装配、检测工序精度，传统的单槽人工清洗或者单机清洗设备，不仅处理效率跟不上连续化产线的节拍，还容易出现清洗盲区、不同批次工件清洁度不一致的问题，这款长条形的多工位清洗设备，就是针对连续化生产场景下的大批量工件清洗需求设计的。设备整体采用长直贯通式的舱体结构，内部预留了完整的dau轨道系统安装空间，轨道沿着舱体长度方向贯穿所有处理工位，工件搭载在适配的工装挂具或者托盘上，沿着轨道依次通过不同的功能段，不需要人工转序，就能完成从进料到出料的全流程清洗处理，单条线体可以根据工件的清洁度要求，

　　灵活搭配喷淋清洗、超声清洗、风切干燥、热风烘干等不同的功能模块，八个工位的排布可以覆盖从粗洗到精洗再到干燥的全工序，适配不同污染程度工件的处理需求。从结构设计层面来看，舱体采用分段式模块化拼接结构，每一段对应一个独立的处理工位，段与段之间设置有挡水隔帘和积液回流结构，避免不同工位的清洗液串液，降低药液损耗的同时，也能保证各工位的工艺参数稳定。舱体底部设置有多个独立的储液槽，分别对应不同工位的清洗介质，每个储液槽都预留了过滤装置安装位、循环泵接口和液位检测安装位，方便后期根据工艺需求加装循环过滤系统、加热装置，维持清洗液的清洁度和工艺温度。舱体侧面预留了检修门和观察窗，日常维护时不需要拆解整体舱体，就能快速接触到内部的喷嘴、管路、

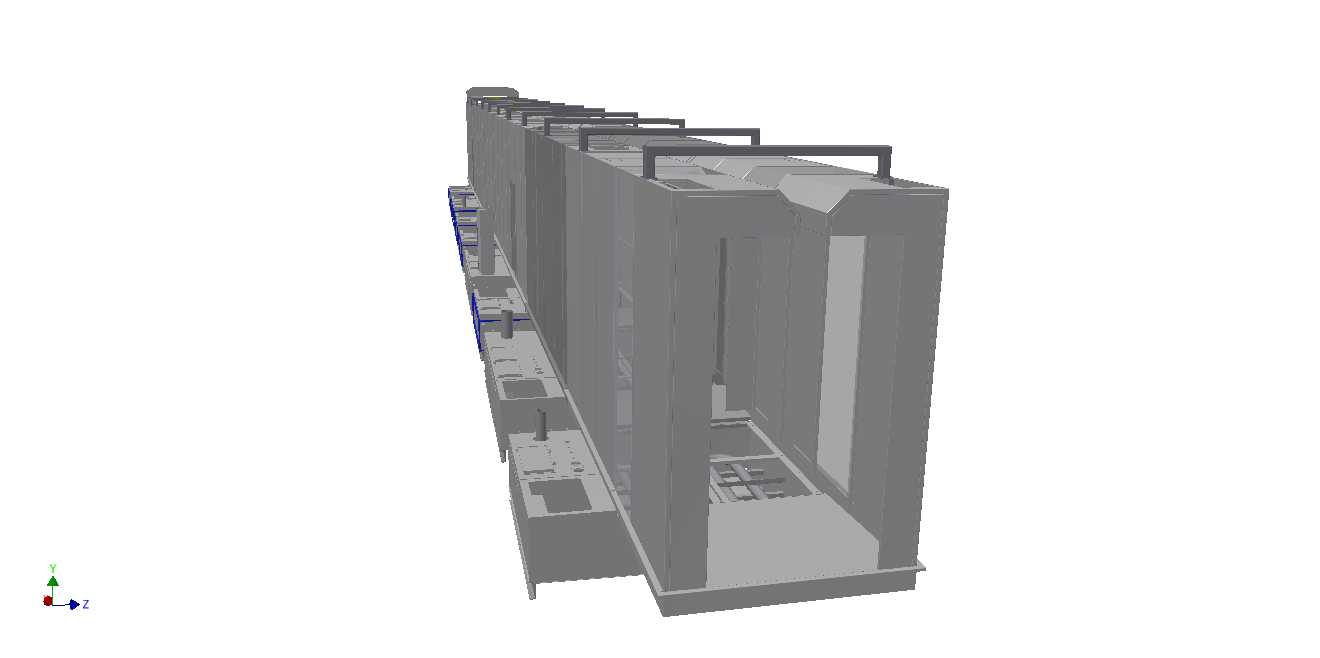

　　输送组件，观察窗可以实时查看内部的清洗运行状态，及时排查喷嘴堵塞、工件卡滞等异常问题。设备底部设置有多个独立的支撑底座，每个底座都带有水平调节结构，安装时可以根据车间地面的平整度调整支撑高度，保证整线的轨道水平度偏差控制在允许范围内，避免工件输送过程中出现卡滞、偏移的问题。设备的进料端和出料端都预留了和前后产线对接的接口，可以直接和前端的加工机床出料输送带、后端的检测或装配产线接驳，不需要额外增加转序机构，就能直接接入现有生产流水线，减少车间的设备占地面积和中间工件缓存空间。轨道系统采用重载设计，可适配不同尺寸的工装托盘，单工位承载能力可以覆盖大多数中小型工业工件的清洗需求，轨道的运行速度可以根据工件的污染程度、

　　清洗工艺要求灵活调整，对于重油污的工件可以降低输送速度，延长各工位的处理时间，对于清洁度要求较低、表面杂质少的工件可以提高输送速度，匹配整线的生产节拍。舱体顶部设置有排雾接口，可以外接车间的废气抽排系统，将清洗过程中产生的热蒸汽、水雾统一抽排处理，避免蒸汽在车间内扩散，影响车间环境和其他设备的运行稳定性。在安装边界方面，设备整体为长条形布局，安装时需要在长度方向预留足够的直线空间，宽度方向需要预留检修通道，保证侧面的检修门可以完全打开，方便人员进入维护内部组件，设备的进料端和出料端需要预留和前后产线对接的操作空间，底部的储液槽位置需要预留管路连接和废液排放的空间，外接的水电、压缩空气、排雾管路都可以从设备底部或者顶部的预留接口接入，不需要在现场进行大规模的结构改造。和传统的间歇式清洗设备相比，这种贯通式多工位轨道清洗设备的处理连续性更强，工件在输送过程中完成所有清洗工序，不需要频繁的上下料操作，单班的处理效率可以达到间歇式设备的数倍，而且因为所有工件的处理流程、处理时间完全一致，清洁度的一致性更好，非常适合大批量连续生产的制造场景。设计过程中充分考虑了不同行业的清洗工艺适配性，舱体内部的喷嘴排布、管路接口都采用通用化设计，后期如果需要调整清洗工艺，只需要更换对应工位的喷嘴、调整管路连接，不需要对整体舱体结构进行改动，设备的拓展性较强，可以满足不同用户的工艺定制需求。
