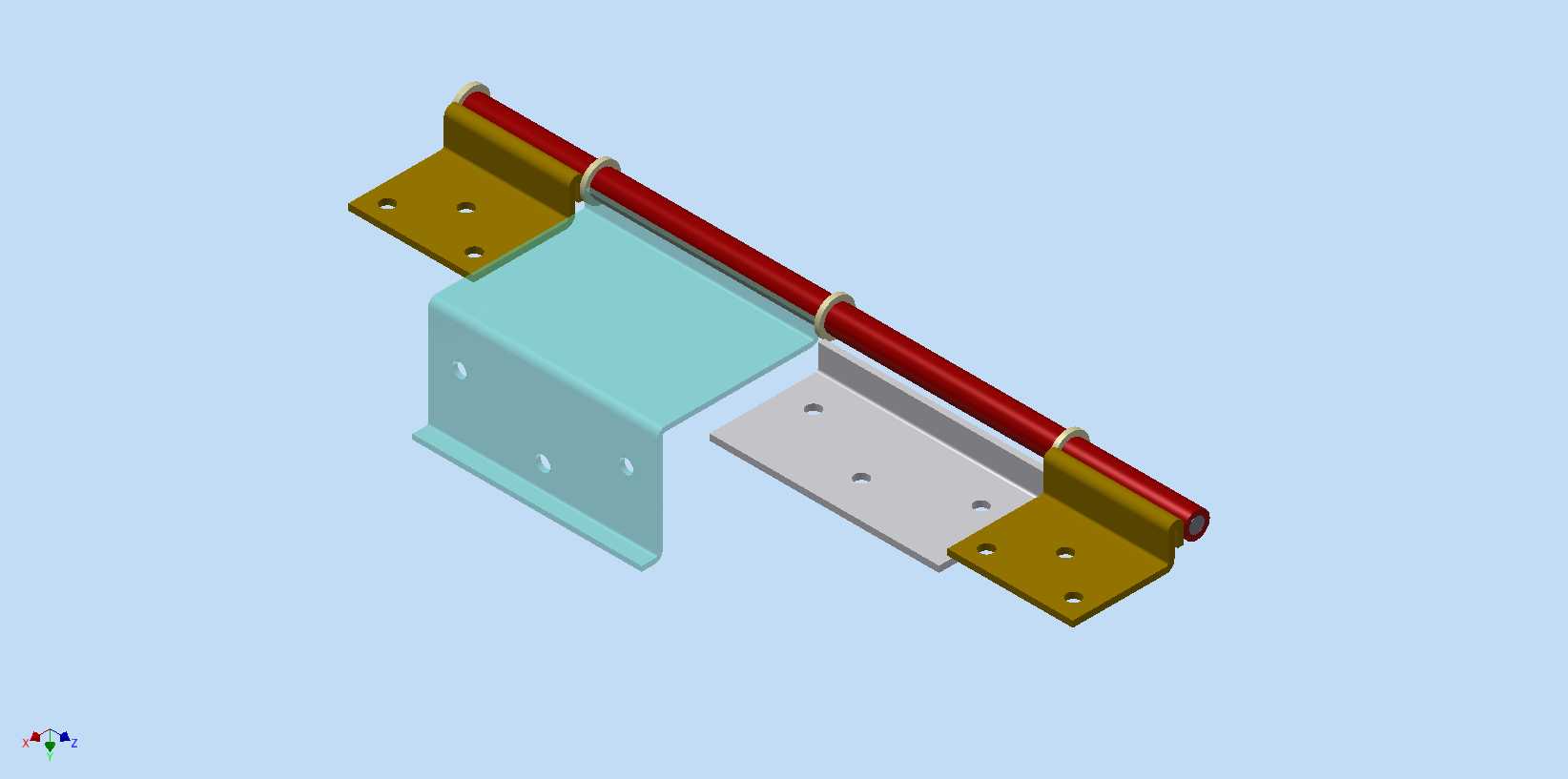

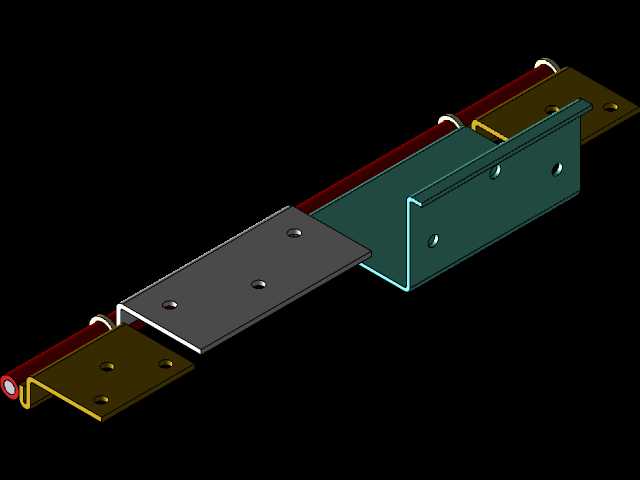

房车主门专用长排式承重铰链结构

　　这款铰接结构主要应用于自行式、拖挂式房车的乘客门主门装配场景，也可拓展用于同类型旅居舱门、改装特种车辆侧门的连接部位，核心作用是实现门体与车身门框的转动连接，同时承载门体自身重量以及车辆行驶过程中产生的振动载荷，避免门体出现下沉、开合卡滞、密封失效等常见问题。不同于普通民用家具合页或者轻型车门铰链，房车车门因为集成了隔音层、保温层、内饰板、密封胶条甚至部分电控锁具组件，整体自重远高于普通乘用车车门，同时车辆在非铺装路面行驶时会产生持续的多方向颠簸冲击，这就要求铰接结构不仅要具备足够的静态承重能力，还要有可靠的抗疲劳性能，避免长期使用后出现铰接间隙过大、转动异响等问题。从结构设计来看，这款铰链采用了多段式长排铰接布局，

　　沿门体侧边纵向布置，通过多组铰接点分散门体载荷，相比传统两三点式固定的车门铰链，载荷分布更均匀，单组铰接销轴承受的剪切力更小，能有效降低销轴磨损速率，延长整体使用寿命。铰链的固定翼板分别对应车身门框安装面与门体内侧安装面，翼板上预留的安装孔位经过位置匹配，可直接适配房车常用的铝制蜂窝复合门体、玻璃钢夹芯门体的内部预埋加强衬板位置，安装时不需要在现场额外扩孔或者调整衬板位置，降低现场装配的调整工作量。设计过程中重点考虑了安装边界的适配性，铰链闭合状态下的整体厚度控制在常规房车车门与门框的密封间隙允许范围内，不会干涉胶条的压缩变形，能保证车门关闭后胶条均匀受压，实现良好的隔音、防水、保温密封效果；转动副的间隙设置经过反复校核，

　　既保证转动过程无卡滞，也不会因为间隙过大导致门体晃动，在车门开启到常用角度时，铰链的限位结构能提供足够的支撑阻尼，避免车门在坡道停车时出现自动开合的安全隐患。铰接销轴采用贯穿式长轴设计，配合轴套减磨结构，不需要频繁加注润滑脂就能保持顺畅转动，同时销轴两端做了防脱限位，避免车辆长期振动后销轴窜出脱落。翼板的折弯角度经过精确计算，当门体开启到最大角度时，铰链的运动轨迹不会与门框边缘、车身外饰板发生干涉，也不会拉扯车门内部布置的线束、密封胶条，保证门体可以完全开启到设计角度，方便人员进出以及大件行李搬运。在材料选型的结构适配设计上，铰链的翼板采用了适配钣金冲压成型的结构设计，折弯处设置了合理的圆角，避免应力集中导致长期使用后翼板开裂，

　　表面处理的结构预留层厚度也纳入了尺寸校核范围，保证安装后整体尺寸精度不受表面处理层厚度影响。实际装配过程中，这款铰链可以通过预装在工装夹具上先与门体固定，再整体与门框对位，安装效率比分体式铰链更高，后期维护时如果出现磨损，只需要更换对应轴套即可，不需要整体拆卸铰链翼板，降低售后维护成本。针对房车使用场景中可能遇到的高湿度、盐雾环境，铰链的结构设计中避免了容易积水的死角，转动部位的间隙可以让雨水自然排出，不会积存水分导致锈蚀卡滞，适配不同气候区域的使用需求。
