立柱悬臂式伺服驱动物料搬运机械手结构

　　这款立柱悬臂式伺服驱动机械手，主要面向车间内小范围定点物料转运、工位上下料场景设计，常见于机加工单元工件周转、装配线零部件抓取移送、轻型成品码放等作业环节，适配10kg以内的轻型负载作业需求，可覆盖以立柱为中心、悬臂伸展长度为半径的扇形作业区域，相比多关节工业机器人，结构更简单、部署成本更低，适合固定路径、固定点位的重复性搬运作业。

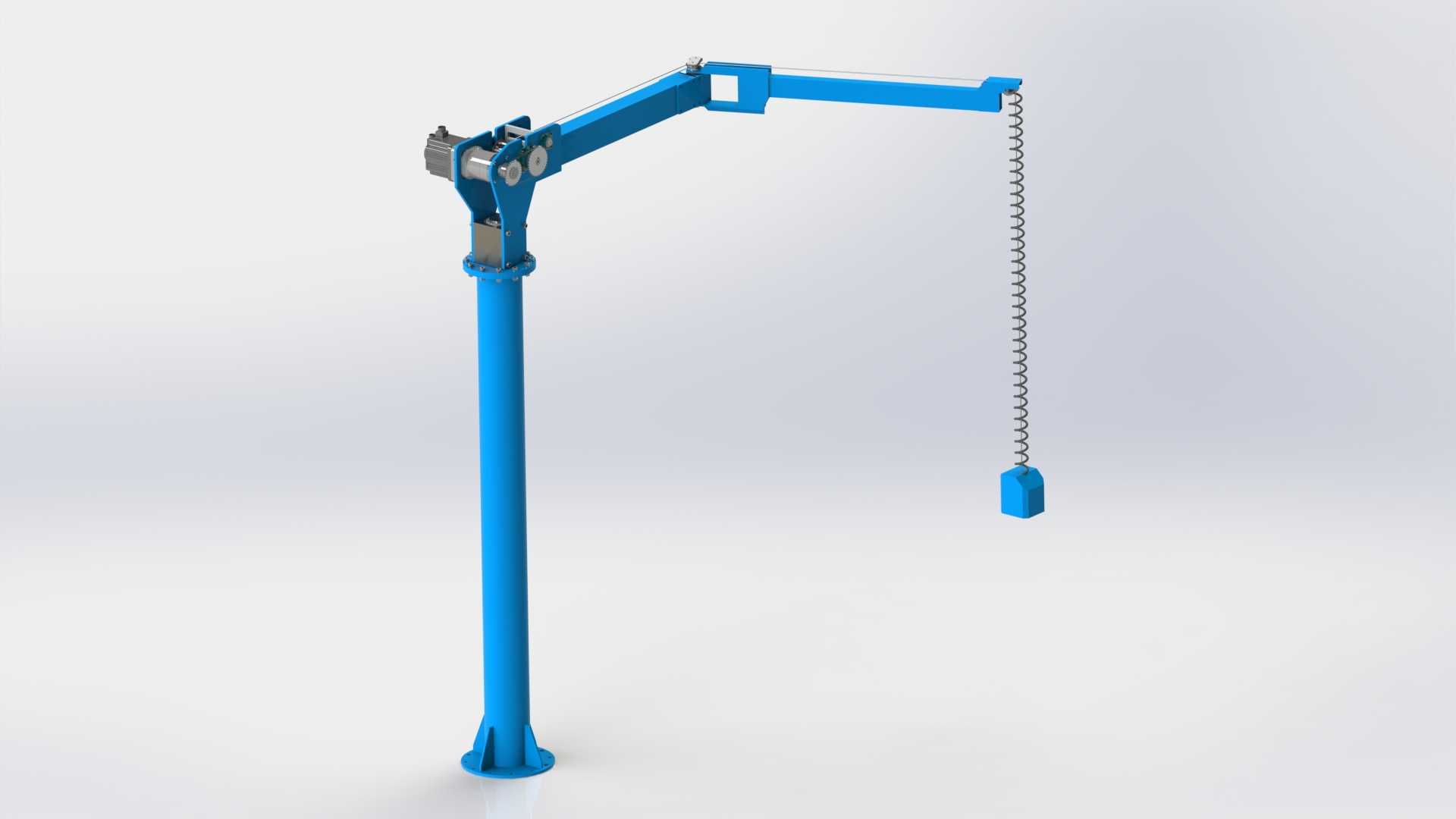

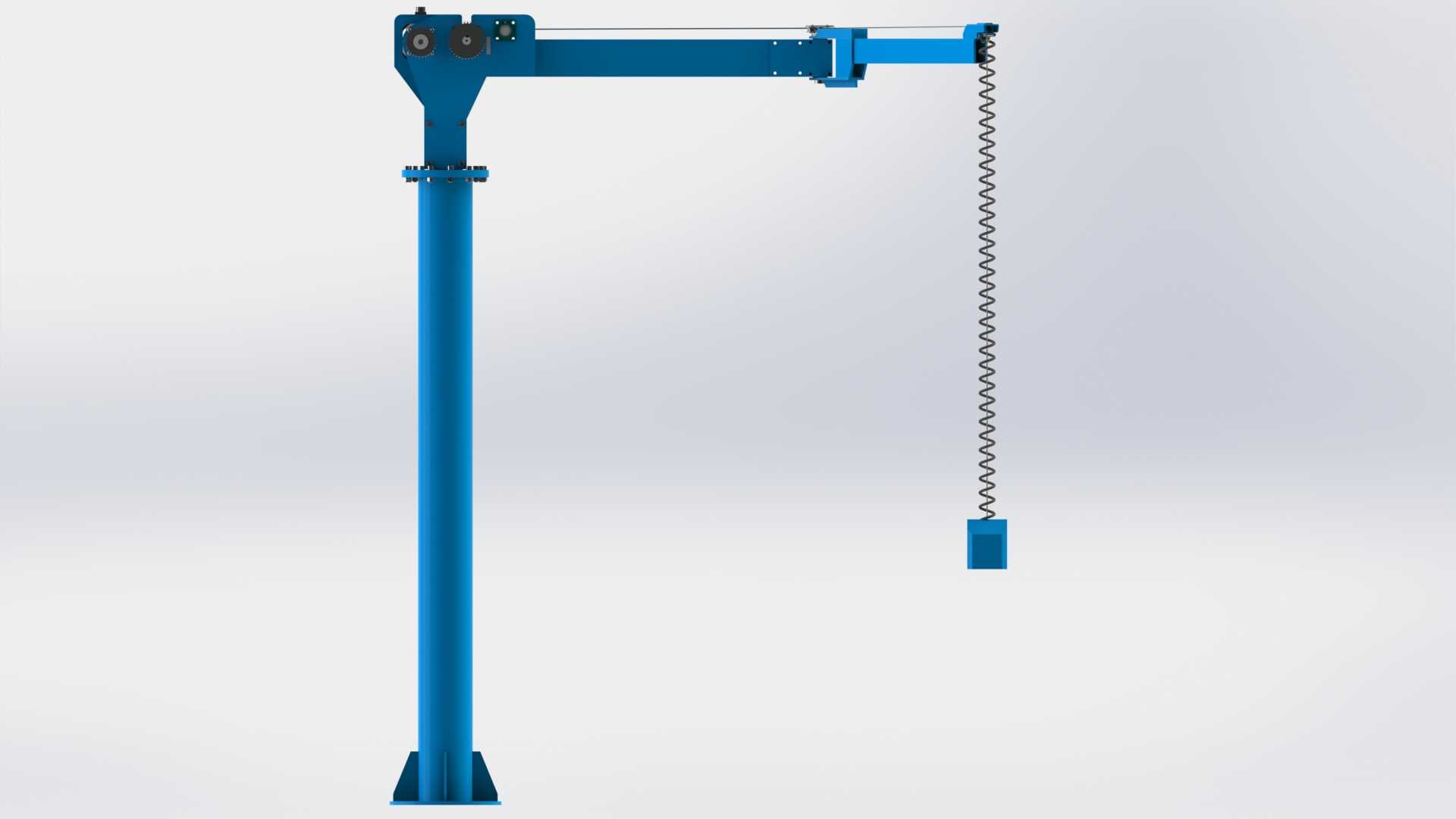

　　从结构设计逻辑来看，整机采用立式单立柱固定安装方案，立柱底部为法兰式安装底座，通过膨胀螺栓或预埋螺栓直接固定在车间混凝土地面，安装时需保证立柱轴线与地面垂直度偏差不超过1/1000，避免悬臂伸展后出现偏载晃动。立柱内部集成伺服回转驱动机构，可驱动整个悬臂组件绕立柱轴线做±180°范围内的回转运动，回转位置精度可控制在±0.2°以内，满足不同工位间的点位定位需求。悬臂部分采用箱型截面铝合金型材焊接加工，在保证结构刚性的前提下尽可能降低自身重量，减少回转驱动端的负载惯量，悬臂上设置有可沿臂长方向移动的滑动小车，小车同样由伺服电机通过同步带驱动，可实现水平方向的直线进给运动，移动行程覆盖整个悬臂有效伸展长度，水平定位精度可达±0.5mm。

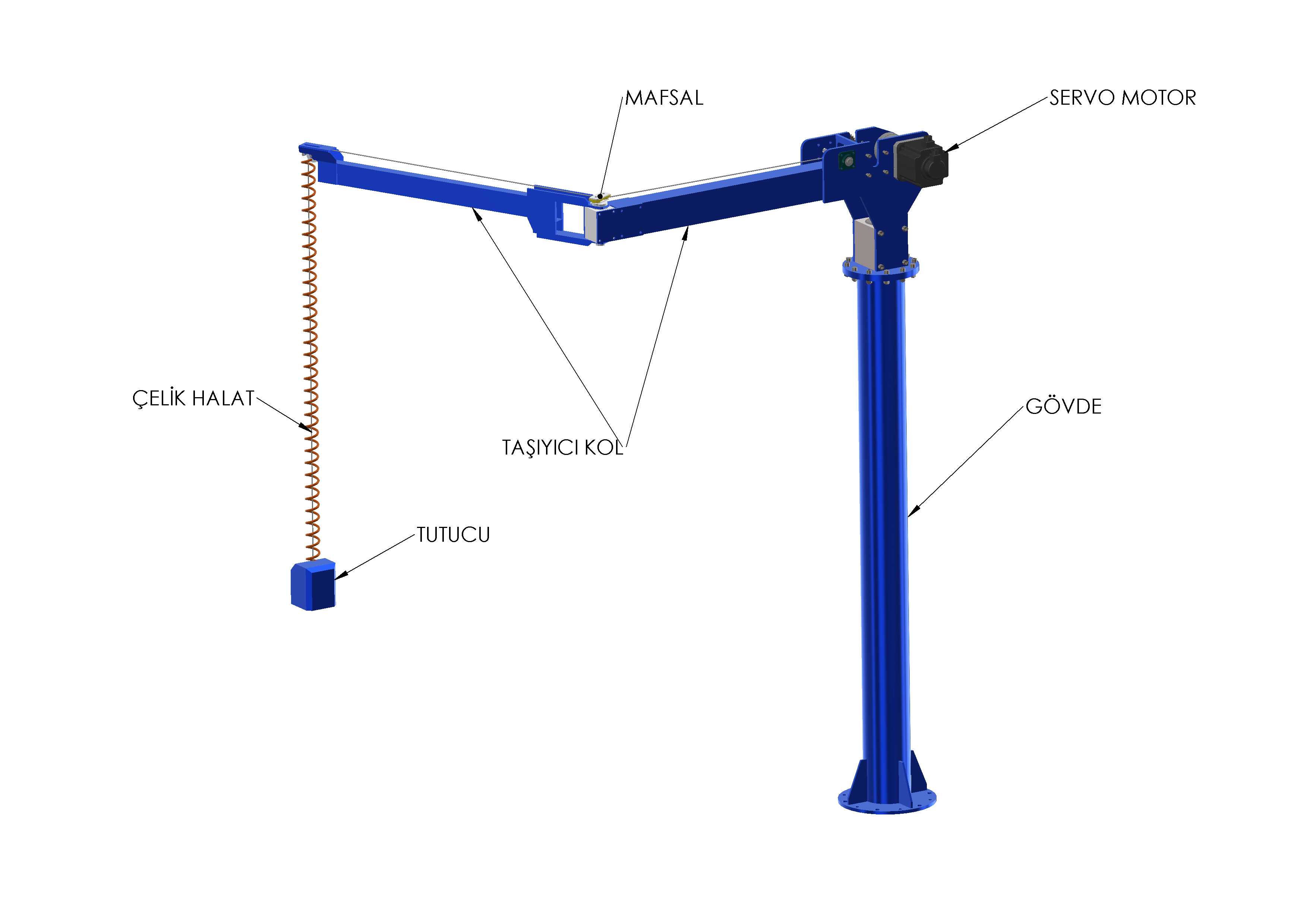

　　末端执行器的升降运动采用钢丝绳牵引方案，相比丝杠传动或气缸升降，钢丝绳牵引结构重量更轻，升降行程更长，钢丝绳上端通过恒力弹簧组件连接在悬臂滑动小车上，可抵消末端抓取机构和工件的部分重量，降低升降驱动的负载，升降驱动同样由伺服电机配合卷绳轮实现，可根据作业需求设定升降高度，适配不同高度的工作台、料架取放料需求。末端配置通用型气动夹爪作为抓取机构，可根据抓取工件的外形更换夹指，适配规则形状的箱体、轴类、盘类零件抓取，夹爪的开合由电磁阀控制气路通断实现，气路管线沿悬臂内侧布置，通过拖链规整走线，避免运动过程中管线拉扯磨损。

　　整机的所有运动轴均采用伺服电机驱动，相比气动或普通电机驱动，伺服驱动可实现速度、位置的闭环控制，运动过程平稳，启停无冲击，可根据作业节拍调整各轴的运动速度，最快可实现12次/分钟的搬运作业循环。悬臂的极限伸展长度根据不同规格可覆盖2-3米的作业半径，立柱总高度通常设置为2.5-3米，保证末端最低取料位可覆盖地面料架，最高取料位可适配1.2米高度的工作台面，安装时需预留悬臂回转范围内的安全空间，避免与周边设备、墙体发生干涉，设备外侧需设置安全防护栏或安全光栅，防止人员进入运动范围发生碰撞事故。

　　设计过程中重点考虑了结构的动静态刚性，立柱底部法兰设置有加强筋板，降低悬臂满载伸展时的立柱根部应力，悬臂截面经过有限元校核，满载时悬臂末端的下挠量不超过悬臂长度的1/1500，保证抓取定位的准确性。所有运动副均采用免维护自润滑轴承，减少日常维护工作量，驱动电机均配置有失电制动器，在设备断电或急停状态下可自动锁止各轴位置，防止末端负载坠落引发安全事故。走线部分全部采用内置式布置，所有电缆、气管均从立柱内部和悬臂内腔穿行，仅在运动连接位置预留柔性段，避免管线外露积灰、被工件剐蹭，提升设备在车间多尘环境下的运行可靠性。
