大容量工业混油搅拌设备结构设计

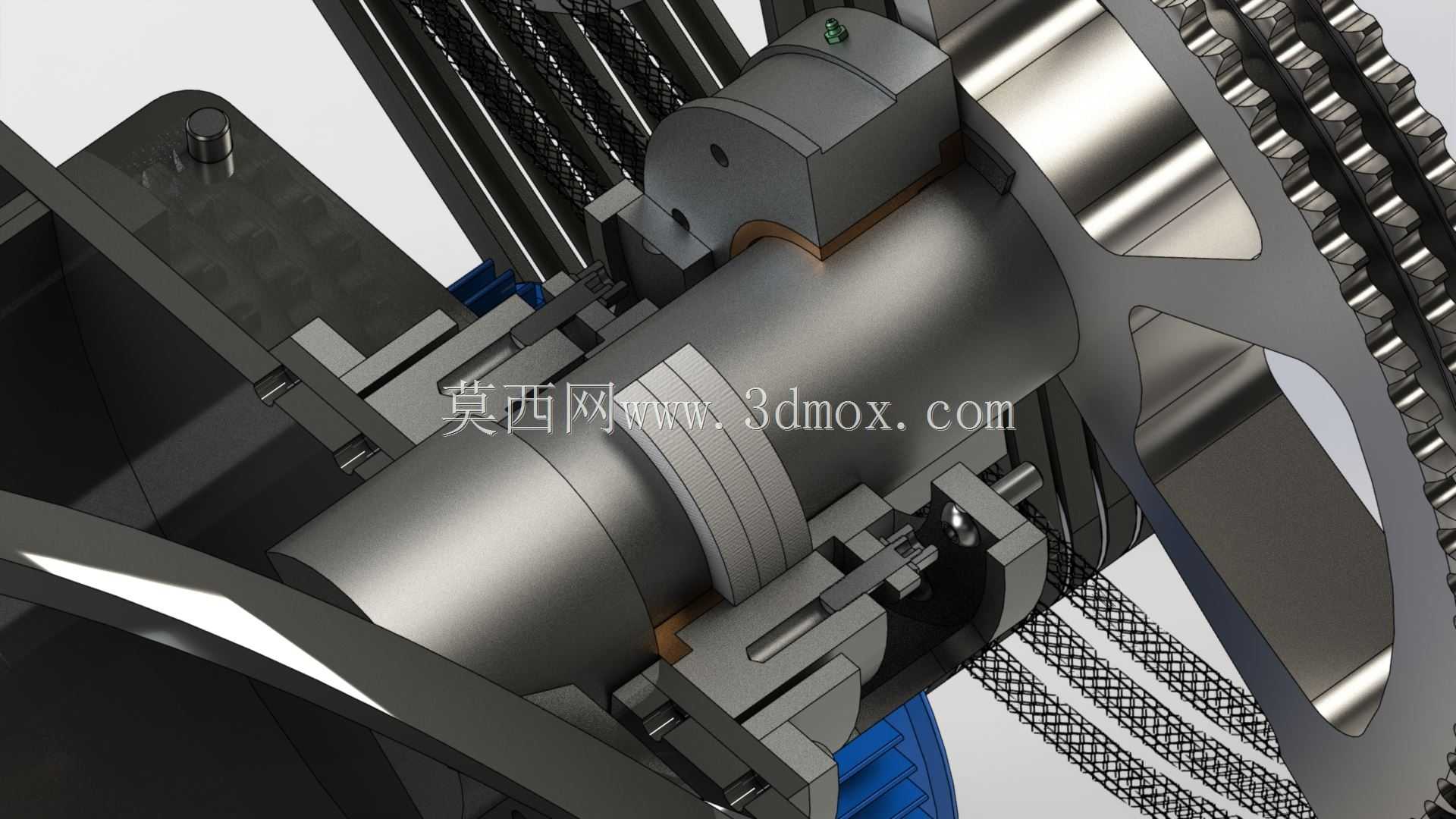

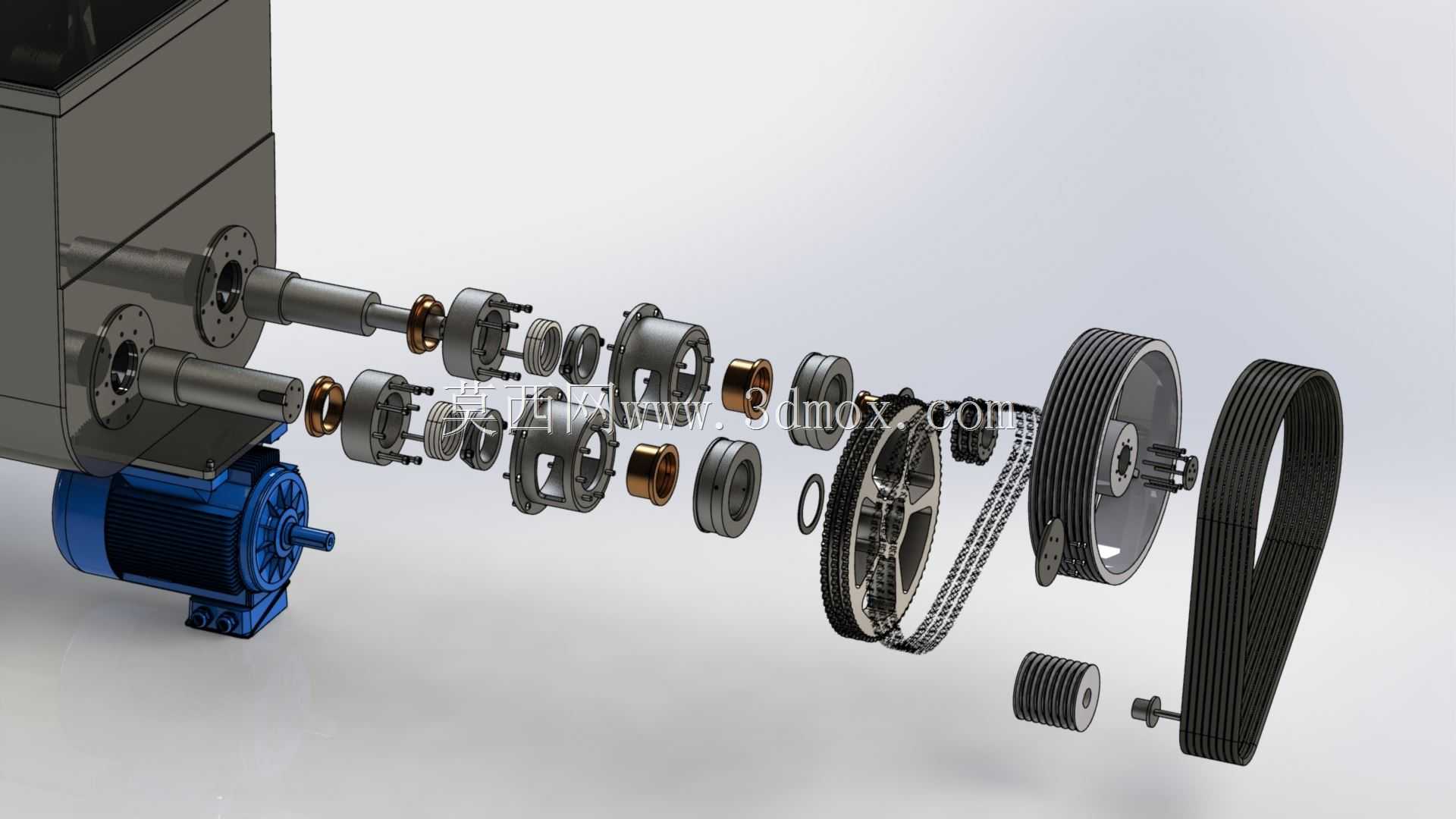

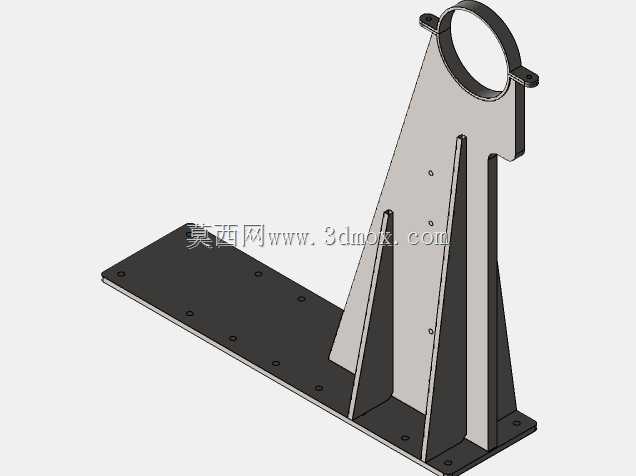

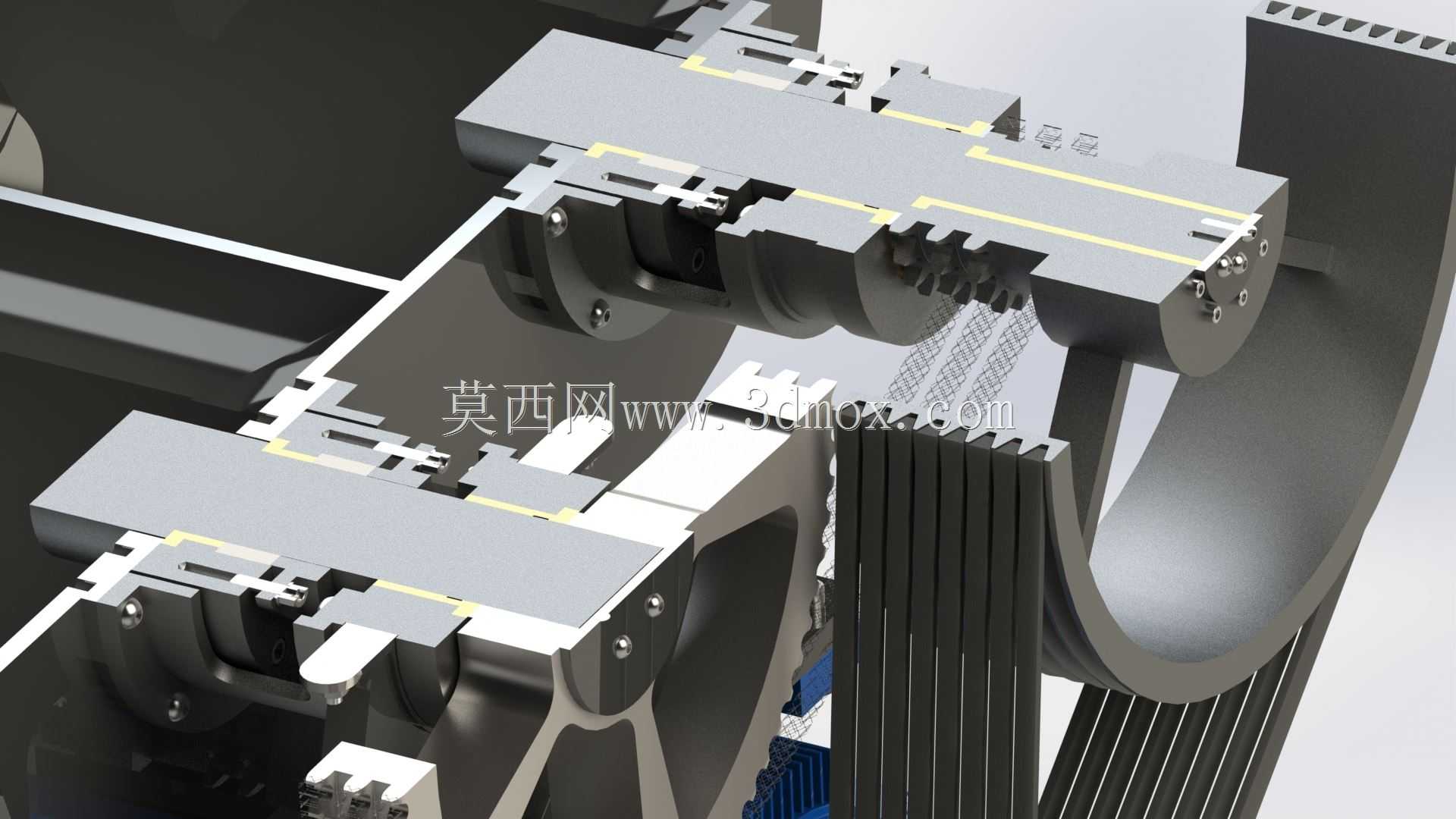

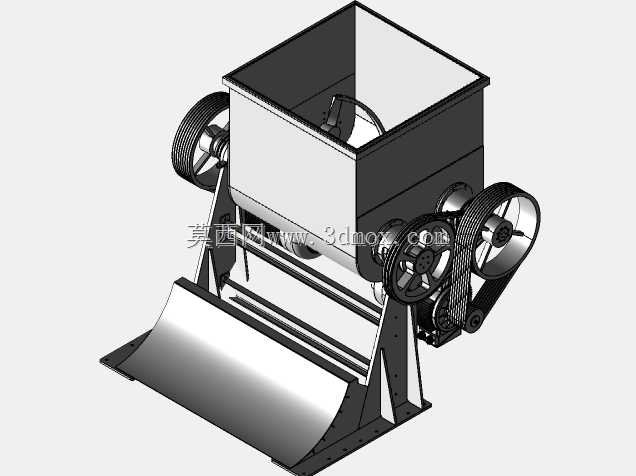

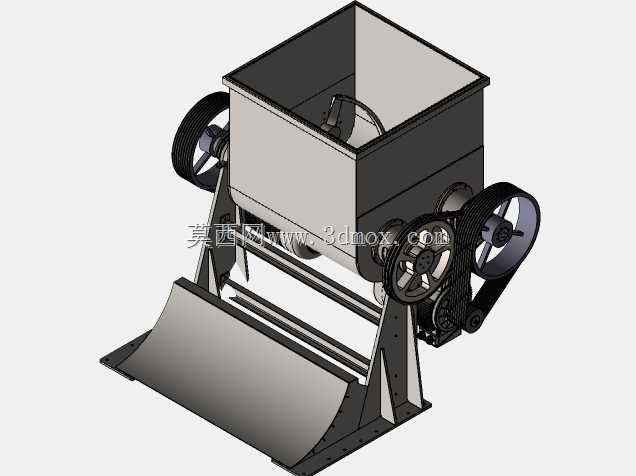

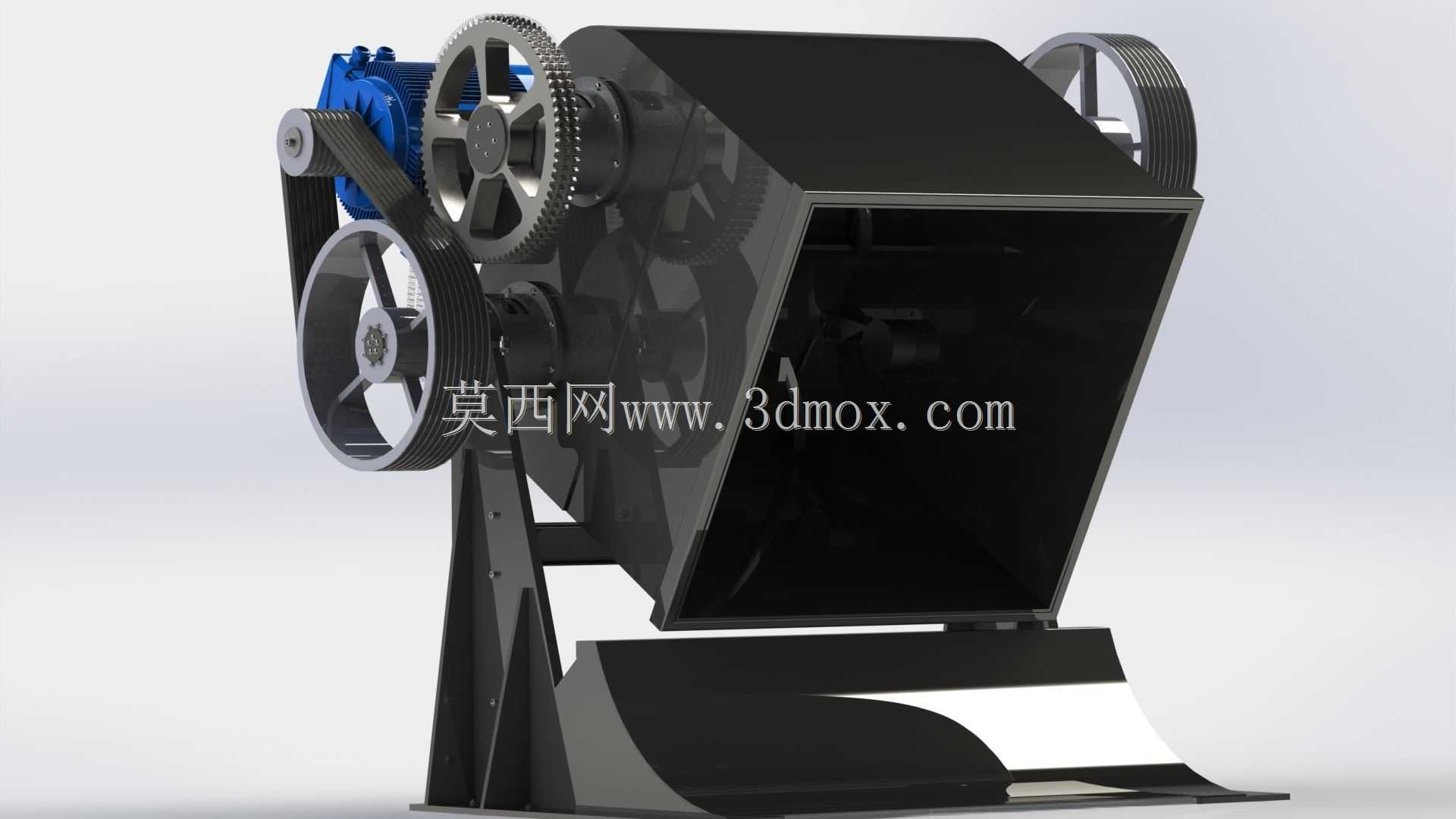

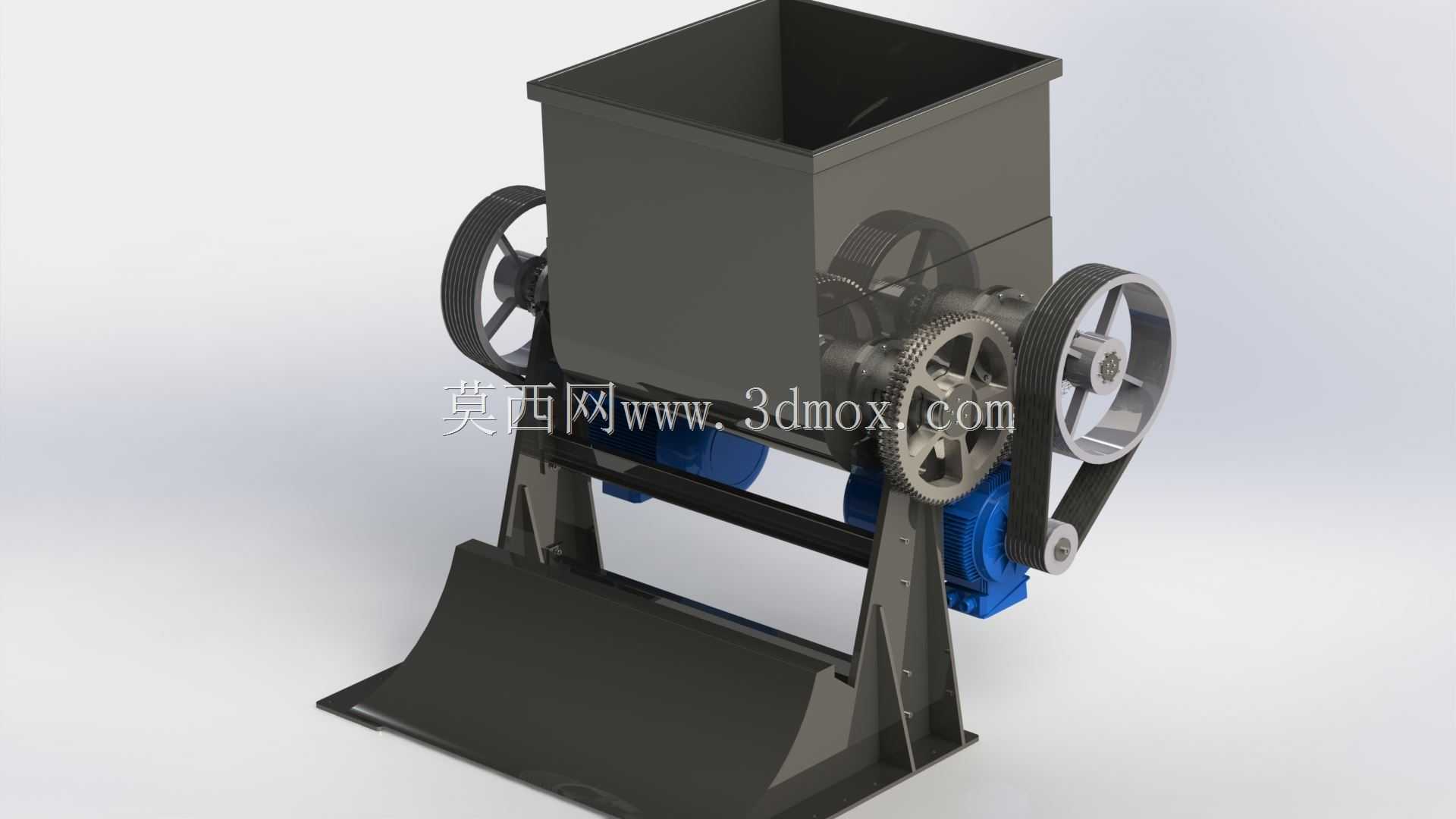

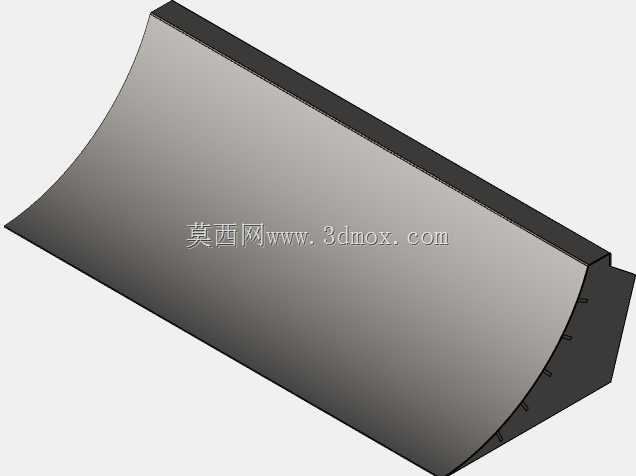

这款混油搅拌设备主要面向油脂加工、油料预处理、工业油品调和等生产场景，可实现大批次油类混合物料的均匀搅拌与卸料作业，适配中小型油料加工厂、润滑油调配车间、餐厨废油处理站点的生产需求，能够单次完成五吨级混合物料的搅拌工序，有效解决传统小容量搅拌设备批次处理量不足、多批次混合均匀度差异大的痛点。设备整体采用立式支架承载结构，上方设置敞口式方形进料料斗，料斗采用大倾角直壁设计，既方便物料倾倒投入，也能避免粘稠油类物料挂壁残留，料斗内部设置搅拌作业腔体，配套的搅拌组件可在腔体内完成全行程回转搅拌，确保不同比重、不同组分的油类物料充分混合，不会出现分层、沉底的混合不均问题。设备的动力传递采用电机配合皮带轮与齿轮组的二级传动结构，底部布置的驱动电机通过皮带轮实现第一级减速增扭，再通过啮合齿轮组将动力传递至搅拌主轴，这种传动布局既可以通过皮带传动缓冲启动瞬间的冲击载荷，保护电机与传动部件，也能通过齿轮传动保证稳定的传动比，让搅拌转速维持在适合油类混合的合理区间，避免转速过高造成油料飞溅、转速过低导致混合效率不足的问题。设备底部设置倾斜式导料卸料结构，搅拌完成后的物料可顺着导料板顺畅排出，无需额外人工掏取料斗内的残留物料，大幅降低卸料环节的人工劳动强度。在设计过程中，针对油类物料易渗透密封件的特性，对转动部位的轴承密封结构做了针对性优化，采用多重密封组合结构，相比标准件密封结构的密封性能更强，能够有效阻挡粘稠油液渗入轴承腔体，避免轴承因进油出现润滑失效、磨损加剧的问题，延长设备连续作业的使用寿命。设备的支架采用型钢焊接成型的框架结构，承载强度充足，可支撑满负荷状态下的料斗与物料重量，安装时只需将支架底部与作业地面做基础固定，即可保证设备运行过程的稳定性，不会因搅拌作业的振动出现移位、晃动问题，整体安装边界紧凑，不需要占用过大的车间生产面积，可直接对接现有油料生产线上的进料、出料输送设备，适配不同产能的生产线布局需求。
