手动管材弯折加工专用弯管设备

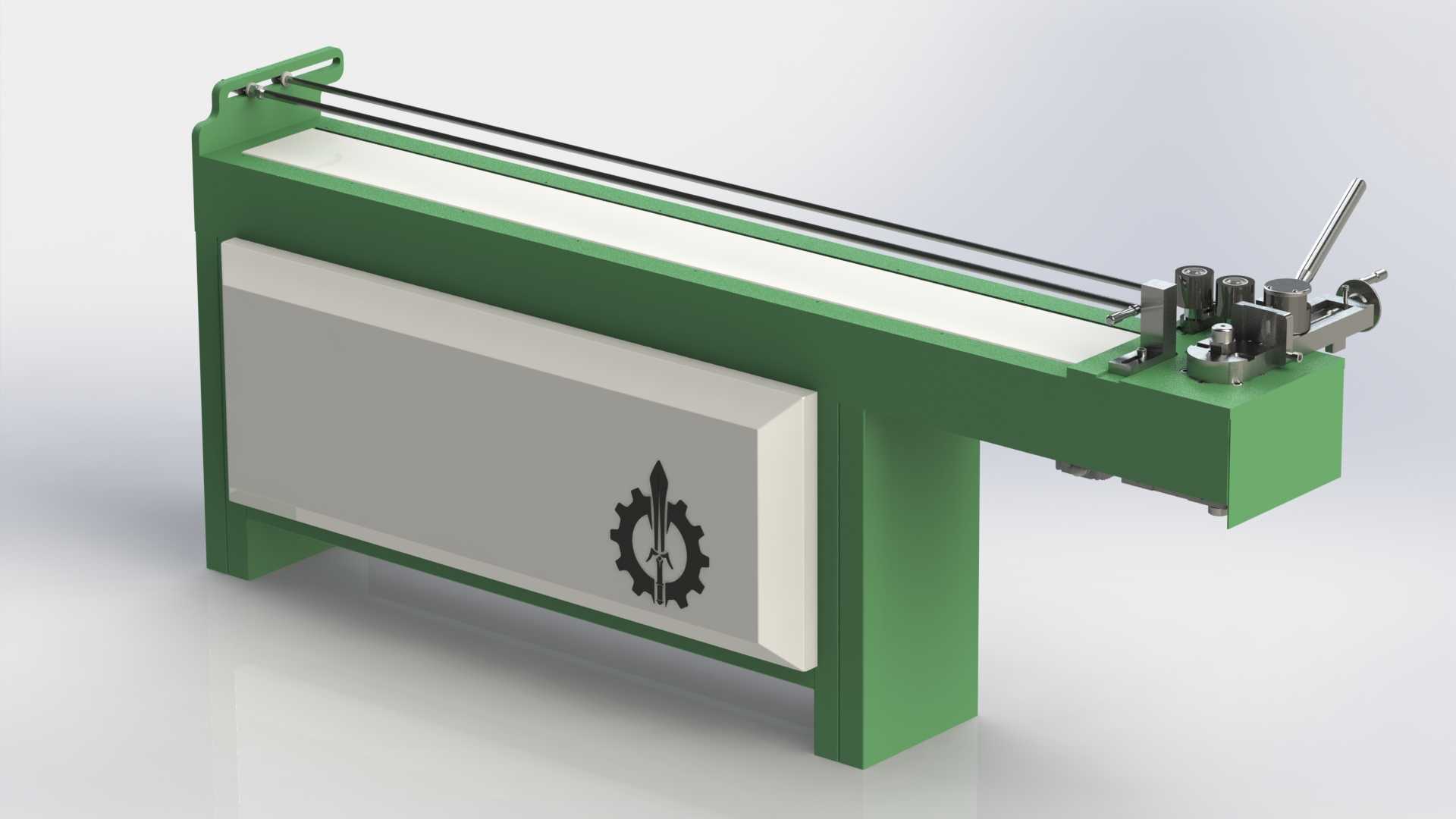

　　在中小型五金加工、现场管路铺设、制冷管路预制、小型钢结构件加工场景中，这类手动弯管设备的使用频率远高于大型数控弯管设备，尤其适合小批量、多规格的管材弯折作业，不需要外接动力源，对作业场地的供电、空间要求极低，甚至可以在户外安装现场完成临时的管材弯折加工，避免了预先弯折管材后运输带来的尺寸偏差、运输变形问题。从设备的结构布局来看，整体采用长条形悬臂式床身设计，床身主体为立式支撑结构，上部设置长条形的管材送料导向轨道，轨道长度覆盖常规6米以内定尺管材的送进支撑需求，作业端设置在床身的一端，集成了管材夹持模块、弯折成型模、手动操作杠杆机构，不需要额外配置液压站、电控柜等附属部件，

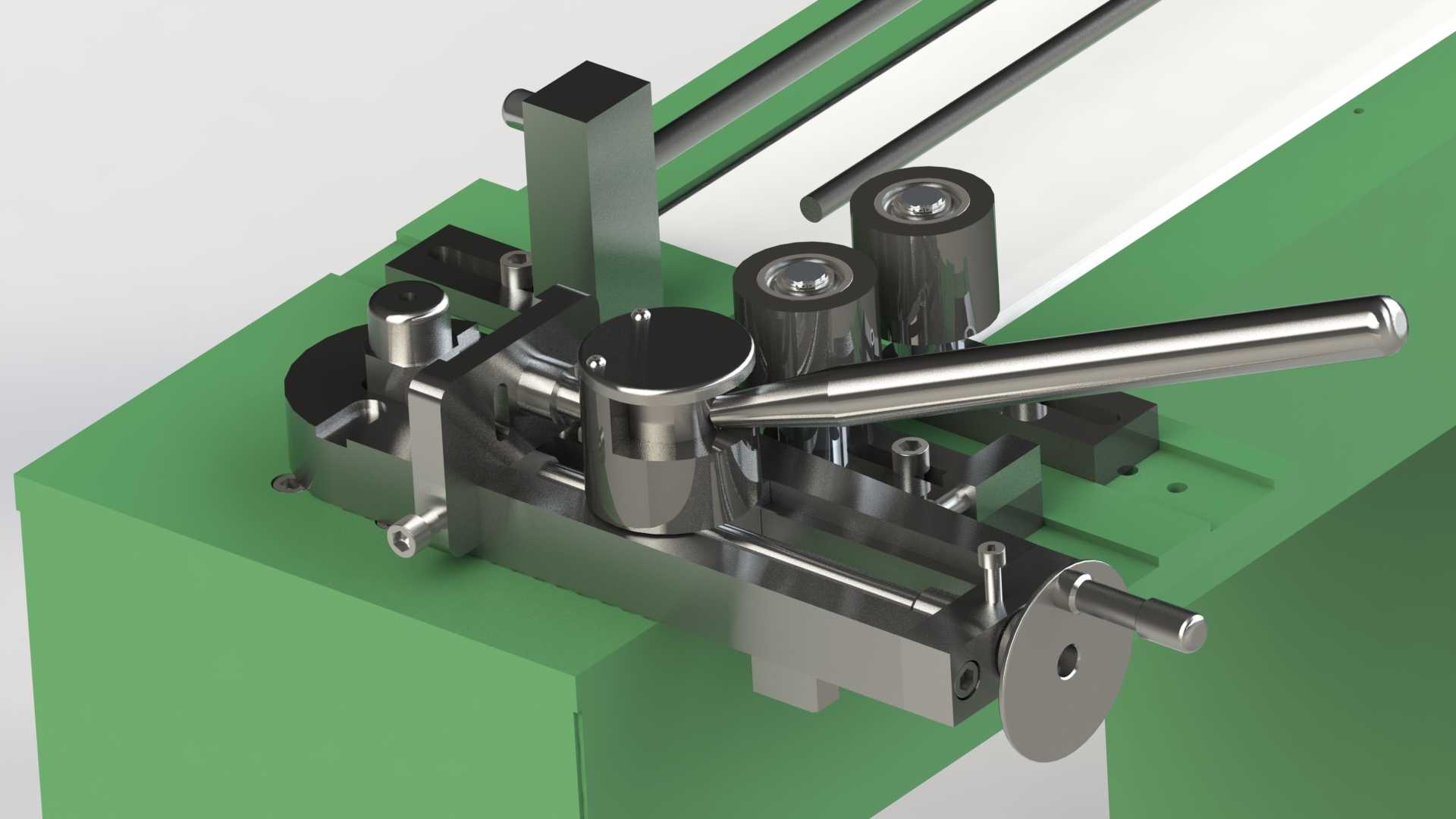

　　整体安装只需要将床身底部的支撑脚通过膨胀螺栓固定在硬化地面上即可，安装边界宽度不超过0.8米，长度可根据加工管材的最大长度调整，常规配置下整体长度在2.5米左右，占用车间面积极小，甚至可以布置在车间通道旁的边角区域，不会占用核心生产工位的空间。设备的核心功能是完成金属圆管的定角度弯折，夹持模块采用快拆式夹块设计，可以根据待加工管材的外径快速更换对应规格的夹块，适配不同管径的铜管、钢管、铝管加工需求，弯折模的回转半径也可以根据管路的弯折半径要求更换，手动操作杠杆通过齿轮增力机构带动弯折模回转，操作人员只需要扳动操作杆就可以完成管材的弯折动作，杠杆的力臂经过优化设计，弯折壁厚2mm以内的钢管时不需要额外施加过大的操作力，

　　单人即可完成全部上料、夹持、弯折、下料作业。从设计思路来看，这款设备优先考虑了作业的便携性与操作的简便性，没有配置复杂的数控角度控制单元，而是在弯折模旁设置了机械角度刻度盘，操作人员可以直接通过刻度盘观察弯折角度，对于小批量加工来说，这种机械刻度的方式可靠性更高，不会出现电控系统故障、传感器失灵导致的角度偏差，设备的床身导向轨道采用双圆导轨结构，管材放置在轨道上可以顺畅滑动，送料时不会出现卡滞，轨道侧面设置了可调节的定位挡块，可以快速定尺管材的弯折位置，重复定位精度能够满足常规管路加工的要求，不需要每次弯折都重新测量尺寸。设备的外壳采用钣金折弯成型，内部的支撑框架为型钢焊接结构，整体刚性足够承受弯折时的反作用力，

　　不会因为长期受力出现床身变形，作业端的所有受力部件都采用调质钢材加工，夹持块、弯折模都做了表面淬火处理，长期使用不会出现磨损凹陷，避免管材表面出现压痕、划伤。在实际使用中，这类设备常被用于暖通管路安装、自行车架小批量制作、家具金属框架加工、小型液压管路预制等场景，相比大型全自动弯管机，它的投入成本极低，维护也非常简单，只需要定期在导轨、回转销轴处加注润滑脂即可，没有复杂的易损件，日常使用几乎不会出现故障。对于三维建模从业者来说，搭建这类设备的模型时，需要重点关注作业端的运动配合关系，夹持块的开合行程、弯折模的回转角度范围、操作杠杆的摆动空间都需要符合实际操作的人机工程要求，避免出现运动干涉，床身的支撑结构需要做受力简化分析，确保在最大弯折力作用下床身的变形量在允许范围内，导向轨道的平行度公差需要控制在合理范围内，保证管材送进的顺畅度，安装脚的位置需要预留足够的螺栓操作空间，方便现场安装固定。
