吹塑塑料瓶压力空气检测孔试验设备

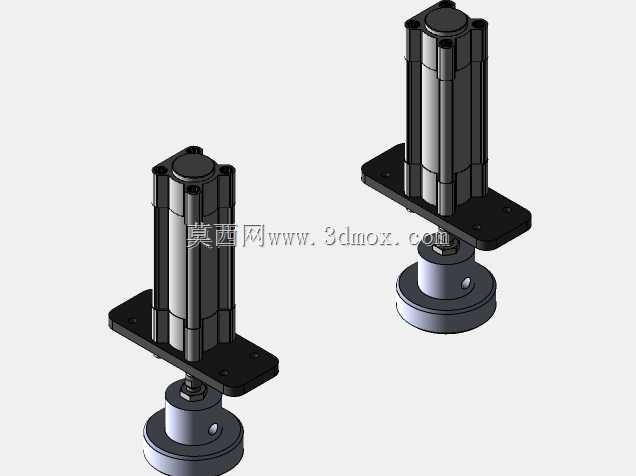

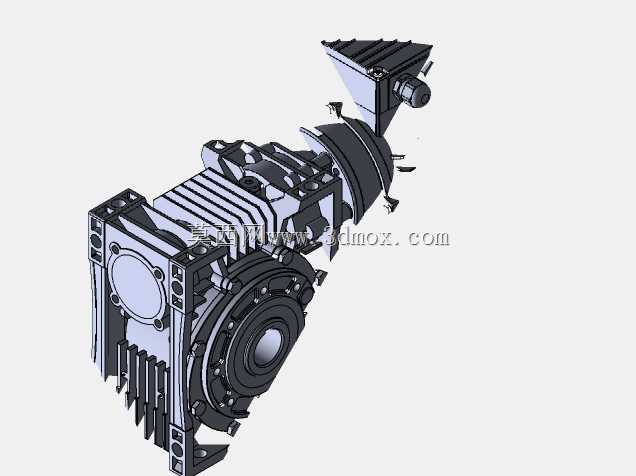

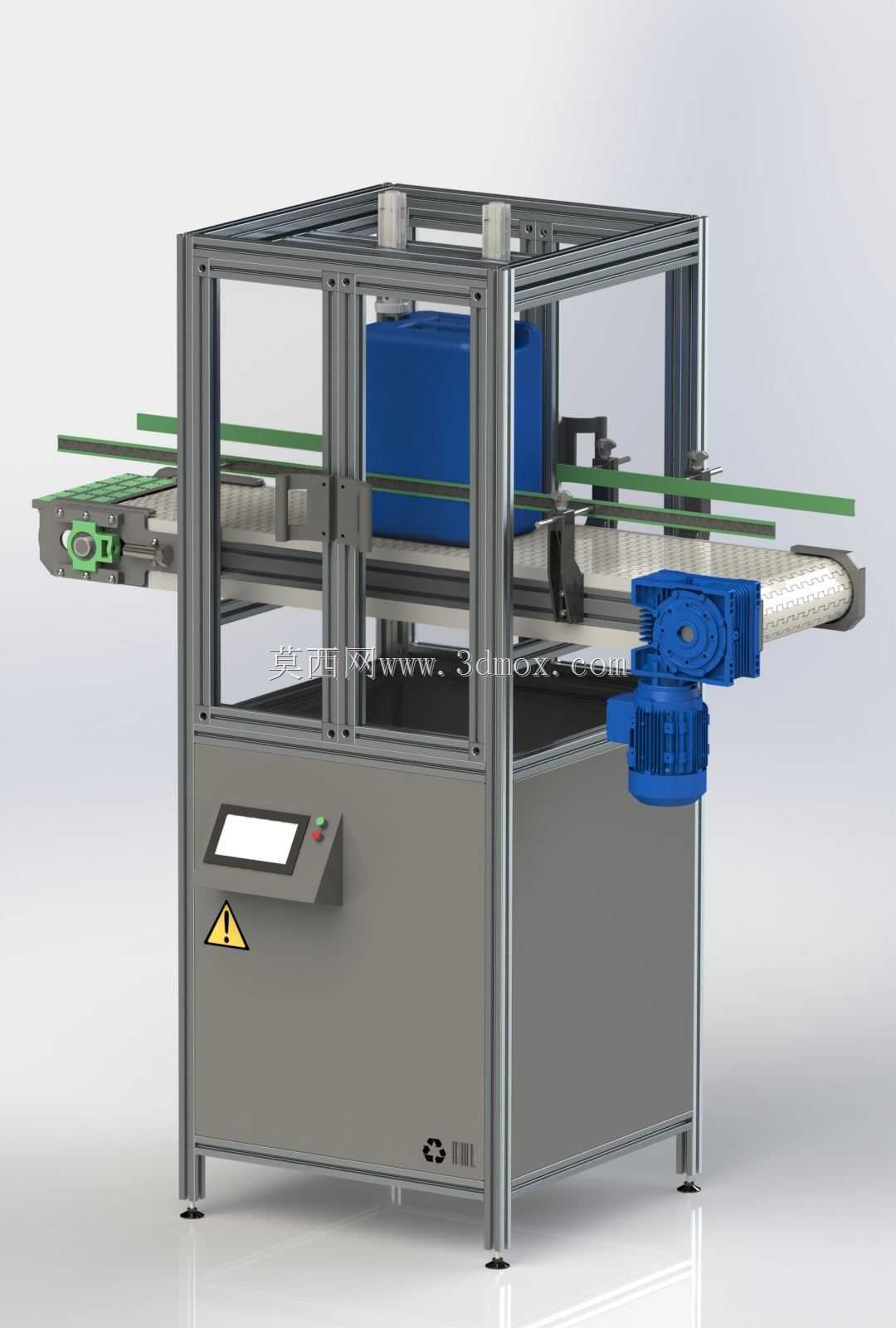

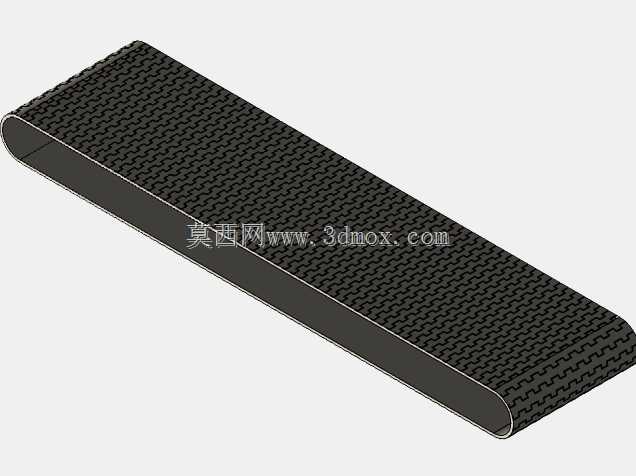

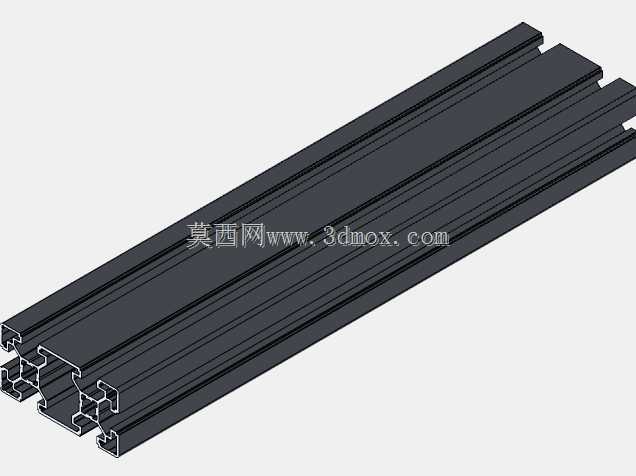

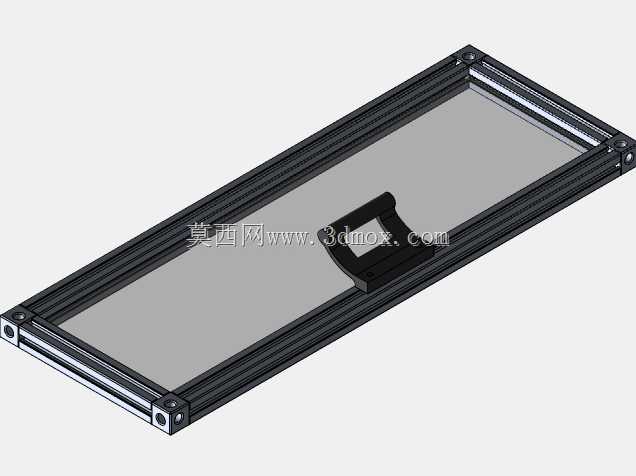

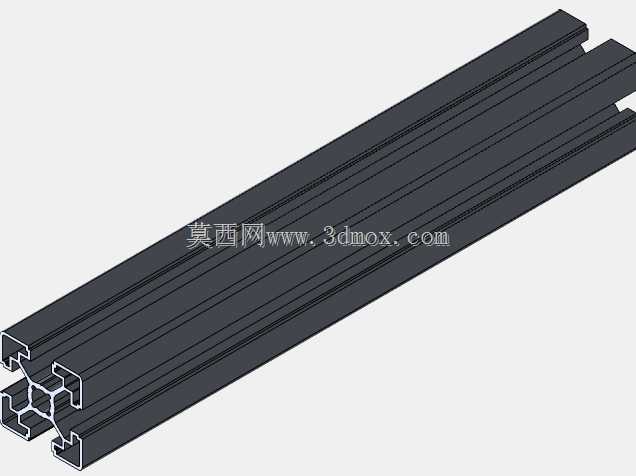

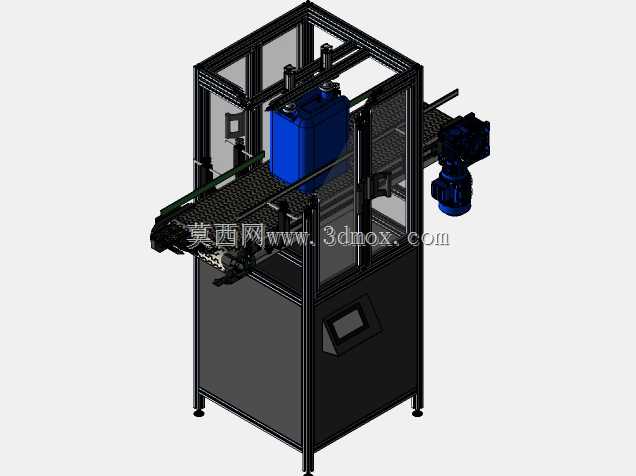

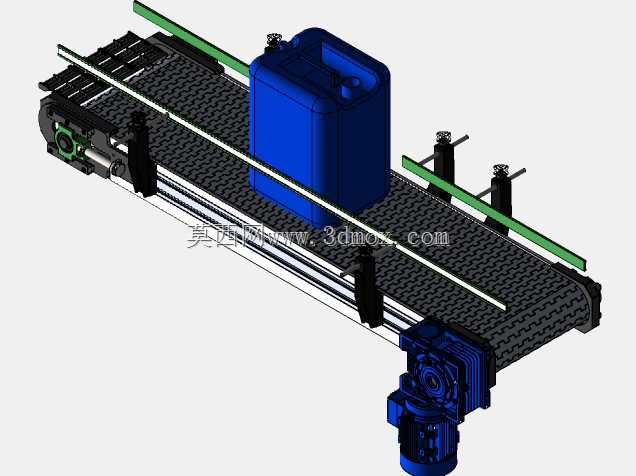

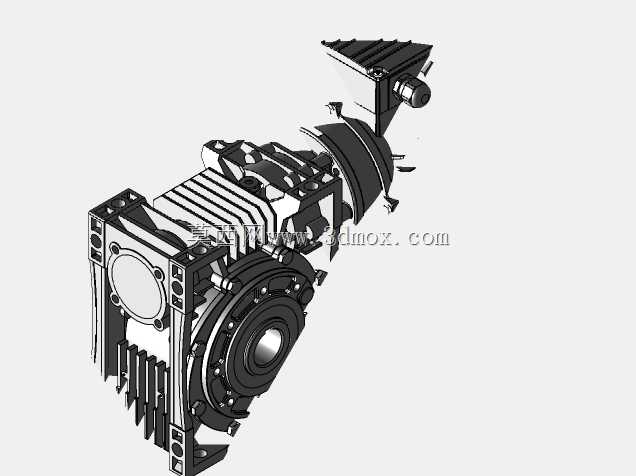

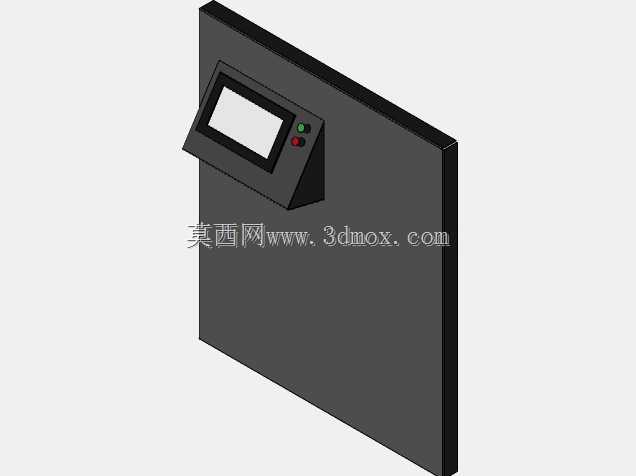

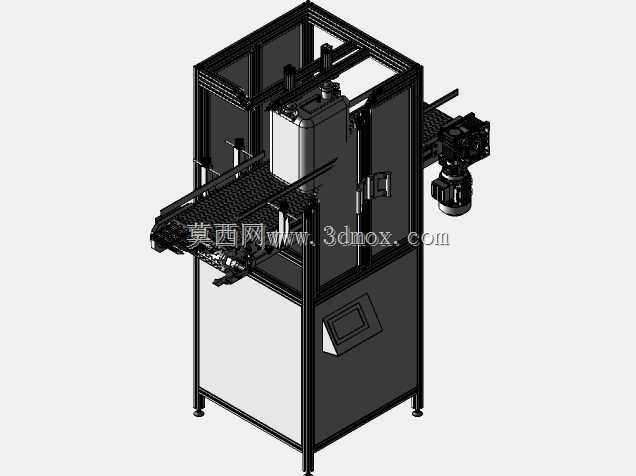

该设备主要应用于吹塑包装制品生产环节的成品质量检测工序，面向食品饮料、日化洗护、医药包装等采用吹塑塑料瓶作为包装容器的生产场景，部署在吹塑成型工序后端、灌装包装工序前端的质检工位，完成塑料瓶瓶孔相关的压力空气检测作业，可有效拦截成型缺陷瓶流入后续灌装环节，避免因瓶体泄漏、孔位精度不足导致的灌装漏液、密封失效、内容物变质等质量问题，大幅降低生产线的不良品损耗与客诉风险。设备整体采用铝型材框架搭配钣金护罩的封闭式结构设计，框架选用工业标准4040铝型材搭建，兼顾结构强度与组装便捷性，外围护板采用冷轧钢板喷塑处理，正面设置带安全联锁的透明亚克力防护门，既可以清晰观察内部检测工位的运行状态，又能避免检测过程中压力气流、异常飞溅物对操作人员造成伤害，设备底部配置可调节支撑脚，能够适应车间不同平整度的地面安装需求，整体安装边界长度约2.2米、宽度约1.2米、高度约1.9米，可直接对接现有吹塑生产线的出料输送线，无需对原有产线布局做大幅改造。设备集成了皮带输送机构、定位夹紧机构、压力检测模组、人机交互控制单元四大核心模块，输送机构采用蓝色蜗轮蜗杆减速机驱动平皮带运行，可根据前端产线的生产节拍灵活调节输送速度，适配不同产能规模的生产线需求；当塑料瓶随输送线进入检测工位后，定位夹紧机构会自动对瓶体进行居中定位与柔性夹紧，避免检测过程中瓶体移位影响检测精度；压力检测模组会对准瓶孔位置通入设定压力的压缩空气，通过保压阶段的压力变化值判断瓶体是否存在砂眼、孔位偏差、成型壁厚不足导致的泄漏问题，检测精度可达0.1Pa，可识别微米级的成型缺陷；人机交互单元设置在设备正面斜向操作台上，集成触控显示屏与启动、急停按钮，操作人员可通过屏幕快速设置检测压力、保压时长、合格判定阈值等参数，实时查看当前检测数量、不良品率、运行状态等数据，操作逻辑简单直观，无需复杂培训即可快速上手。设备的气路与电路全部采用内藏式布线设计，所有管线均布置在铝型材槽内与钣金护罩内侧，外观整洁规整，同时避免生产车间的粉尘、水汽对管线造成腐蚀，延长设备使用寿命；检测工位下方设置废液收集槽，可承接检测过程中可能带出的冷凝水，保持工位周边环境整洁；设备整体设计充分考虑了快换需求，针对不同口径、不同高度的塑料瓶检测需求，仅需更换定位夹具与检测头，即可在15分钟内完成产品规格切换，适配多品种小批量的柔性生产需求。
