皮卡车型后防护保险杠结构设计

　　在皮卡车型的后围防护结构设计中，后保险杠承担着低速碰撞缓冲、尾部造型整合、附属部件安装载体的多重作用，不同于乘用轿车的吸能式塑料保险杠结构，这类面向重载使用场景的金属后杠，需要兼顾非铺装路面的抗冲击能力、户外使用的耐候性，以及后期改装拓展的兼容性。从实际装车场景来看，这类后杠主要适配全尺寸皮卡车型，替换原厂偏轻量化的防护结构，满足户外越野、重载载货、拖挂作业等场景下的尾部防护需求，当车辆在非铺装路面倒车遇到障碍物、或是发生低速追尾碰撞时，金属杠体可以直接承接冲击力，避免冲击力直接传递到后围钣金、尾门以及后部车架结构，降低维修成本。

　　从结构设计思路来看，该杠体采用304不锈钢作为主体材料，通过折弯成型的主横梁作为核心承力结构，横梁截面采用闭合式矩形结构设计，相比开口型材的抗扭、抗弯能力提升40%以上，能够承受偏置碰撞时的非对称载荷，避免单点冲击下出现杠体弯折变形。主横梁两端设计有与车架纵梁连接的安装支座，支座位置通过加厚板材焊接加强，安装孔位采用长圆孔设计，预留3-5mm的装配调整余量，抵消车架焊接公差、车身装配误差带来的安装错位问题，不需要额外打孔即可适配原车安装点位，降低改装施工的难度。

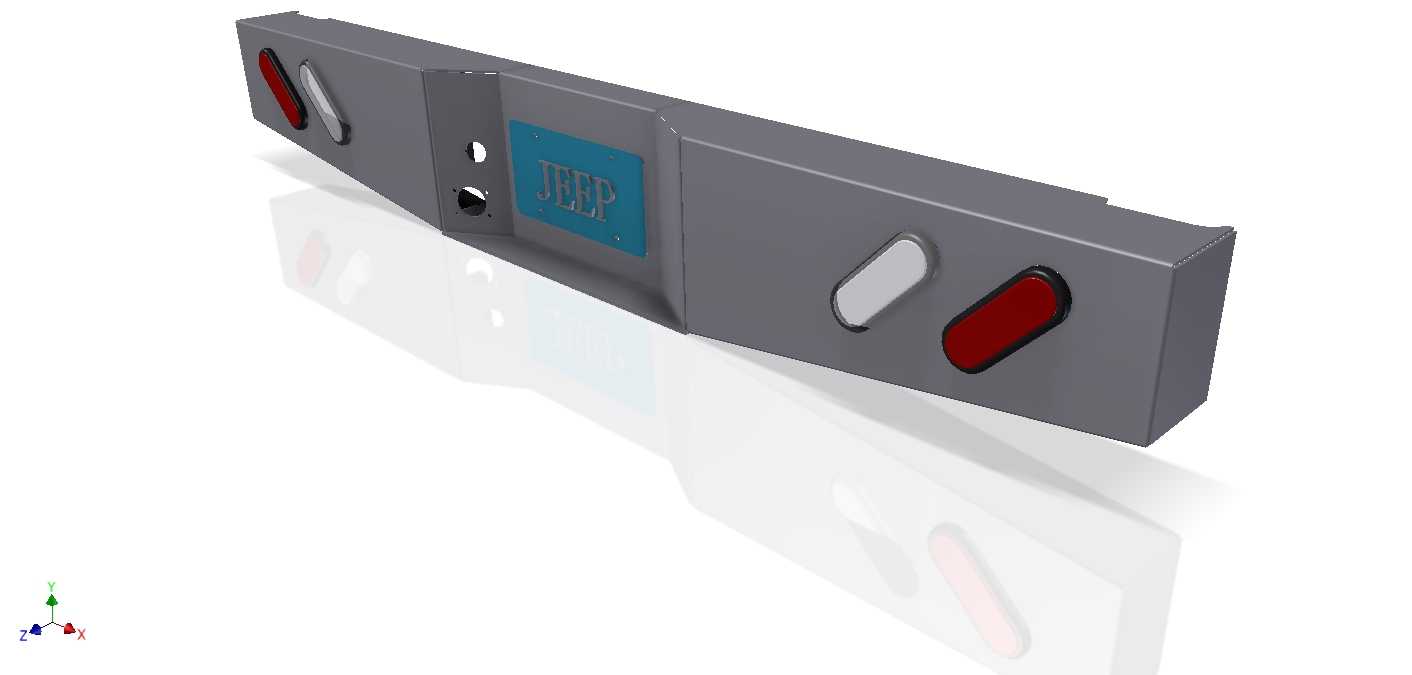

　　杠体表面经过焊接后整体抛光处理，焊缝位置打磨至与母材平齐，既提升了外观质感，也避免了焊接缝隙位置积存泥水导致的锈蚀问题，适合沿海高湿、北方冬季撒盐除冰等恶劣使用环境。杠体两侧集成了反光标识安装位，嵌入的红色反光片能够在夜间停车时提升车辆尾部辨识度，满足道路行驶的安全规范要求；中部预留的牌照安装位采用下沉式设计，避免越野过程中泥水、飞石直接冲击牌照，同时预留了拖车方口、辅助灯安装的拓展点位，用户可以根据使用需求加装拖钩、倒车灯、备胎架等附属部件，不需要额外在杠体上钻孔破坏结构。

　　从安装边界尺寸来看，该杠体整体宽度与车身尾部最大宽度保持一致，两侧端部做了圆弧收边处理，不会超出车身宽度影响车辆通过性，也避免了锐角位置在碰撞时对行人造成二次伤害；杠体纵向安装位置突出尾门外表面120mm左右，在发生倒车碰撞时，杠体首先接触障碍物，预留足够的变形缓冲空间，避免尾门被直接撞击变形；杠体下沿距离地面高度控制在450mm，既保证了足够的离去角，满足越野场景下的坡道通行需求，也能在追尾事故中有效阻挡后方乘用车钻入车底，提升碰撞安全性。

　　在细节结构处理上，杠体所有外露棱边都做了R3以上的圆角倒钝处理，避免安装使用过程中划伤操作人员；焊接位置采用满焊工艺，相比点焊结构的整体强度提升60%以上，能够承受最大3吨的垂直拖拽载荷，满足小型拖挂、救援拖拽的使用需求；杠体内腔设计有隐形的加强筋结构，在不增加整体重量的前提下，提升横梁中部的抗冲击能力，避免重载拖拽时出现横梁中部下挠变形的问题。不同于市面上常见的钢管焊接后杠，这款杠体采用整体折弯的面板结构，表面平整度更高，抛光后的金属质感与皮卡车型的硬派定位匹配度更好，同时封闭的梁体内腔不会积存泥水，日常使用只需要冲洗表面即可完成清洁，维护成本更低。
