建筑空间风流场仿真分析三维模型

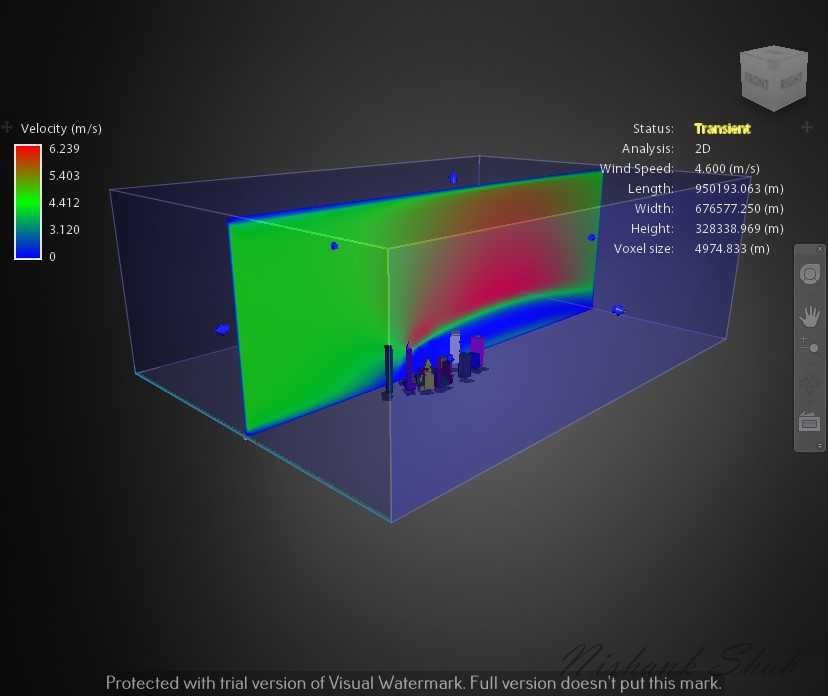

　　在建筑暖通设计、室内通风方案论证、室外风环境评估这类工程场景中，单纯依靠二维图纸很难直观判断气流在空间内的走向、流速分布以及局部涡流的产生位置，这类风流场仿真模型的核心作用，就是把抽象的流体力学计算结果转化为可视化的三维空间呈现，让结构工程师、暖通设计师能快速捕捉到通风方案里的设计盲区。从模型呈现的流场切面来看，整个仿真域覆盖了完整的建筑内部空间，边界设置完全贴合实际建筑的围护结构尺寸，进风口与出风口的点位布置对应实际工程中的通风口安装位置，模型里的人体占位也还原了实际使用场景下人员活动区域的气流状态，避免仿真结果脱离实际使用需求。做这类流场分析模型的时候，首先要明确计算域的边界条件，不能随意截断空间范围，

　　否则会导致进出口处的流场计算失真，从模型的尺寸标注能看到，整个计算域的长宽高参数完全匹配目标建筑的实际净空尺寸，墙体、障碍物的位置都按照实际结构1:1还原，甚至连空间内的立柱、遮挡物都做了等效建模，因为这些构件会直接改变气流的走向，要是建模阶段省略了这类遮挡结构，最终得到的风速云图就会和实际情况出现较大偏差，失去工程参考价值。模型里的流速色阶从0到6m/s以上做了连续的色彩映射，蓝色代表低流速滞流区，绿色代表舒适通风区间，红色则代表局部高速气流区，这类可视化呈现能直接帮设计师判断，人员长期停留的区域是否存在风速过高导致的吹风感问题，或者是否存在通风死角导致的空气滞留问题。在实际工程应用里，这类模型可以直接对接建筑通风方案的优化工作，

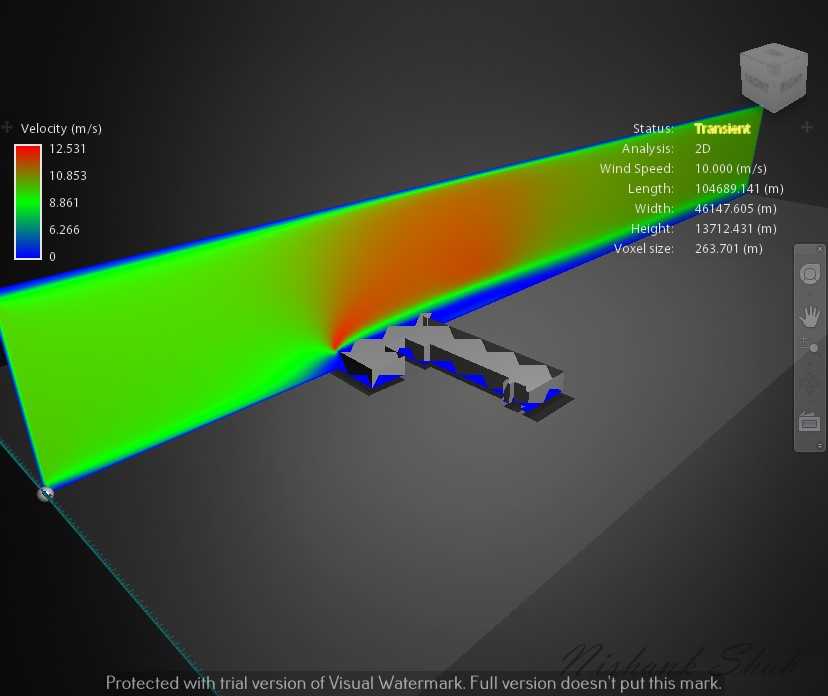

　　比如最初设计的通风口位置如果导致人员活动区出现局部高速气流，就可以在模型里调整通风口的角度、位置或者送风风速，重新计算后对比流场分布，不用等到实体建筑建成后再做整改，能大幅降低方案调整的成本。另外在做室外风环境评估的时候，这类模型也能还原建筑周边的风流场状态，判断冬季主导风向下建筑入口处是否存在风速过高的问题，或者夏季通风工况下建筑内部是否能形成有效的穿堂风。建模过程中，流场的网格划分是很关键的环节，模型里标注的体素尺寸对应了计算网格的分辨率，在人员活动区、通风口周边这些流速变化剧烈的区域，网格分辨率做了局部加密，而在远离核心区域的流场边界处，网格尺寸适当放大，这样既能保证计算结果的精度，又能控制整体的计算量，

　　不会出现无意义的算力浪费。从流场的分布形态能看到，气流从进风口进入空间后，沿着围护结构扩散的过程中，遇到内部遮挡物会形成绕流，在遮挡物的背风侧会出现小范围的涡流区，这类区域如果刚好是人员活动区或者需要通风的设备区，就需要调整通风方案，比如增设辅助送风口或者调整遮挡物的位置，避免出现通风盲区。这类仿真模型和普通的建筑三维模型最大的区别，就是它不是单纯的几何外形还原，而是承载了流体计算的结果，每一处的色彩都对应实际的流速参数，设计师可以直接在模型上读取任意点位的风速值，判断该区域的通风状态是否符合相关规范的要求。在工业厂房的通风设计里，这类模型的应用更为广泛，因为厂房内往往有发热设备、生产废气产生点，需要通过合理的气流组织把余热、废气排出车间，同时保证操作人员工作位置的风速处于舒适区间，这时候就可以通过这类风流场模型，反复调整送排风口的位置、风量，直到整个空间的流场分布满足生产和人员舒适的双重要求。做这类模型的时候还要注意，不能为了视觉效果随意调整色阶的映射范围，必须严格按照计算得到的实际风速区间设置色阶，否则会误导设计师对流速高低的判断，比如把本来只有2m/s的区域显示成绿色，而实际舒适区间的上限是3m/s，就会导致错误的判断。另外模型里的瞬态状态设置，也能还原气流从送风开始到整个空间流场稳定的全过程，能帮设计师判断通风系统启动后，多久能让整个空间的空气达到预期的置换效果，这对于有应急通风要求的空间来说，是非常重要的参考参数。
