公共卫生间卫浴管线及洁具布局设计

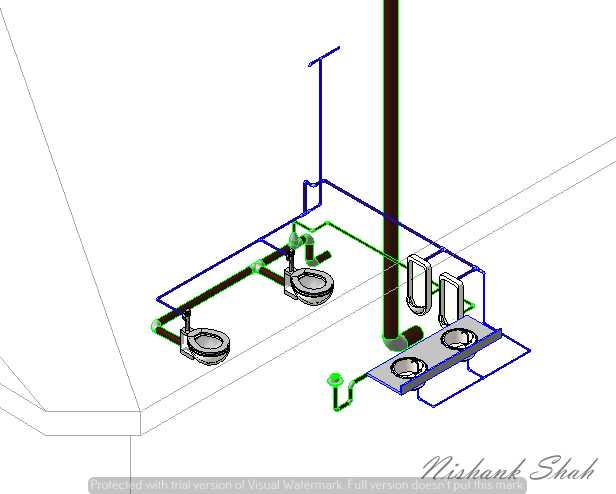

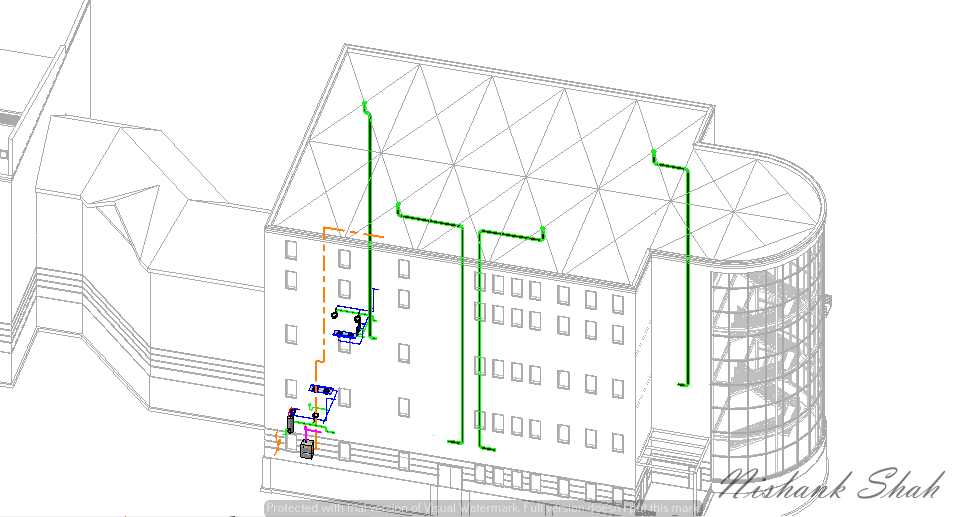

　　这套设计针对公共区域卫生间的给排水系统与洁具排布做了完整的三维落地呈现，核心覆盖卫生洁具接驳、冷水供水、热水输送、排污立管的全链路布局，同时预留了机械间内泵组、锅炉、热水器的安装对接接口，完全适配商用公共卫生间的实际施工落地需求。从实际应用场景来看，这类布局常见于商场、写字楼、厂区公共卫生间这类多洁具集中排布的空间，设计时首先要考虑的是不同洁具的给排水点位标高差——蹲便器的排污口中心距离完成面的高度要严格匹配管道坡度要求，冷水供水点要避开洁具安装的固定螺栓位，热水管的走向要尽可能缩短供水路径，减少远端出水的等待时间，同时冷热水管的并行间距要控制在规范要求范围内，避免热传导带来的冷水管凝露问题。设计思路上没有采用常规的同层直排逻辑，

　　而是结合排污立管的固定位置，将两个蹲便器的排污支管做了斜向汇总接入主立管，洗手台的双盆排污则单独设置支管接入主排污管的另一侧，避免排污时的水流对冲造成堵塞风险；给水系统分冷、热两路独立排布，冷水管路沿墙面低位走线，分别接驳蹲便器冲水阀与洗手台冷水龙头，热水管路从机械间热水器出口引出后，沿高位走线接入洗手台热水龙头，管路的固定支架点位在模型中都做了预留，每个支架的间距符合管路承重要求，避免通水后管路变形晃动。安装边界方面，所有洁具的安装预留尺寸都做了精准校核：两个蹲便器之间的净距满足使用要求，侧边距离墙面的安装间隙足够后期维修操作，洗手台双盆的中心间距符合人体工程学要求，下方的存水弯安装位置避开了台盆支撑钢架的固定点位；

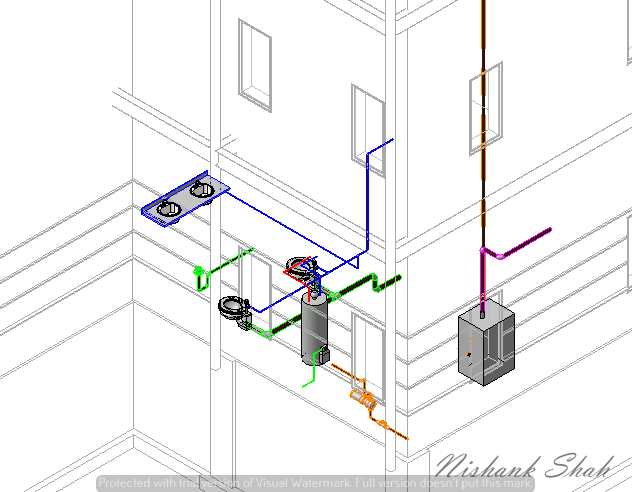

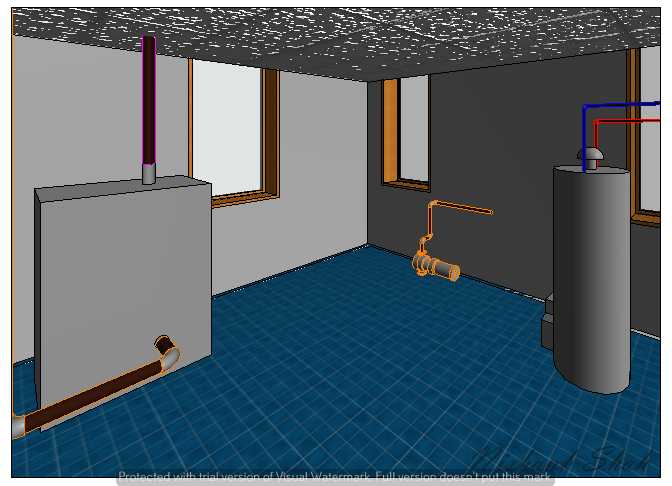

　　主排污立管的位置紧贴建筑结构柱设置，不占用卫生间的有效使用空间，立管上的检查口预留高度符合检修操作要求，不需要额外抬高地面就能完成检修操作。机械间的设备布局上，泵组的进出口都预留了软接、阀门的安装空间，锅炉的排烟管走向避开了电气线路的排布区域，热水器的安装位置靠近热水用水点，缩短热水管路长度的同时，也预留了后期更换设备的操作空间，设备之间的检修通道宽度满足日常维护需求，所有设备的基础固定点位都在模型中做了对应标注，施工时不需要二次定位。管路的转弯处全部采用标准弯头衔接，没有采用直角直连的方式，减少水流阻力带来的管路噪音，给水支管与洁具接驳的位置都预留了内丝接头的安装长度，避免后期接驳时出现接头过短或过长的问题；

　　排污管路的坡度全程保持一致，没有出现局部倒坡的情况，每个洁具的排污支管上都预留了存水弯的安装位置，水封高度满足防臭要求，不会出现管道异味反溢的问题。从建模逻辑来看，所有管线的碰撞检查都已经完成，给水管、排污管、结构柱、洁具安装位之间没有硬碰撞，管线交叉的位置都做了标高避让，不需要施工时临时切割改管，大幅减少现场施工的返工量；不同系统的管线采用了不同的颜色区分，冷水、热水、排污管路辨识度极高，现场施工人员不需要对照复杂的二维图纸就能快速识别管路走向，降低施工出错的概率。
