建筑消防喷水系统及配套管路布局设计

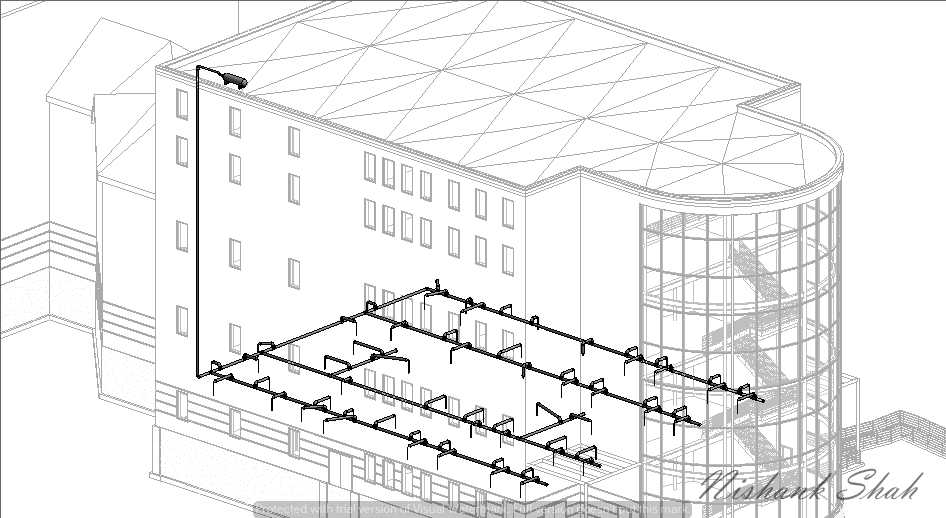

　　这套三维设计成果聚焦多层公共建筑的消防喷水灭火系统全链路布局，覆盖从屋面高位水箱到各楼层喷淋点位的完整管路走向，适配带弧形转角、玻璃幕墙楼梯间的异形建筑结构场景。在实际工程应用中，这类系统是民用与商用建筑消防保障的核心组成部分，承担火灾初期的控火、灭火功能，管路的排布合理性直接决定系统供水稳定性、喷淋覆盖均匀度，同时也会影响建筑内部空间的净高利用与后续管线检修的便捷性。

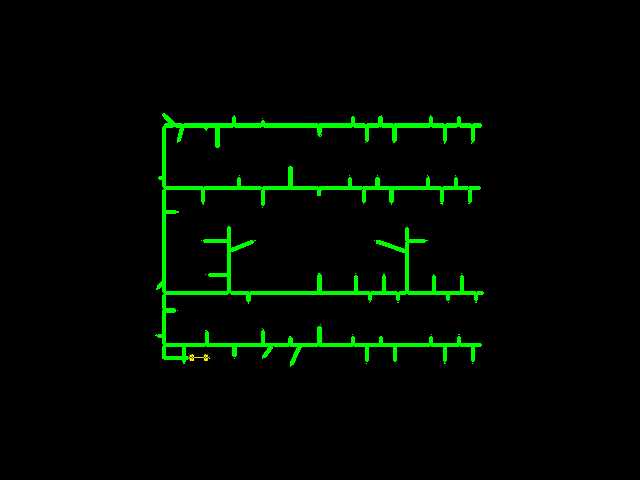

　　从设计逻辑来看，整个系统的管路走向优先贴合建筑结构梁体、立柱的布置边界，主供水干管沿建筑外墙内侧垂直敷设，从屋面高位水箱接口向下延伸，在各楼层标高位置分出水平支干管，支干管顺着建筑平面的轮廓排布，避开玻璃幕墙的龙骨受力区域与弧形楼梯间的通透围护结构，每段水平管路上按消防规范的保护半径要求均匀布置喷淋头，确保无喷淋覆盖盲区。屋面的水平水箱系统设置在建筑平屋面的承重区域，管路接口做了缓弯过渡处理，避免直角弯头造成的供水阻力骤增，垂直干管与屋面水箱的连接位置预留了检修操作空间，方便后续阀门更换、管路试压作业开展。

　　在安装边界的考量上，所有水平敷设的管路底部与建筑吊顶完成面预留了足够的净空距离，既满足喷淋头的溅水盘与吊顶的间距要求，也给其他专业的电气桥架、通风风管留出了交叉排布的空间，垂直干管与建筑外墙的固定支架间距符合管路承重要求，支架点位避开了建筑外窗的开设位置，不会影响建筑外立面的窗扇开启与外观效果。针对建筑弧形转角的特殊结构，该区域的喷淋管路顺着弧形轮廓做了等距排布，喷淋头的角度调整为适配弧形墙面的喷射方向，避免出现局部区域喷淋水量不足的问题。

　　从功能特性上，这套系统的管路管径从干管到支管做了逐级变径设计，匹配不同管段的供水流量需求，减少不必要的管材耗材浪费，管路上的控制阀门、水流指示器的点位都设置在便于人员操作的公共区域位置，不会被装饰结构封闭遮挡。屋面水箱的水平管路设置了坡度，满足系统排空、防冻的实际使用需求，在寒冷地区应用时，外露的屋面管路可直接沿该设计路径加装保温层，无需额外调整管路走向。整个系统的布局充分考虑了建筑全生命周期的运维需求，所有管路的连接节点都预留了拆装操作空间，后续更换喷淋头、检修管路漏点时不需要大面积破坏建筑装饰结构。

　　在实际项目落地过程中，这类三维布局设计可以直接指导现场的管路预制加工，提前规避不同专业管线的碰撞问题，减少现场施工中的拆改工作量，相比传统的二维图纸设计，三维状态下可以直观校验每个喷淋头的保护范围是否存在遮挡，管路的排布是否与建筑结构、其他机电系统产生冲突，尤其是在带异形结构的公共建筑中，这种可视化的管路设计能大幅提升施工效率，降低消防系统施工的错漏率，确保系统完工后能满足消防验收的各项指标要求，在火灾发生时可靠发挥喷水灭火的作用。
