建筑室内电气布线系统三维布局设计

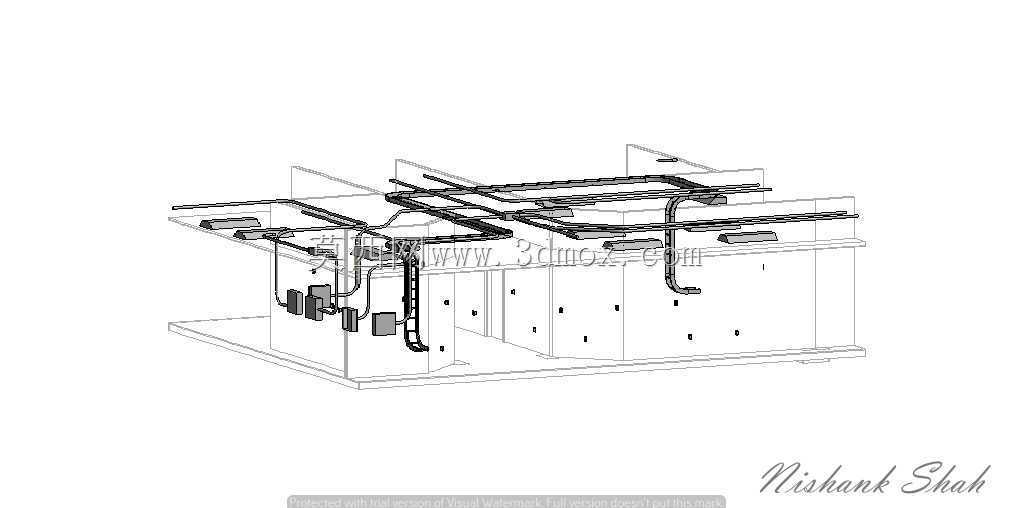

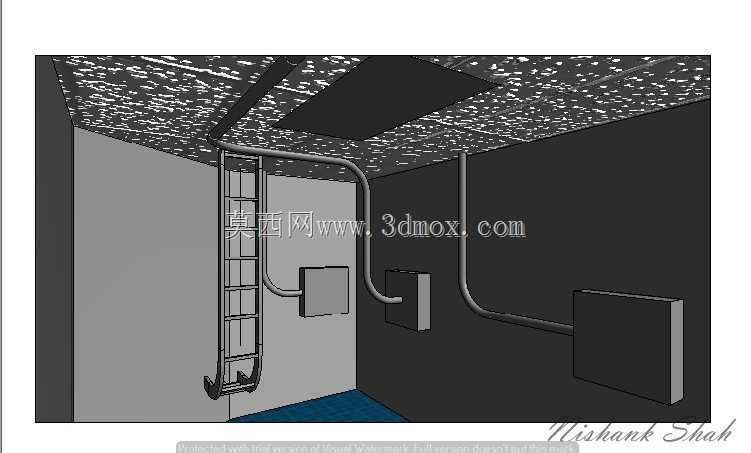

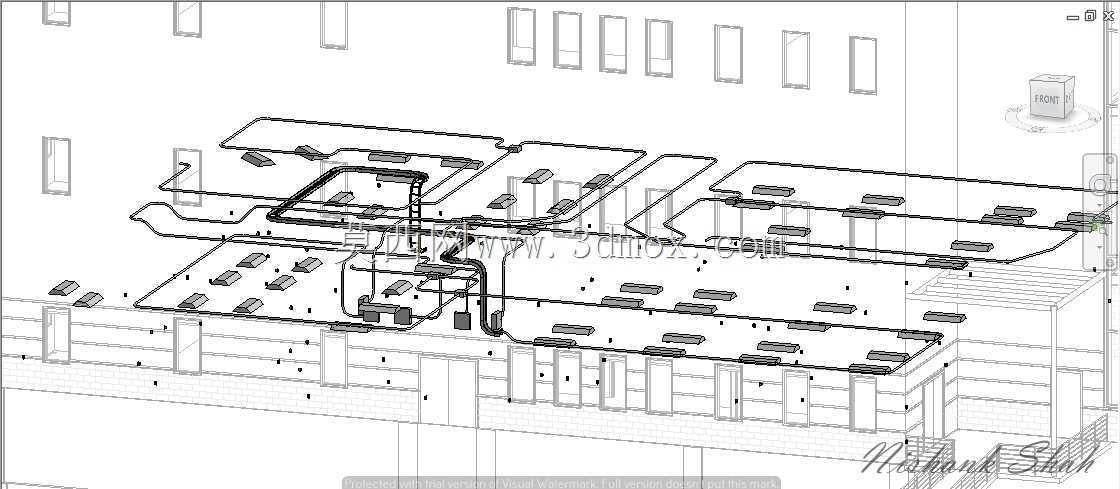

在民用建筑机电深化设计场景中，电气系统的三维布局是衔接土建结构与后期装修施工的关键环节，这套三维布局完整还原了室内空间内电气系统的全链路排布逻辑，覆盖从配电端到终端用电点位的所有路径规划。设计过程中首先锚定了建筑内部的墙体、门窗、楼板等土建边界，所有电气元件的安装位置均避开结构承重区域，同时预留出后期装修饰面的安装余量，避免管线与结构构件、装饰面层发生碰撞。配电盘作为整个系统的核心节点，被布置在便于检修且不占用主要通行空间的区域，出线端的管线按照照明回路、插座回路的功能差异做了分层排布，不同回路的桥架与穿线管保持规范要求的安全间距，减少电磁干扰对弱电信号的影响。照明设备的点位完全匹配室内功能区的照度需求，每个灯具的安装高度、接线位置都结合吊顶标高做了精准定位，面板的布置则贴合日常使用习惯，在门洞侧边、工位侧边等便于操作的位置预留安装位，同时保证同一空间内的面板高度统一、排布整齐。管线走向的规划优先采用沿墙、沿顶的暗敷路径，减少明装管线对室内美观度的影响，在管线交叉区域做了翻弯处理，通过标高差避让其他机电专业的管线，比如与给排水管、通风风管的交叉位置，严格遵循电气管线在上的排布原则，避免管线结露引发的用电安全隐患。整个布线系统的调度逻辑充分考虑了后期运维的便利性，每条回路的管线都预留了足够的检修余量，在管线转角、分支位置设置了过线盒的安装点位，方便后期穿线与故障排查。从安装边界来看，所有外露的电气元件与墙面、地面的贴合度都做了适配设计，面板底座的尺寸匹配常规86型底盒的安装规格，灯具的固定点位对应吊顶内部的龙骨位置，不需要额外增设固定支架，减少现场施工的二次加工工作量。在三维建模过程中，所有元件的参数都匹配市面主流电气产品的实际尺寸，不会出现模型尺寸与实物不符导致的安装错位问题，施工人员可以直接参照三维模型进行点位放线、管线预制，大幅减少现场的返工率，也能提前预判不同专业之间的碰撞问题，在施工前就完成布局优化，缩短整体机电施工的周期。
