多叶片曲面螺旋推进桨结构设计

　　在流体输送、动力推进类设备的结构选型过程中，螺旋桨作为核心的动力转换构件，其曲面造型精度、叶片排布逻辑直接决定整套设备的运行效率与运行稳定性。这类多叶片曲面螺旋桨，常被应用在小型船舶舷外推进、低扬程流体搅拌输送、风洞试验导流、小型无人航行器动力单元等场景中，不同场景下对叶片的曲面弧度、安装倾角、轮毂连接强度的要求存在明显差异，建模过程中需要结合实际工况的载荷分布做针对性的参数调整。从结构功能来看，该螺旋桨的核心作用是将转轴输入的旋转扭矩，通过叶片曲面与流体介质的相互作用，转化为轴向的推进力或者周向的流体搅拌动能，叶片的曲面设计需要兼顾流体切入时的阻力控制、做功过程中的能量转换效率，以及高转速运行下的动平衡表现，

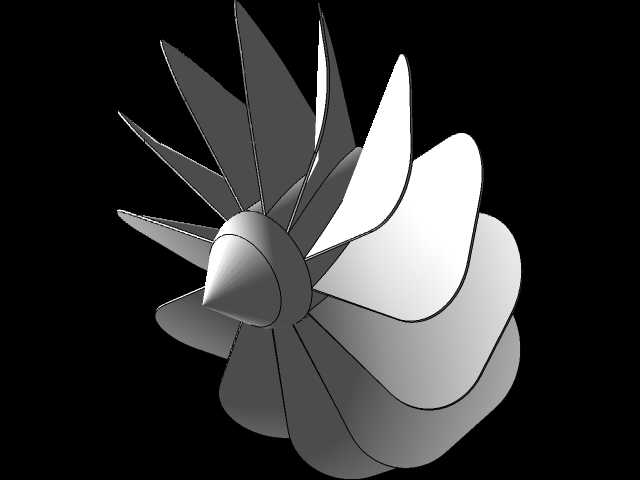

　　避免运行过程中出现紊流、振动、气蚀等常见问题。设计这类螺旋桨时，首先要确定轮毂与动力输出轴的配合边界，轮毂中心的轴孔尺寸、键槽规格需要匹配对应动力轴的安装标准，保证扭矩传递过程中无松脱、无偏心，轮毂的外径尺寸要结合叶片根部的连接强度做设定，既要保证叶片根部有足够的固定支撑面，也要避免轮毂直径过大占用过多的流体过流面积，影响整体做功效率。叶片部分采用等变曲率的曲面设计，从根部到叶梢的弦长、厚度、安装倾角呈渐变分布，根部厚度更大以承载旋转过程中的弯曲载荷，叶梢做收薄处理减少流体切割时的尾流扰动，12片叶片沿轮毂周向均匀排布，相比少叶片结构，多叶片布局在低转速工况下能输出更平稳的推力，流体扰动更均匀，适合对运行平稳性要求较高的场景，

　　比如小型观光潜航器、实验室搅拌装置等对振动控制要求严格的设备。建模过程中需要先构建单个叶片的曲面轮廓，通过投影、放样、曲面加厚等操作完成单个叶片的实体构建，再通过圆周阵列完成整体叶片的排布，阵列过程中要严格控制每个叶片的角度公差，保证整体结构的质心落在旋转轴线上，避免后续实际加工装配后出现动平衡超差的问题。安装边界方面，螺旋桨的轴向定位需要匹配动力输出端的轴肩尺寸，端面要设置对应的锁紧结构安装位，比如锁紧螺母的配合螺纹、止动垫片的卡槽，保证高转速运行下螺旋桨不会发生轴向窜动；叶片的最大回转直径要匹配设备的安装腔体尺寸，比如船用场景下要保证叶梢与船体导流罩之间留有足够的安全间隙，避免运行过程中叶片与壳体发生剐蹭，

　　搅拌场景下要保证叶梢与搅拌桶内壁的距离符合流体循环的间隙要求，避免出现搅拌死角。实际选型应用时，还要结合介质的特性调整叶片的表面粗糙度要求，比如输送含颗粒的流体时，叶片表面要做耐磨处理，曲面过渡位置要避免应力集中的尖角结构，减少颗粒冲刷造成的磨损；用于清水推进或者空气导流场景时，叶片表面要做高光顺处理，降低流体摩擦阻力，提升能量转换效率。另外，这类多叶片螺旋桨的静平衡校验是设计环节不能忽略的步骤，建模完成后需要对整体结构做质心测算，必要时可以在轮毂背面设置平衡配重的预留结构，方便后续成品装配时做动平衡校正，保证设备长期运行的可靠性。
