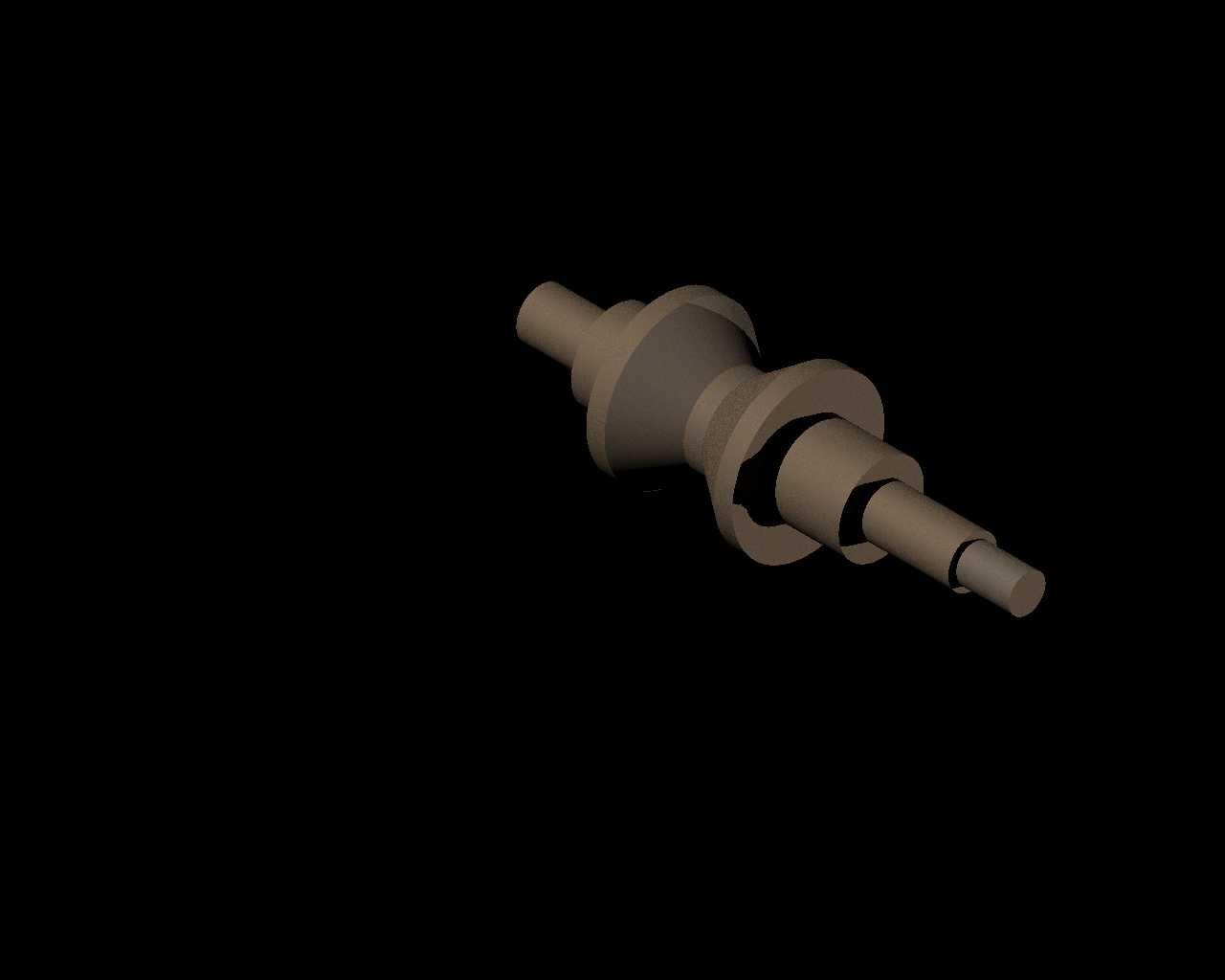

阶梯式传动支撑轴结构三维设计

　　这类阶梯轴是旋转传动系统里的核心支撑与扭矩传递部件，日常在中小型减速箱、机床进给机构、轻工输送设备的动力输出端都能见到它的身影，核心作用是承载轴上安装的齿轮、联轴器、轴承等零件，把动力输入端的扭矩平稳传递到执行端，同时保证轴上零件的回转精度不超出设计允许的径向跳动范围。从结构设计逻辑来看，采用多段阶梯的构型不是随意设定的，每一段轴颈的直径差都是为了满足轴上零件的装配定位需求：最细的外伸端通常用来安装联轴器或者带轮，轴肩位置直接顶住传动件的端面，不需要额外做轴向定位结构就能限制零件的轴向窜动；中间直径偏大的几段轴颈是轴承安装位，对应的轴肩高度要严格匹配所选轴承的内圈厚度，既要保证轴承安装到位后能被轴肩可靠限位，

　　又不能让轴肩高度超过轴承内圈的拆卸允许高度，不然后期维护时轴承拉马无法卡住内圈，会直接造成拆卸困难。设计时首先要核算的是轴的最小直径，这部分要结合传递的额定扭矩、所选材料的许用扭转切应力来初步计算，之后再根据轴上零件的排布顺序逐段放大直径，每一段的长度要对应安装零件的轮毂宽度，比如安装齿轮的轴段长度要比齿轮轮毂宽度短1到2毫米，这样锁紧端的挡圈或者圆螺母才能真正把齿轮压紧，不会出现轴段过长导致零件压不紧、运转时窜动的问题。轴上的圆角过渡是很容易被忽略的细节，所有轴径变化的位置都要设计合理的过渡圆角，圆角半径不能小于对应安装零件的倒角尺寸，不然零件装配时无法贴紧定位面，同时圆角还能降低应力集中系数，

　　避免轴在交变载荷作用下在轴肩位置出现疲劳断裂，尤其是承受正反转频繁切换的传动场景，过渡圆角的参数直接影响轴的使用寿命。从安装边界来看，这类轴的支撑跨距要结合箱体上轴承座的孔位间距来确定，跨距过大会提升轴的挠度，导致轴端回转精度超差，运转时出现齿轮啮合异响、轴承偏磨的问题；跨距过小则会让轴承的支撑冗余度过高，增加不必要的装配难度。轴上的键槽设计要统一排布在同一条母线上，这样加工时一次装夹就能完成所有键槽的铣削，不需要二次找正，既能提升加工效率，也能减少装夹带来的形位公差，键槽的宽度和深度要对应所选平键的标准参数，键槽的长度要比配合的键长短5到10毫米，保证键安装后不会在键槽内出现轴向窜动。实际应用场景里，

　　这类轴的表面粗糙度要求是分区域的：轴承安装位和齿轮配合位的粗糙度要达到Ra1.6，保证配合面的接触刚度，避免长期运转后出现配合间隙变大的问题；非配合的轴段表面粗糙度达到Ra6.3即可，不需要做过高的精度要求，以此控制加工成本。轴的同轴度公差需要以两端轴承安装位为基准，对其他配合轴颈提出径向圆跳动要求，通常控制在0.02毫米以内，才能保证轴上安装的传动件运转平稳，不会出现周期性的振动。另外设计时还要考虑轴的轴向固定方式，通常一端用轴肩定位轴承内圈，另一端用圆螺母加止动垫圈锁紧，或者用弹性挡圈限位，要根据轴承受的轴向力大小来选固定形式，轴向载荷大的场景不能用弹性挡圈，不然挡圈容易脱出造成轴系窜动。这类轴的材料通常选用45号钢做调质处理，硬度控制在HB220到250之间，就能满足大多数常规传动场景的强度和耐磨性要求，如果是高速重载的应用场景，才会考虑选用合金钢做表面淬火处理，没必要盲目提升材料等级造成成本浪费。建模过程中要注意所有配合尺寸的公差标注，轴承配合位选用k6公差带，传动件配合位选用h7公差带，保证装配时既能满足过盈定位的需求，又不会因为过盈量太大造成装配困难甚至轴件开裂。
